लेखाचा सारांश:दS मालिका मेटल पुश-पुल कनेक्टरकॉम्पॅक्ट बांधकाम, सुरक्षित पुश-पुल लॉकिंग, पूर्ण EMC शिल्डिंग आणि उपकरणांसाठी लवचिक संपर्क कॉन्फिगरेशन एकत्र करते जेथे कनेक्शनची विश्वासार्हता आणि मर्यादित स्थापनेची जागा महत्त्वाची आहे. द्वारे विकसितपुनर्मिलन, ही मालिका वैद्यकीय उपकरणे, चाचणी आणि मोजमाप साधने, घालण्यायोग्य तंत्रज्ञान आणि पोर्टेबल इलेक्ट्रॉनिक प्रणालींसाठी डिझाइन केलेली आहे. शेल आकार 0-2, एकाधिक संपर्क पर्याय, 5,000 पेक्षा जास्त मिलन चक्र आणि तापमान श्रेणी -45°C पर्यंत, हे लघुकरण, टिकाऊपणा आणि विद्युत कार्यप्रदर्शन दरम्यान व्यावहारिक संतुलन प्रदान करते.
सामग्री सारणी
- एस सीरीज मेटल पुश-पुल कनेक्टर काय आहे?
- S मालिकेचे मुख्य फायदे काय आहेत?
- मुख्य तांत्रिक तपशील काय आहेत?
- एस सीरीज मेटल पुश-पुल कनेक्टर कुठे वापरला जातो?
- अभियंत्यांनी योग्य कनेक्टर कसा निवडावा?
- S मालिका कशी सानुकूलित केली जाऊ शकते?
- पुनर्मिलन उत्पादन गुणवत्ता कसे नियंत्रित करते?
- वारंवार विचारले जाणारे प्रश्न

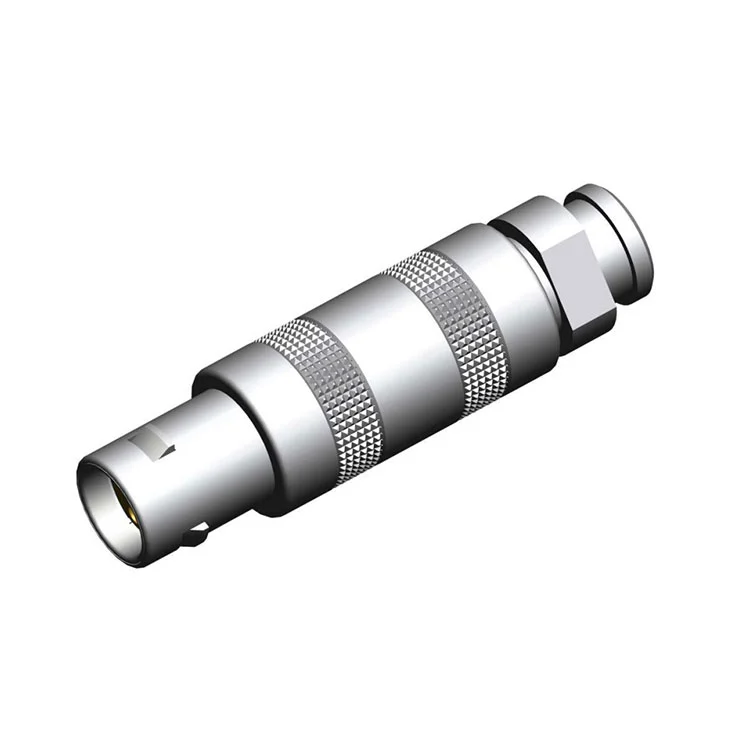

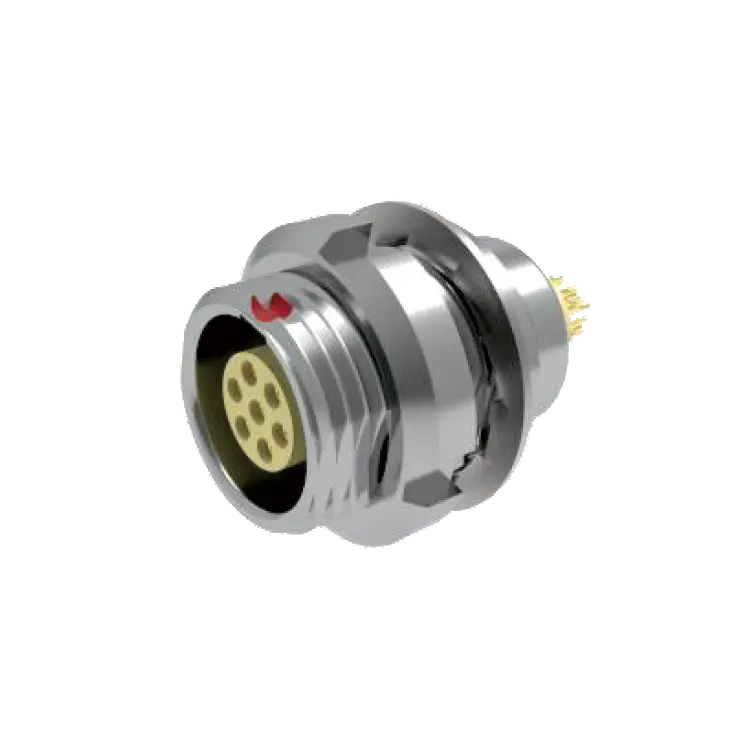

एस सीरीज मेटल पुश-पुल कनेक्टर काय आहे?
दS मालिका मेटल पुश-पुल कनेक्टरमर्यादित इंस्टॉलेशन स्पेसमध्ये विश्वसनीय इलेक्ट्रिकल कनेक्शन आवश्यक असलेल्या ऍप्लिकेशन्ससाठी विकसित केलेला कॉम्पॅक्ट गोलाकार कनेक्टर आहे. पारंपारिक थ्रेडेड कनेक्टर्सच्या विपरीत, त्याची पुश-पुल सेल्फ-लॅचिंग यंत्रणा कनेक्शन योग्यरित्या गुंतलेली असताना स्पर्शक्षम आणि ऐकू येईल असा अभिप्राय प्रदान करताना जलद वीण आणि अनमॅटिंगला अनुमती देते.
रियुनियन पोर्टेबल आणि स्पेस-मर्यादित उपकरणांसाठी एस सीरीजचे स्थान देते जेथे कनेक्टरचा आकार, यांत्रिक विश्वासार्हता, शिल्डिंग आणि ऑपरेशनची सुलभता सर्व प्रणाली डिझाइनवर प्रभाव टाकते. त्याचे धातूचे बांधकाम यांत्रिक सामर्थ्य आणि 360-डिग्री इलेक्ट्रोमॅग्नेटिक शील्डिंग प्रदान करते, तर त्याचे स्लिम प्रोफाइल उपकरण पॅनेलमधून बाहेर पडणे कमी करण्यास मदत करते.
मालिका अनेक शेल आकार आणि संपर्क कॉन्फिगरेशनमध्ये उपलब्ध आहे. कॉन्फिगरेशनवर अवलंबून, अभियंते वेगवेगळ्या असेंब्ली आवश्यकतांशी जुळण्यासाठी सोल्डर किंवा पीसीबी टर्मिनेशन निवडू शकतात. ही लवचिकता कनेक्टरला कॉम्पॅक्ट प्रोटोटाइप आणि व्हॉल्यूम-उत्पादित व्यावसायिक उपकरणांसाठी योग्य बनवते.
S मालिकेचे मुख्य फायदे काय आहेत?
कनेक्टरची निवड क्वचितच एका विशिष्टतेवर आधारित असते. पोर्टेबल इलेक्ट्रॉनिक्स आणि व्यावसायिक उपकरणांसाठी, डिझाइनरना विशेषत: इंस्टॉलेशन स्पेस, कनेक्शन सुरक्षा, सिग्नल अखंडता, टिकाऊपणा आणि उत्पादन आवश्यकता संतुलित करणे आवश्यक आहे. एस सीरीज अनेक डिझाइन वैशिष्ट्यांद्वारे या घटकांना संबोधित करते.
कॉम्पॅक्ट आणि लाइटवेट बांधकाम
लो-प्रोफाइल डिझाइन माउंटिंग पृष्ठभागाच्या पलीकडे विस्तारित कनेक्टर हाऊसिंगचे प्रमाण कमी करते. हे विशेषतः हॅन्डहेल्ड इन्स्ट्रुमेंट्स आणि कॉम्पॅक्ट चेसिसमध्ये मौल्यवान आहे जेथे पॅनेल स्पेसचा प्रत्येक मिलिमीटर महत्त्वाचा आहे.
जलद पुश-पुल लॉकिंग
सेल्फ-लॅचिंग मेकॅनिझम जलद एका हाताने ऑपरेशनला समर्थन देते. ऐकण्यायोग्य क्लिक आणि स्पर्शासंबंधीचा अभिप्राय ऑपरेटर्सना यशस्वी सहभाग ओळखण्यात मदत करते, जे विशेषतः जेव्हा कनेक्टर मर्यादित किंवा दृष्यदृष्ट्या प्रतिबंधित स्थितीत स्थापित केले जाणे आवश्यक असते तेव्हा उपयुक्त ठरते.
360-डिग्री EMC शिल्डिंग
ऑल-मेटल हाउसिंग कनेक्शन इंटरफेसभोवती सतत इलेक्ट्रोमॅग्नेटिक शील्डिंग प्रदान करते. प्रकाशित तपशील 100 MHz वर 60 dB पेक्षा जास्त क्षीणन दर्शवतात, ज्यामुळे विद्युत चुंबकीय हस्तक्षेप संवेदनशील सिग्नलवर परिणाम करू शकतो अशा उपकरणांसाठी मालिका योग्य बनवते.
उच्च वीण टिकाऊपणा
एस सीरीज 5,000 पेक्षा जास्त वीण चक्रांच्या रेट केलेल्या टिकाऊपणासह, वारंवार कनेक्शन आणि डिस्कनेक्शनसाठी डिझाइन केलेली आहे. हे चाचणी उपकरणे, वैद्यकीय उपकरणे आणि पोर्टेबल सिस्टीमसाठी महत्वाचे आहे जे वारंवार सर्व्हिस केले जातात किंवा पुन्हा कॉन्फिगर केले जातात.
- लो-प्रोफाइल पॅनेल स्थापना
- पुश-पुल सेल्फ-लॅचिंग ऑपरेशन
- इलेक्ट्रोमॅग्नेटिक शील्डिंगसाठी मेटल हाउसिंग
- एकाधिक शेल आकार आणि संपर्क कॉन्फिगरेशन
- 5,000 पेक्षा जास्त वीण चक्र
- -45°C ते +125°C पर्यंत ऑपरेटिंग तापमान पर्याय
मुख्य तांत्रिक तपशील काय आहेत?
नवीन उत्पादनामध्ये वर्तुळाकार कनेक्टर समाकलित करण्यापूर्वी विद्युत आणि यांत्रिक वैशिष्ट्ये समजून घेणे आवश्यक आहे. खालील तपशील S मालिकेच्या प्रकाशित कॉन्फिगरेशनचा सारांश देतात.
| पॅरामीटर | एस मालिका तपशील |
|---|---|
| शेल साहित्य | पितळ, मानक |
| शेल आकार | 0, 1, आणि 2 |
| संपर्क पर्याय | संदर्भित कॉन्फिगरेशनवर 2 ते 6 पिन; उच्च घनतेचे पर्याय उपलब्ध असू शकतात |
| वर्तमान रेटिंग | संपर्क गेजवर अवलंबून, प्रति संपर्क 5A ते 15A |
| व्होल्टेज रेटिंग | 200V ते 500V AC/DC |
| वीण सायकल | 5,000 पेक्षा जास्त ऑपरेशन्स |
| तापमान श्रेणी | -45°C ते +125°C |
| EMI शिल्डिंग | 360° मेटल शील्डिंग; >100 MHz वर 60 dB क्षीणन |
| प्रवेश संरक्षण | IP50 मानक |
| मीठ स्प्रे प्रतिकार | 72 तासांपेक्षा जास्त |
| संपर्क प्रतिकार | ≤5 mΩ प्रारंभिक |
| इन्सुलेशन प्रतिकार | 500 VDC वर ≥5000 MΩ |
अंतिम उत्पादन पात्रतेपूर्वी विशिष्ट कनेक्टर कॉन्फिगरेशन, संपर्क आकार, समाप्ती पद्धत आणि उद्दीष्ट ऑपरेटिंग शर्तींच्या विरूद्ध वास्तविक रेटिंग नेहमी सत्यापित केल्या पाहिजेत.
एस सीरीज मेटल पुश-पुल कनेक्टर कुठे वापरला जातो?
संक्षिप्त परिमाणे, जलद लॉकिंग, शील्डिंग आणि यांत्रिक टिकाऊपणाचे संयोजन एस सीरीज उपकरणांसाठी योग्य बनवते ज्यांना एक लहान पाऊल ठसा राखताना वारंवार कनेक्शनची आवश्यकता असते.
वैद्यकीय आणि निदान उपकरणे
पोर्टेबल अल्ट्रासाऊंड सिस्टम, पेशंट मॉनिटर्स, पल्स ऑक्सिमीटर, इलेक्ट्रोसर्जिकल उपकरणे आणि डायग्नोस्टिक उपकरणांना कॉम्पॅक्ट कनेक्टर्सचा फायदा होऊ शकतो जो उपकरणांच्या हालचाली आणि सर्व्हिसिंग दरम्यान सुरक्षित राहतो. कनेक्टरची विश्वासार्हता विशेषतः महत्वाची असते जेव्हा विद्युत सिग्नल वारंवार वापरताना स्थिर राहणे आवश्यक असते.
चाचणी आणि मापन उपकरणे
हँडहेल्ड ऑसिलोस्कोप, मल्टीमीटर, लॉजिक विश्लेषक, कॅलिब्रेशन उपकरणे आणि पर्यावरणीय चाचणी उपकरणांना अनेकदा कॉम्पॅक्ट बाह्य इंटरफेसची आवश्यकता असते. पुश-पुल यंत्रणा वारंवार कनेक्शन बदल सुलभ करू शकते तर मेटल शेल इलेक्ट्रोमॅग्नेटिक हस्तक्षेपापासून संवेदनशील सिग्नलचे संरक्षण करण्यास मदत करते.
घालण्यायोग्य आणि पोर्टेबल तंत्रज्ञान
इंडस्ट्रियल एक्सोस्केलेटन, वेअरेबल मॉनिटरिंग सिस्टीम, हेड-माउंटेड उपकरणे आणि इतर पोर्टेबल इलेक्ट्रॉनिक्सला जागा आणि वजनाच्या मर्यादांचा सामना करावा लागतो. पारंपारिक मोठे इंटरफेस अनुपयुक्त असताना स्लिम गोलाकार कनेक्टर डिझायनर्सना दुसरा पर्याय प्रदान करतो.
व्यावसायिक ऑडिओ-व्हिज्युअल उपकरणे
पोर्टेबल रेकॉर्डर, ब्रॉडकास्ट कॅमेरे, वायरलेस ट्रान्समीटर आणि संबंधित व्यावसायिक उपकरणांना कनेक्टर आवश्यक असू शकतात जे वारंवार हाताळणीला तोंड देऊ शकतात. एक द्रुत-लॉकिंग इंटरफेस लांब थ्रेडेड वीण प्रक्रियेवर अवलंबून न राहता फील्ड उपयोगिता सुधारू शकतो.
अभियंत्यांनी योग्य कनेक्टर कसा निवडावा?
कनेक्टर निवडणे हे फक्त सर्वात लहान उपलब्ध मॉडेल निवडण्याऐवजी उपकरणांच्या वास्तविक इलेक्ट्रिकल, यांत्रिक, पर्यावरणीय आणि इंस्टॉलेशन आवश्यकतांपासून सुरू केले पाहिजे.
- संपर्क आवश्यकता निश्चित करा:आवश्यक पॉवर आणि सिग्नल सर्किट्सची संख्या ओळखा आणि भविष्यातील डिझाइन बदलांसाठी पुरेशी जागा सोडा.
- इलेक्ट्रिकल रेटिंग तपासा:संपर्क गेज आणि तापमान विचारात घेऊन कनेक्टरच्या रेट केलेल्या मूल्यांसह ऑपरेटिंग व्होल्टेज आणि करंटची तुलना करा.
- उपलब्ध जागेचे मूल्यांकन करा:शेल आकार, पॅनेल कटआउट, कनेक्टरची खोली, केबल रूटिंग आणि वीण इंटरफेसभोवती क्लिअरन्सची पुष्टी करा.
- वीण वारंवारता विचारात घ्या:वारंवार सर्व्हिस केलेल्या उपकरणांसाठी, पुनरावृत्ती समागम चक्रांसाठी डिझाइन केलेल्या कनेक्टरला प्राधान्य द्या.
- पर्यावरणीय परिस्थितीचे पुनरावलोकन करा:तापमान, कंपन, शॉक, आर्द्रता, गंज आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप हे सर्व कनेक्टर निवडीवर प्रभाव टाकू शकतात.
- समाप्तीची पद्धत परिभाषित करा:सोल्डर, पीसीबी किंवा केबल असेंब्ली टर्मिनेशन उत्पादन प्रक्रियेशी सर्वोत्तम जुळते की नाही ते ठरवा.
OEM प्रकल्पांसाठी, केबल असेंब्ली, बॅकशेल, स्ट्रेन रिलीफ, पॅनेल स्ट्रक्चर आणि वायरिंग स्कीमसह कनेक्टरचे मूल्यांकन करणे देखील उपयुक्त आहे. हा दृष्टीकोन नंतरच्या उत्पादन टप्प्यात एकत्रीकरण समस्या कमी करतो.
S मालिका कशी सानुकूलित केली जाऊ शकते?
वेगवेगळ्या उपकरणांच्या प्लॅटफॉर्मला अनेकदा वेगवेगळ्या कनेक्टर कॉन्फिगरेशनची आवश्यकता असते. रीयुनियन कस्टमायझेशन पर्याय प्रदान करते जे S मालिकेला विशिष्ट यांत्रिक आणि केबल असेंब्ली आवश्यकतांशी जुळवून घेण्यास अनुमती देते.
| सानुकूलित क्षेत्र | उपलब्ध पर्याय |
|---|---|
| शेल फिनिश / रंग | चांदी, काळा किंवा निवडलेले RAL रंग |
| संपर्क प्लेटिंग | सोने, चांदी किंवा कथील पर्याय |
| केबल गेज | 32AWG ते 20AWG |
| जाकीट साहित्य | PVC, PUR, सिलिकॉन, किंवा PTFE |
| लेझर मार्किंग | लोगो, भाग क्रमांक, बारकोड किंवा इतर ओळख |
| पॅकेजिंग | अँटी-स्टॅटिक ट्यूब, टेप-आणि-रील आणि सानुकूल लेबलिंग |
कस्टम केबल असेंब्ली निवडलेल्या लांबी, गेज, शील्डिंग कॉन्फिगरेशन आणि ओव्हरमोल्डेड स्ट्रेन-रिलीफ बूट्ससह देखील पुरवल्या जाऊ शकतात. हे OEM ला कनेक्टर आणि केबल असेंब्ली स्थापित करण्यासाठी तयार करण्याची परवानगी देऊन एक एकीकृत घटक म्हणून खरेदी सुलभ करू शकते.
पुनर्मिलन उत्पादन गुणवत्ता कसे नियंत्रित करते?
व्यावसायिक कनेक्टर्ससाठी, सातत्यपूर्ण उत्पादन हे मूळ उत्पादन डिझाइनइतकेच महत्त्वाचे आहे. रियुनियन म्हणते की त्याच्या उत्पादन प्रक्रियेमध्ये अचूक मशीनिंग, पृष्ठभाग उपचार, संपर्क मुद्रांक आणि प्लेटिंग, इन्सर्ट मोल्डिंग, असेंब्ली, इलेक्ट्रिकल टेस्टिंग, मेकॅनिकल टेस्टिंग आणि पॅकेजिंग समाविष्ट आहे.
उत्पादनाची गंभीर परिमाणे अचूक मशीनिंग आणि प्रक्रिया निरीक्षणाद्वारे नियंत्रित केली जातात. तयार उत्पादनांची विद्युत आणि यांत्रिक तपासणी केली जाते, ज्यामध्ये संपर्क प्रतिकार, इन्सुलेशन प्रतिरोध, डायलेक्ट्रिक विसस्टँड, सातत्य, मिलन शक्ती आणि व्हिज्युअल तपासणी यांचा समावेश होतो.
उत्पादनाच्या माहितीनुसार, रियुनियनच्या गुणवत्ता प्रणालीमध्ये ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL मान्यताप्राप्त स्थिती आणि RoHS अनुपालन समाविष्ट आहे. कंपनीने असेही म्हटले आहे की S Series कनेक्टर शिपमेंटपूर्वी 100% इलेक्ट्रिकल आणि मेकॅनिकल चाचणी घेतात.
OEM खरेदीदारांसाठी, मॅन्युफॅक्चरिंग कंट्रोल, टेस्टिंग, ट्रेसेबिलिटी आणि कस्टमायझेशन सपोर्टचे हे संयोजन मौल्यवान असू शकते जेव्हा कनेक्टरची कार्यक्षमता तयार उत्पादनाच्या विश्वासार्हतेवर थेट परिणाम करते.
वारंवार विचारले जाणारे प्रश्न
पारंपरिक थ्रेडेड कनेक्टरपेक्षा S मालिका कशाने वेगळी आहे?
मुख्य फरक म्हणजे पुश-पुल सेल्फ-लॅचिंग यंत्रणा. हे ऑपरेटरला कपलिंग नट फिरवल्याशिवाय कनेक्टरला त्वरीत जोडण्याची आणि सोडण्याची परवानगी देते, ज्यामुळे पोर्टेबल उपकरणे, अंध-मिलन परिस्थिती आणि वारंवार कनेक्शन बदलांची आवश्यकता असलेल्या अनुप्रयोगांसाठी ते विशेषतः सोयीस्कर बनते.
S मालिका किती वीण चक्रांना समर्थन देऊ शकते?
प्रकाशित तपशील 5,000 पेक्षा जास्त वीण ऑपरेशन्स सूचित करते. वास्तविक सेवा जीवन कनेक्टर कॉन्फिगरेशन, ऑपरेटिंग वातावरण, वीण परिस्थिती आणि देखभाल पद्धतींवर अवलंबून असू शकते.
एस सीरीज वैद्यकीय उपकरणांसाठी योग्य आहे का?
होय. ही मालिका वैद्यकीय निदान आणि उपचार उपकरणांसाठी आहे आणि रियुनियन म्हणते की तिच्या गुणवत्ता प्रणालीमध्ये ISO 13485:2016 समाविष्ट आहे. तथापि, पूर्ण तयार झालेले वैद्यकीय उपकरण स्वतःच्या लागू नियामक आणि सुरक्षा आवश्यकतांसाठी जबाबदार राहते.
पुनर्मिलन सानुकूलित केबल असेंब्ली पुरवू शकते?
होय. केबल असेंब्ली केबल प्रकार, गेज, लांबी, शील्डिंग, जॅकेटिंग सामग्री आणि ताण-रिलीफ डिझाइनद्वारे सानुकूलित केल्या जाऊ शकतात. पर्यायांमध्ये 32AWG ते 20AWG गेजसह PVC, PUR, सिलिकॉन आणि PTFE केबल सामग्रीचा समावेश आहे.
कोणती तापमान श्रेणी उपलब्ध आहे?
प्रकाशित मानक श्रेणी -45°C ते +125°C आहे. अभियंत्यांनी अति-तापमान ऍप्लिकेशन्समध्ये वापरण्यापूर्वी अचूक कनेक्टर, कॉन्टॅक्ट कॉन्फिगरेशन, केबल आणि असेंब्लीचे तापमान रेटिंग निश्चित केले पाहिजे.
कनेक्टर कंपनी लोगो किंवा भाग क्रमांकासह सानुकूलित केले जाऊ शकते?
होय. रियुनियन लेझर खोदकामाला सानुकूलित पर्याय म्हणून सूचीबद्ध करते, ज्यामुळे ग्राहकांना लोगो, भाग क्रमांक, बारकोड किंवा इतर ओळख माहितीसह शेल चिन्हांकित करण्याची परवानगी मिळते.
निष्कर्ष
एस सीरीज मेटल पुश-पुल कनेक्टर अभियंत्यांसाठी डिझाइन केले आहे ज्यांना संरक्षण किंवा सेवाक्षमतेचा त्याग न करता कॉम्पॅक्ट, सुरक्षित आणि टिकाऊ कनेक्शन सोल्यूशन आवश्यक आहे. त्याची पुश-पुल लॉकिंग यंत्रणा, धातूचे बांधकाम, एकाधिक शेल आकार, लवचिक टर्मिनेशन पर्याय आणि 5,000 हून अधिक मिलन चक्र यामुळे ते वैद्यकीय उपकरणे, चाचणी उपकरणे, पोर्टेबल इलेक्ट्रॉनिक्स, वेअरेबल सिस्टम आणि व्यावसायिक ऑडिओ-व्हिज्युअल ऍप्लिकेशन्ससाठी योग्य आहे. तुम्ही एखादे नवीन उत्पादन विकसित करत असाल किंवा विश्वासार्ह रिप्लेसमेंट कनेक्टर शोधत असाल, तर उपलब्ध कॉन्फिगरेशन आणि संपर्क पर्यायांचे पुनरावलोकन करण्यासाठी रीयुनियनच्या एस सीरीज उत्पादन पृष्ठाला भेट द्या. सानुकूलित वैशिष्ट्ये, केबल असेंब्ली, OEM आवश्यकता किंवा व्हॉल्यूम खरेदीसाठी,आमच्याशी संपर्क साधारियुनियन अभियांत्रिकी संघाशी तुमच्या अर्जावर चर्चा करण्यासाठी आणि योग्य समाधानाची विनंती करण्यासाठी.
