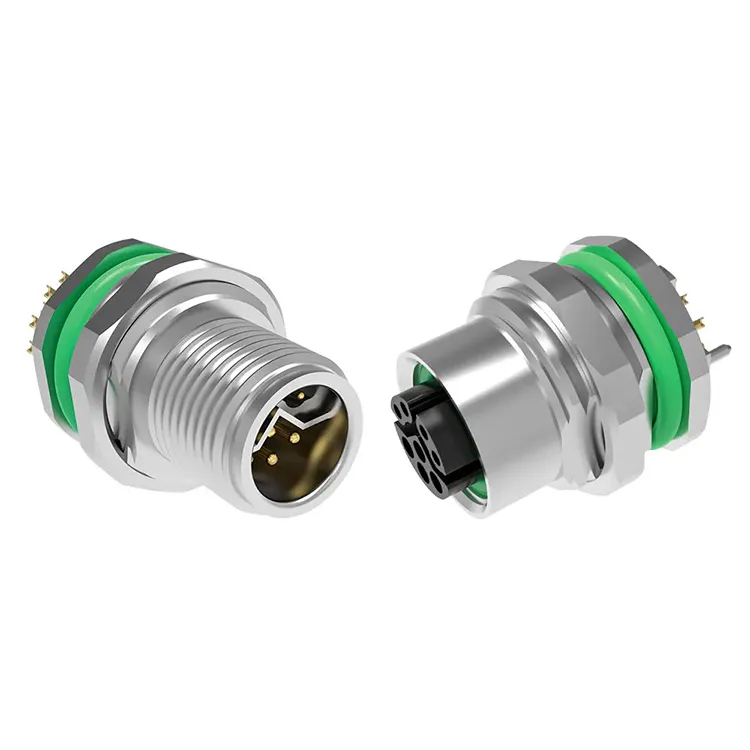

M12 मालिका औद्योगिक कनेक्टर आधुनिक ऑटोमेशन सिस्टममध्ये विश्वासार्हता कशी सुधारू शकते

पुनर्मिलनप्रदान करतेM12 मालिका औद्योगिक कनेक्टरफॅक्टरी ऑटोमेशन, सेन्सर्स, ॲक्ट्युएटर्स, फील्डबस सिस्टीम, औद्योगिक इथरनेट आणि पॉवर वितरणासाठी बहुमुखी इंटरकनेक्ट सोल्यूशन म्हणून. 2-17 पिन कॉन्फिगरेशनसह, एकाधिक कोडिंग पर्याय, IP67 संरक्षण आणि शिल्डिंग आणि केबल असेंब्लीसाठी पर्यायांसह, कनेक्टर कुटुंब औद्योगिक वातावरणाची मागणी करण्यासाठी डिझाइन केलेले आहे जेथे स्थिर विद्युत आणि यांत्रिक कनेक्शन आवश्यक आहेत.

M12 कनेक्टर कॉम्पॅक्ट गोलाकार कनेक्टरपेक्षा जास्त आहे. त्याचा प्रमाणित थ्रेडेड इंटरफेस, कोडिंग सिस्टीम, पर्यावरणीय सीलिंग आणि विस्तृत विद्युत कॉन्फिगरेशन हे आधुनिक ऑटोमेशन उपकरणांसाठी एक महत्त्वाचे कनेक्शन तंत्रज्ञान बनवते. M12 मालिका सेन्सर्स आणि IO-Link उपकरणांपासून ते PROFIBUS, DeviceNet, CANopen, औद्योगिक इथरनेट, सर्वो सिस्टम्स आणि DC पॉवर वितरणापर्यंतच्या ऍप्लिकेशन्सना सपोर्ट करू शकते. हे मार्गदर्शक मुख्य वैशिष्ट्ये, कोडिंग पर्याय, अनुप्रयोग परिस्थिती, निवड घटक आणि गुणवत्ता विचारांचे स्पष्टीकरण देते जे अभियंते आणि खरेदी करणाऱ्या संघांनी M12 औद्योगिक कनेक्टर निवडताना मूल्यांकन केले पाहिजे.

सामग्री सारणी

M12 कनेक्टर औद्योगिक ऑटोमेशनमध्ये मोठ्या प्रमाणावर का वापरले जाते?

M12 इंडस्ट्रियल कनेक्टरची प्रमुख वैशिष्ट्ये काय आहेत?

M12 कोडिंग पर्याय कसे वेगळे आहेत?

M12 इंडस्ट्रियल कनेक्टर्स कुठे वापरले जातात?

तुम्ही योग्य M12 कनेक्टर कसा निवडावा?

खरेदीदारांनी कोणते गुणवत्ता घटक तपासले पाहिजेत?

M12 औद्योगिक कनेक्टर्सबद्दल वारंवार विचारले जाणारे प्रश्न

M12 कनेक्टर औद्योगिक ऑटोमेशनमध्ये मोठ्या प्रमाणावर का वापरले जाते?

औद्योगिक उपकरणांना कंपन, ओलावा, तापमानात बदल, धूळ आणि वारंवार देखभाल करूनही स्थिर राहणाऱ्या कनेक्शनची आवश्यकता असते. M12 फॉरमॅट कॉम्पॅक्ट वर्तुळाकार डिझाइन आणि थ्रेडेड कपलिंग यंत्रणेसह या आवश्यकता पूर्ण करते.

ऑटोमेशन अभियंत्यांसाठी, त्याचा मुख्य फायदा म्हणजे लवचिकता. वेगवेगळे M12 कोडिंग कॉन्फिगरेशन वेगवेगळ्या इलेक्ट्रिकल आणि कम्युनिकेशन फंक्शन्ससाठी डिझाइन केले आहे, जे असंगत कनेक्शन टाळण्यात मदत करतात. कनेक्टर म्हणून सेन्सर्स, ॲक्ट्युएटर, कंट्रोल कॅबिनेट, फील्ड डिव्हाइसेस, मोटर्स, इथरनेट नेटवर्क आणि इतर औद्योगिक उपकरणांमध्ये एकत्रित केले जाऊ शकते.

रीयुनियनचे उत्पादन वैशिष्ट्य सूचित करते की त्याची M12 मालिका संबंधित DIN EN 61076-2-101/109/111 मानकांनुसार तयार केली गेली आहे आणि जुळल्यावर IP67 संरक्षण प्राप्त करू शकते. उत्पादन श्रेणीमध्ये शील्डेड आणि अशिल्डेड कॉन्फिगरेशन देखील समाविष्ट आहेत, भिन्न इलेक्ट्रोमॅग्नेटिक अनुकूलता आवश्यकता असलेल्या अनुप्रयोगांसाठी पर्याय प्रदान करतात.

औद्योगिक वापरकर्त्यांसाठी, प्रमाणित परिमाणे, कोडिंग पर्याय, पर्यावरण संरक्षण आणि अनुप्रयोग लवचिकता यांचे हे संयोजन वायरिंग डिझाइन आणि देखभाल सुलभ करू शकते.

M12 इंडस्ट्रियल कनेक्टरची प्रमुख वैशिष्ट्ये काय आहेत?

केवळ त्याच्या भौतिक आकारावर आधारित कनेक्टर निवडल्याने अयोग्य कनेक्शन होऊ शकते. खरेदी करण्यापूर्वी इलेक्ट्रिकल रेटिंग, कोडिंग, पिन काउंट, शिल्डिंग, पर्यावरण संरक्षण आणि समाप्ती पद्धत या सर्वांचा विचार केला पाहिजे.

अचूक रेटिंग नेहमी निवडलेल्या कोडिंग आणि कॉन्फिगरेशनवर अवलंबून असते. उदाहरणार्थ, निर्मात्याच्या प्रकाशित वैशिष्ट्यांमध्ये अनेक सिग्नल-ओरिएंटेड कॉन्फिगरेशनच्या तुलनेत S-कोड आणि L-कोड आवृत्त्यांसाठी उच्च वर्तमान क्षमतांची सूची आहे. म्हणून, कनेक्टर कोड दुय्यम तपशील म्हणून हाताळण्याऐवजी इलेक्ट्रिकल आवश्यकतांसह निवडला जावा.

M12 कोडिंग पर्याय कसे वेगळे आहेत?

औद्योगिक कनेक्टर निवडताना M12 कोडिंग हा सर्वात महत्वाचा घटक आहे. वेगवेगळ्या विद्युतीय किंवा संप्रेषण कार्यांसाठी विविध कीिंग व्यवस्था अभिप्रेत आहेत.

• A-कोड:सामान्यतः सेन्सर, ॲक्ट्युएटर, IO-Link डिव्हाइसेस आणि DC सिग्नल ऍप्लिकेशन्ससाठी वापरले जाते. कॉन्फिगरेशन 2 ते 17 पिन पर्यंत असू शकतात.
• बी-कोड:सामान्यतः PROFIBUS, DeviceNet आणि इतर फील्डबस अनुप्रयोगांशी संबंधित.
• C-कोड:AC पॉवर ऍप्लिकेशनसाठी डिझाइन केलेले आणि एकाधिक पिन कॉन्फिगरेशनमध्ये उपलब्ध.
• डी-कोड:औद्योगिक इथरनेट ऍप्लिकेशन्ससाठी वापरले जाते जसे की 100 Mbps नेटवर्क कनेक्शन.
• एक्स-कोड:उच्च-गती इथरनेट अनुप्रयोगांसाठी डिझाइन केलेले आणि सामान्यत: 8-पिन कॉन्फिगरेशन वापरते.
• S-कोड:उच्च-वर्तमान एसी पॉवर आणि सर्वो-संबंधित अनुप्रयोगांसाठी हेतू.
• L-कोड:डीसी पॉवर वितरण आणि उच्च-वर्तमान आवश्यकतांसाठी डिझाइन केलेले.

कोडिंग सिस्टम विसंगत सर्किट्स कनेक्ट करण्याची शक्यता कमी करण्यास मदत करते. अभियंत्यांनी घटकाला अंतिम रूप देण्यापूर्वी उपकरण निर्मात्याने निर्दिष्ट केलेला कनेक्टर कोड, पिन व्यवस्था, व्होल्टेज, करंट आणि मॅटिंग इंटरफेसची पुष्टी करावी.

M12 इंडस्ट्रियल कनेक्टर्स कुठे वापरले जातात?

कॉम्पॅक्ट फॉर्म फॅक्टर आणि M12 कनेक्टर्सचे पर्यावरणीय संरक्षण त्यांना अनेक औद्योगिक कनेक्शन बिंदूंसाठी योग्य बनवते.

फॅक्टरी ऑटोमेशन

M12 कनेक्टर्सचा वापर प्रॉक्सिमिटी सेन्सर्स, फोटोइलेक्ट्रिक सेन्सर्स, ॲक्ट्युएटर, I/O मॉड्यूल्स आणि कंट्रोल डिव्हाइसेसना जोडण्यासाठी वारंवार केला जातो. त्यांचा प्रमाणित इंटरफेस मशीन वायरिंग आणि देखभाल सुलभ करू शकतो.

औद्योगिक इथरनेट

डी-कोड आणि एक्स-कोड कॉन्फिगरेशनचा वापर औद्योगिक नेटवर्क कनेक्शनसाठी केला जाऊ शकतो. स्वयंचलित उत्पादन ओळींमध्ये, फील्ड उपकरणे, नियंत्रक, स्विचेस आणि इतर नेटवर्क उपकरणांमधील संवादासाठी विश्वसनीय इथरनेट कनेक्शन महत्त्वाचे असतात.

रोबोटिक्स आणि मोशन सिस्टम्स

रोबोटिक उपकरणे कनेक्टरला कंपन आणि वारंवार हालचाल करण्यासाठी उघड करू शकतात. थ्रेडेड कपलिंग सिस्टीम सामान्य ऑपरेटिंग परिस्थितीत अपघाती ढिले होण्यास प्रतिकार करण्यासाठी डिझाइन केलेले यांत्रिक कनेक्शन प्रदान करते.

आउटडोअर आणि वॉशडाउन उपकरणे

IP67 रेटिंगसह योग्यरित्या जुळल्यावर, योग्य M12 कॉन्फिगरेशनचा वापर अशा वातावरणात केला जाऊ शकतो जेथे उपकरणांना पाणी, धूळ किंवा नियमित साफसफाईची प्रक्रिया येऊ शकते. निर्दिष्ट संरक्षण पातळी साध्य करण्यासाठी योग्य स्थापना आणि सीलिंग आवश्यक आहे.

वीज वितरण

एस-कोड आणि एल-कोड पर्याय M12 प्लॅटफॉर्म कमी-पॉवर सिग्नलच्या पलीकडे विस्तृत करतात. निवडलेल्या कॉन्फिगरेशनवर अवलंबून, मालिका औद्योगिक उपकरणांसाठी उच्च-वर्तमान AC किंवा DC पॉवर कनेक्शनला समर्थन देऊ शकते.

तुम्ही योग्य M12 कनेक्टर कसा निवडावा?

एक पद्धतशीर निवड प्रक्रिया सुसंगतता समस्या आणि अनावश्यक बदली खर्च टाळण्यास मदत करू शकते. ऑर्डर देण्यापूर्वी, खालील घटकांचे मूल्यांकन करा:

1. अर्ज ओळखा:कनेक्शन सेन्सर्स, डेटा कम्युनिकेशन, पॉवर, मोटर्स किंवा मिश्र फंक्शन्ससाठी आहे की नाही हे निर्धारित करा.
2. कोडिंगची पुष्टी करा:उपकरण इंटरफेसवर आधारित A, B, C, D, X, S, L किंवा इतर लागू कॉन्फिगरेशन निवडा.
3. पिन आवश्यकता तपासा:सर्व आवश्यक पॉवर आणि सिग्नल सर्किटसाठी संपर्कांची संख्या पुरेशी असल्याची खात्री करा.
4. इलेक्ट्रिकल रेटिंग सत्यापित करा:वास्तविक सिस्टम आवश्यकतांसह कनेक्टरचे व्होल्टेज आणि वर्तमान रेटिंगची तुलना करा.
5. पर्यावरणीय परिस्थितीचे मूल्यांकन करा:पाणी, धूळ, रसायने, कंपन, तापमान आणि बाहेरील प्रदर्शनाचा विचार करा.
6. संरक्षण आवश्यकता निश्चित करा:शिल्ड केलेल्या आवृत्त्यांचा विचार केला जाऊ शकतो जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप सिग्नल अखंडतेवर परिणाम करू शकतो.
7. समाप्ती निवडा:उपकरणाच्या संरचनेवर अवलंबून, पर्यायांमध्ये सोल्डर, डिप-सोल्डर, क्रिंप किंवा फ्लाइंग-लीड टर्मिनेशन समाविष्ट असू शकतात.
8. केबल आवश्यकतांची पुष्टी करा:केबल सामग्री, लांबी, लवचिकता, वाकणे त्रिज्या आणि कनेक्टर अभिमुखता प्रतिष्ठापन वातावरणाशी जुळली पाहिजे.

एकाधिक कनेक्टर प्रकारांचा समावेश असलेल्या प्रकल्पांसाठी, डिव्हाइस, कनेक्टर कोड, पिन काउंट, इलेक्ट्रिकल फंक्शन, केबल स्पेसिफिकेशन आणि वीण इंटरफेस दर्शविणारे कनेक्शन शेड्यूल तयार करणे देखील उपयुक्त आहे. हे खरेदी आणि उत्पादन संघांसाठी एक व्यावहारिक संदर्भ प्रदान करते.

खरेदीदारांनी कोणते गुणवत्ता घटक तपासले पाहिजेत?

औद्योगिक कनेक्टर गुणवत्ता दीर्घकालीन कनेक्शन स्थिरतेशी जवळून संबंधित आहे. संपर्क साहित्य, प्लेटिंग, सीलिंग, असेंबली सुसंगतता आणि इलेक्ट्रिकल तपासणीमध्ये लक्षणीय फरक असताना उत्पादन बाहेरून सारखे दिसू शकते.

रीयुनियन म्हणते की त्याची M12 मालिका गोल्ड प्लेटिंग, PA66 इन्सुलेटरसह ब्रास संपर्क वापरते आणि 3mΩ पेक्षा जास्त नसलेल्या संपर्क प्रतिरोधकतेचा वापर करते. निर्मात्याने प्रत्येक युनिट आणि बॅच-स्तरीय IP67 विसर्जन पडताळणीसाठी 100% इलेक्ट्रिकल चाचणीचे देखील वर्णन केले आहे. त्याची प्रकाशित गुणवत्ता माहिती पुढे ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, आणि RoHS अनुपालन त्याच्या गुणवत्ता आणि अनुपालन फ्रेमवर्कमध्ये सूचीबद्ध करते.

खरेदी संघांसाठी, खालील गुणवत्ता तपासणी नाके विशेषतः उपयुक्त आहेत:

• साहित्य आणि प्लेटिंग वैशिष्ट्ये
• संपर्क प्रतिकार आणि इन्सुलेशन कार्यप्रदर्शन
• आयपी संरक्षण सत्यापन
• यांत्रिक वीण-सायकल आवश्यकता
• जेथे लागू असेल तेथे शिल्डिंग कार्यप्रदर्शन
• इलेक्ट्रिकल चाचणी प्रक्रिया
• बॅच ट्रेसिबिलिटी आणि तपासणी दस्तऐवजीकरण
• केबल असेंबली आणि समाप्तीची सुसंगतता

हे घटक केवळ युनिट किमतीपेक्षा औद्योगिक कनेक्टरचे मूल्यांकन करण्यासाठी अधिक पूर्ण आधार देतात. OEM आणि व्हॉल्यूम प्रकल्पांसाठी, अभियांत्रिकी समर्थन, सानुकूलित क्षमता, उत्पादन शोधण्यायोग्यता आणि वितरण सुसंगतता देखील एकूण खरेदी मूल्यावर प्रभाव टाकू शकते.

M12 औद्योगिक कनेक्टर्सबद्दल वारंवार विचारले जाणारे प्रश्न

M12 मालिका औद्योगिक कनेक्टर म्हणजे काय?

M12 मालिका औद्योगिक कनेक्टर हे नाममात्र 12 मिमी थ्रेडेड इंटरफेससह कॉम्पॅक्ट गोलाकार कनेक्टर आहे. हे औद्योगिक सेन्सर, ॲक्ट्युएटर, ऑटोमेशन उपकरणे, कम्युनिकेशन नेटवर्क्स आणि पॉवर कनेक्शनसाठी मोठ्या प्रमाणावर वापरले जाते. भिन्न कोडिंग आणि पिन कॉन्फिगरेशन समान सामान्य कनेक्टर प्लॅटफॉर्मला भिन्न अनुप्रयोग सर्व्ह करण्यास अनुमती देतात.

M12 कनेक्टर जलरोधक आहे का?

योग्य M12 कॉन्फिगरेशन योग्यरित्या जुळल्यावर IP67 संरक्षण प्राप्त करू शकतात. याचा अर्थ निर्दिष्ट केलेले उत्पादन धूळ प्रवेश आणि परिभाषित चाचणी परिस्थितीत तात्पुरते पाण्यात बुडविण्यापासून संरक्षण प्रदान करू शकते. वास्तविक कामगिरी योग्य वीण, सीलिंग घटक, स्थापना आणि उत्पादन कॉन्फिगरेशनवर अवलंबून असते.

ए-कोड आणि डी-कोड एम12 कनेक्टरमध्ये काय फरक आहे?

A-कोड M12 कनेक्टर सामान्यतः सेन्सर्स, ॲक्ट्युएटर, IO-Link आणि सामान्य सिग्नल किंवा DC ऍप्लिकेशन्ससाठी वापरले जातात, तर D-कोड आवृत्त्या प्रामुख्याने औद्योगिक इथरनेट ऍप्लिकेशन्ससाठी डिझाइन केल्या जातात. कोडिंग चुकीचा कनेक्टर प्रकार चुकून जुळण्यापासून प्रतिबंधित करते.

M12 कनेक्टर्समध्ये पॉवर आणि डेटा दोन्ही असू शकतात?

होय, कॉन्फिगरेशनवर अवलंबून. काही ए-कोड व्यवस्था पॉवर आणि सिग्नल फंक्शन्स एकत्र करू शकतात, तर उच्च पॉवर आणि स्वतंत्र डेटा कम्युनिकेशन आवश्यक असलेले ॲप्लिकेशन त्यांच्या संबंधित सर्किट्ससाठी भिन्न M12 कोड वापरू शकतात.

मी माझ्या मशीनसाठी योग्य M12 कनेक्टर कसा निवडू?

डिव्हाइस इंटरफेससह प्रारंभ करा आणि आवश्यक कोडिंग, पिन संख्या, व्होल्टेज, वर्तमान, संप्रेषण प्रोटोकॉल, शिल्डिंग, संरक्षण रेटिंग, केबल प्रकार आणि समाप्ती पद्धत ओळखा. कनेक्टर बदली घटक असल्यास, मूळ भाग क्रमांक किंवा उपकरणे रेखाचित्र जुळण्याची देखील शिफारस केली जाते.

निष्कर्ष

M12 मालिका औद्योगिक कनेक्टर आधुनिक ऑटोमेशन सिस्टमसाठी प्रमाणित आणि जुळवून घेण्यायोग्य कनेक्शन समाधान प्रदान करते. त्याच्या कोडिंग पर्यायांची श्रेणी, पिन कॉन्फिगरेशन, इलेक्ट्रिकल रेटिंग, शील्डिंग निवडी आणि IP67 संरक्षण हे सेन्सर्स आणि IO-Link डिव्हाइसेसपासून ते औद्योगिक इथरनेट आणि उच्च-वर्तमान पॉवर ॲप्लिकेशन्सपर्यंत सर्वकाही समर्थन करण्यास अनुमती देते. OEM, सिस्टीम इंटिग्रेटर्स आणि औद्योगिक उपकरणे उत्पादकांसाठी, संपूर्ण इलेक्ट्रिकल आणि पर्यावरणीय तपशीलानुसार कनेक्टर निवडणे हे विश्वसनीय फील्ड कार्यक्षमतेसाठी आवश्यक आहे. तुम्हाला तुमच्या ऍप्लिकेशनसाठी योग्य कॉन्फिगरेशन, सानुकूलित केबल असेंब्ली किंवा व्हॉल्यूम सोल्यूशन निवडण्यात मदत हवी असल्यास,आमच्याशी संपर्क साधारियुनियनच्या अभियांत्रिकी आणि उत्पादन कार्यसंघाशी आपल्या आवश्यकतांबद्दल चर्चा करण्यासाठी.
