लेखाचा सारांश:औद्योगिक इथरनेट नेटवर्क ऑटोमेशन, मशीन व्हिजन, पाळत ठेवणे, LED सिस्टीम आणि स्मार्ट उपकरणांमध्ये वाढत्या प्रमाणात महत्त्वपूर्ण होत असल्याने, कनेक्टरची विश्वासार्हता थेट डेटा अखंडता आणि सिस्टम अपटाइमवर परिणाम करते.पुनर्मिलनच्याRJ45 सिग्नल कनेक्टरऔद्योगिक दर्जाचे यांत्रिक संरक्षण, लवचिक माउंटिंग कॉन्फिगरेशन आणि विश्वसनीय विद्युत कार्यप्रदर्शनासह परिचित RJ45 इंटरफेस एकत्र करते. 10 Gbps पर्यंत डेटा दरांसाठी समर्थनासह, CAT7 केबल्सद्वारे CAT5e, IP50/IP67 संरक्षण पर्याय आणि किमान 2,000 मिलन चक्र, हे अशा अनुप्रयोगांसाठी डिझाइन केले आहे जेथे सामान्य व्यावसायिक RJ45 कनेक्टर पुरेसे पर्यावरणीय टिकाऊपणा किंवा दीर्घकालीन स्थिरता प्रदान करू शकत नाहीत.

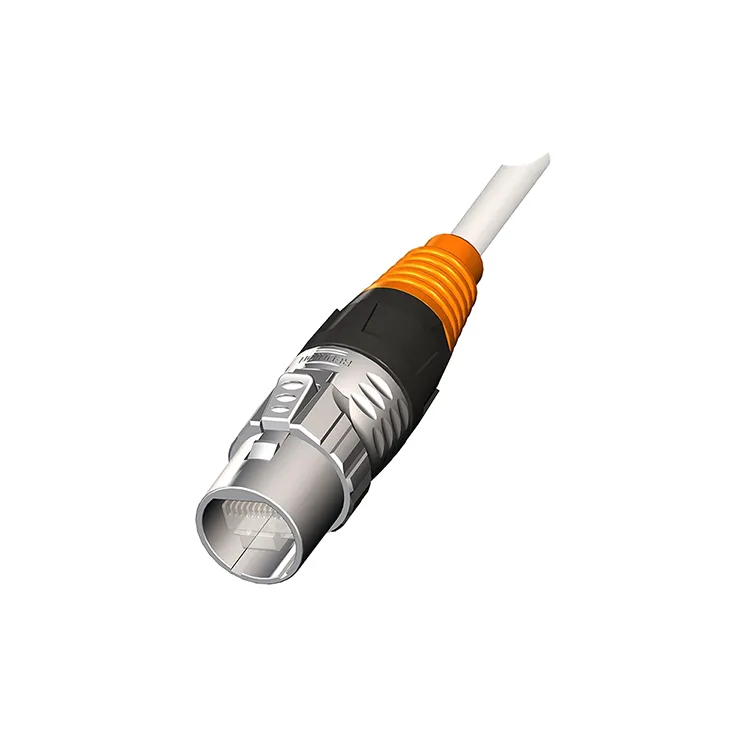

अRJ45 सिग्नल कनेक्टरनेटवर्किंग उपकरणे, केबल्स, नियंत्रण प्रणाली आणि औद्योगिक उपकरणे यांच्यात विश्वासार्ह भौतिक कनेक्शन स्थापित करण्यासाठी डिझाइन केलेले इथरनेट इंटरकनेक्शन घटक आहे. पारंपारिक RJ45 कनेक्टर कार्यालये आणि व्यावसायिक नेटवर्कमध्ये मोठ्या प्रमाणावर वापरले जात असताना, औद्योगिक अनुप्रयोग अनेकदा कनेक्टरला कंपन, ओलावा, धूळ, तापमान बदल, वारंवार वीण आणि यांत्रिक तणाव यांच्याशी संपर्क साधतात.
या कारणास्तव, औद्योगिक RJ45 डिझाईन्स सामान्यत: यांत्रिक संरक्षण, लॉकिंग यंत्रणा, सीलिंग, सामग्री निवड आणि दीर्घकालीन विद्युत स्थिरता यावर अधिक भर देतात. रीयुनियनचे सोल्यूशन फॅक्टरी ऑटोमेशन, मशीन व्हिजन, आउटडोअर पाळत ठेवणे, एलईडी डिस्प्ले आणि औद्योगिक संप्रेषण प्रणालीसह ऍप्लिकेशन्ससाठी औद्योगिक-आधारित बांधकामासह मानक RJ45 इंटरफेस एकत्र करते.
कनेक्टर PROFINET, EtherNet/IP, EtherCAT आणि मानक TCP/IP सारख्या नेटवर्कवर इथरनेट संप्रेषणास समर्थन देतो. कॉन्फिगरेशनच्या आधारावर, ते केबल-माउंट, पॅनेल-माउंट किंवा PCB-माउंट इंस्टॉलेशन पर्यायांसह देखील पुरवले जाऊ शकते, ज्यामुळे अभियंत्यांना वेगवेगळ्या उपकरणांच्या संरचनांमध्ये कनेक्टर समाकलित करणे सोपे होते.
औद्योगिक वातावरणात वापरल्या जाणाऱ्या इथरनेट नेटवर्कला सामान्य कार्यालय नेटवर्कपेक्षा भिन्न आवश्यकता असते. नियंत्रित IT रूममध्ये स्थापित केलेल्या कनेक्टरमध्ये क्वचितच पाणी, तेल, कंपन, धूळ किंवा वारंवार यांत्रिक हालचाल होऊ शकते. याउलट, एक औद्योगिक संप्रेषण इंटरफेस कंट्रोल कॅबिनेट, रोबोटिक सेल, उत्पादन यंत्रणा, बाह्य उपकरणे किंवा तपासणी प्रणालीमध्ये स्थापित केले जाऊ शकते.
त्यामुळे विश्वासार्ह औद्योगिक कनेक्टरने अनेक व्यावहारिक समस्यांचे निराकरण केले पाहिजे:
जेव्हा इथरनेट लिंक मशीन नियंत्रण, रिअल-टाइम डेटा एक्सचेंज, कॅमेरा कम्युनिकेशन किंवा रिमोट इक्विपमेंट मॉनिटरिंगसाठी जबाबदार असते तेव्हा हे घटक विशेषतः महत्वाचे बनतात.
सु-अभियांत्रिकी औद्योगिक कनेक्टरने विद्युत कार्यप्रदर्शन, यांत्रिक टिकाऊपणा आणि स्थापनेची सोय यांचा समतोल राखला पाहिजे. रियुनियनच्या RJ45 सिग्नल कनेक्टरमध्ये इथरनेट ऍप्लिकेशन्सची मागणी करण्यासाठी अनेक वैशिष्ट्ये समाविष्ट आहेत.
| वैशिष्ट्य | रियुनियन RJ45 सिग्नल कनेक्टर | अभियांत्रिकी लाभ |
|---|---|---|
| डेटा दर | 10 Gbps पर्यंत | हाय-स्पीड इथरनेट कम्युनिकेशनला सपोर्ट करते |
| गृहनिर्माण | झिंक मिश्र धातु, PA6 पर्यायी | यांत्रिक संरक्षण आणि कॉन्फिगरेशन लवचिकता प्रदान करते |
| संरक्षण | IP50 / IP67 जुळल्यावर | विविध पर्यावरणीय परिस्थितींसाठी योग्य |
| वीण सायकल | ≥2,000 | पुनरावृत्ती देखभाल आणि उपकरणे सर्व्हिसिंगचे समर्थन करते |
| ऑपरेटिंग तापमान | -40°C ते +85°C | व्यापक औद्योगिक तापमान परिस्थितीसाठी योग्य |
| केबल बाहेर पडा | 180° सरळ / 90° काटकोन | कॉम्पॅक्ट उपकरणांमध्ये स्थापना लवचिकता सुधारते |
| समाप्ती | सोल्डर-कप किंवा IDC | विविध फील्ड आणि असेंब्ली आवश्यकतांचे समर्थन करते |
एक उल्लेखनीय डिझाइन वैशिष्ट्य म्हणजे द्रुत टर्निंग लॉकिंग सिस्टम. साध्या घर्षण-फिट इंटरफेसच्या तुलनेत, एक समर्पित लॉकिंग यंत्रणा अतिरिक्त कनेक्शन सुरक्षा प्रदान करू शकते जिथे कंपन किंवा पुनरावृत्ती हालचाल अपेक्षित आहे.
इथरनेट कनेक्टर निवडणे हे नेटवर्कच्या विद्युत आणि पर्यावरणीय आवश्यकतांपासून सुरू व्हायला हवे. अभियंत्यांनी प्रसारण दर, प्रतिबाधा, संपर्क प्रतिकार, ऑपरेटिंग तापमान, संरक्षण पातळी, केबल सुसंगतता आणि यांत्रिक कॉन्फिगरेशनचे मूल्यांकन केले पाहिजे.
| तपशील | ठराविक पुनर्मिलन मूल्य | व्हय इट मॅटर |
|---|---|---|
| वैशिष्ट्यपूर्ण प्रतिबाधा | 100 Ω ± 5% | योग्य विभेदक सिग्नल वर्तन राखण्यास मदत करते |
| वर्तमान रेटिंग | 1.5 ए प्रति संपर्क | सतत संपर्क वर्तमान क्षमता परिभाषित करते |
| व्होल्टेज रेटिंग | 50 व्ही | निर्दिष्ट कार्यरत व्होल्टेज परिभाषित करते |
| संपर्क प्रतिकार | ≤10 mΩ प्रारंभिक | कमी प्रतिकार स्थिर विद्युत संपर्कास समर्थन देतो |
| इन्सुलेशन प्रतिकार | 500 VDC वर ≥500 MΩ | इन्सुलेशन कार्यप्रदर्शन दर्शवते |
| केबल सुसंगतता | CAT5e / CAT6 / CAT6a / CAT7 | इथरनेट सिस्टम डिझाइनसाठी लवचिकता प्रदान करते |
| ऑपरेटिंग तापमान | -40°C ते +85°C | मागणी तापमान वातावरण समर्थन |
हाय-स्पीड सिस्टमसाठी, अभियंत्यांनी इन्सर्शन लॉस, रिटर्न लॉस, केबल कन्स्ट्रक्शन, शील्डिंग स्ट्रॅटेजी, ग्राउंडिंग आणि संपूर्ण ट्रान्समिशन चॅनेलचा देखील विचार केला पाहिजे. केबल, टर्मिनेशन पद्धत आणि नेटवर्क आर्किटेक्चरवरून कनेक्टरच्या कामगिरीचे स्वतंत्रपणे मूल्यांकन केले जाऊ शकत नाही.
रीयुनियन CAT5e, CAT6, CAT6a आणि CAT7 केबल्ससाठी समर्थन निर्दिष्ट करते, ज्यात नमूद केलेल्या AWG 26-22 श्रेणीतील अडकलेल्या किंवा घन कंडक्टरचा समावेश आहे. हे कनेक्टरला मानक इथरनेट पायाभूत सुविधा आणि उच्च-कार्यक्षमता औद्योगिक संप्रेषण प्रणाली दोन्हीसाठी विचारात घेण्यास अनुमती देते.
इथरनेटची अष्टपैलुत्व RJ45 इंटरफेसला अनेक औद्योगिक आणि व्यावसायिक प्रणालींमध्ये संबंधित बनवते. जेव्हा कनेक्टरला पर्यावरणीय किंवा यांत्रिक ताण सहन करावा लागतो तेव्हा एक खडबडीत आवृत्ती विशेषतः उपयुक्त ठरते.
स्वयंचलित उत्पादन रेषा पीएलसी, नियंत्रक, सेन्सर, ड्राइव्ह, औद्योगिक संगणक आणि इतर नेटवर्क उपकरणे यांच्यातील संवादावर अवलंबून असतात. एक टिकाऊ इथरनेट इंटरफेस सतत ऑपरेशन दरम्यान स्थिर कनेक्शन राखण्यात मदत करू शकतो.
औद्योगिक कॅमेरे मोठ्या प्रमाणात प्रतिमा डेटा तयार करू शकतात. हाय-स्पीड इथरनेट कनेक्टिव्हिटी कॅमेरे, औद्योगिक संगणक आणि नियंत्रण प्रणाली दरम्यान तपासणी माहिती हस्तांतरित करण्यासाठी महत्त्वपूर्ण आहे.
आउटडोअर मॉनिटरिंग उपकरणांना पाऊस, धूळ, तापमानातील फरक आणि शारीरिक प्रदर्शनाचा अनुभव येऊ शकतो. योग्य IP-रेट केलेला कनेक्टर इथरनेट इंटरफेसवर अतिरिक्त संरक्षण प्रदान करू शकतो.
मोठ्या एलईडी डिस्प्ले आणि व्यावसायिक प्रकाश उपकरणांना वारंवार विश्वसनीय नियंत्रण आणि डेटा संप्रेषण आवश्यक असते. लवचिक केबल एक्झिट आणि सुरक्षित लॉकिंगसह कनेक्टर प्रतिबंधित जागेसह उपकरणांमध्ये स्थापना सुलभ करू शकते.
कंट्रोल कॅबिनेटमध्ये मर्यादित क्षेत्रात अनेक संप्रेषण इंटरफेस असू शकतात. पॅनेल-माउंट आणि पीसीबी-माउंट कॉन्फिगरेशन उपकरणे उत्पादक आणि सिस्टम इंटिग्रेटर्ससाठी अतिरिक्त एकीकरण पर्याय प्रदान करतात.
औद्योगिक इथरनेट कनेक्टर सोर्स करताना, खरेदीदारांनी वैयक्तिक उत्पादनांची तुलना करण्यापूर्वी अनुप्रयोग परिभाषित केला पाहिजे. खालील चेकलिस्ट निवड कमी करण्यास मदत करू शकते:
सानुकूलित प्रकल्पांसाठी, खरेदीदारांनी अपेक्षित ऑर्डर प्रमाण, केबलची लांबी, कनेक्टर अभिमुखता, चिन्हांकन आवश्यकता, गृहनिर्माण सामग्री प्राधान्ये आणि स्थापना मर्यादा देखील प्रदान केल्या पाहिजेत. हे तपशील पुरवठादाराला फक्त मानक कॅटलॉग भाग ऑफर करण्याऐवजी कॉन्फिगरेशनची शिफारस करण्यास अनुमती देतात.
रीयुनियन हा चीन-आधारित कनेक्टर निर्माता आहे ज्याचा पॉवर, सिग्नल, औद्योगिक ऑटोमेशन, वॉटरप्रूफ कनेक्टर आणि केबल असेंबली उत्पादनांचा अनुभव आहे. त्याच्या उत्पादन क्षमतांमध्ये कनेक्टर डिझाइन, इंजेक्शन मोल्डिंग, सोल्डरिंग, वायर कटिंग आणि स्ट्रिपिंग, असेंबली आणि केबल असेंबली यांचा समावेश आहे.
RJ45 उत्पादन लाइनसाठी, रीयुनियन म्हणते की शिपमेंटपूर्वी प्रत्येक युनिटची इलेक्ट्रिकल चाचणी होते. कंपनी केबल-माउंट, पॅनेल-माउंट, आणि PCB-माउंट कॉन्फिगरेशनसह, सरळ आणि उजव्या कोनातील केबल एक्झिट देखील प्रदान करते. हे पर्याय विविध यांत्रिक मांडणीसह उपकरणे विकसित करणाऱ्या OEM आणि सिस्टम इंटिग्रेटरसाठी उपयुक्त ठरू शकतात.
रीयुनियनच्या व्यापक उत्पादन ऑपरेशनमध्ये अंदाजे 4,000 चौरस मीटरची उत्पादन सुविधा, सुमारे 150 कर्मचारी आणि 10 उत्पादन लाइन समाविष्ट आहेत. तिच्या R&D टीममध्ये 10 पेक्षा जास्त अनुभवी अभियंते आहेत, तर कंपनी दरवर्षी 30 पेक्षा जास्त सानुकूलित प्रकल्पांचा अहवाल देते. कंपनीने असेही म्हटले आहे की तिच्या गुणवत्ता प्रणालीमध्ये ISO 9001, ISO 14001 आणि ISO 13485 प्रमाणपत्रे समाविष्ट आहेत, ज्यात अतिरिक्त अनुपालन दस्तऐवज जसे की RoHS आणि REACH लागू उत्पादनांसाठी उपलब्ध आहेत.
सिग्नल कनेक्टर पुरवठादाराचे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, या उत्पादन आणि अभियांत्रिकी क्षमतांचा विचार उत्पादन वैशिष्ट्ये, चाचणी प्रक्रिया, सानुकूलन आवश्यकता आणि वितरण अपेक्षांसह केला जाऊ शकतो.
पुनर्मिलन RJ45 सिग्नल कनेक्टर योग्य CAT6a किंवा CAT7 केबलिंग आणि सुसंगत नेटवर्क उपकरणांसह वापरल्यास 10 Gbps पर्यंत डेटा ट्रान्समिशनसाठी निर्दिष्ट केला जातो. केबल, टर्मिनेशन आणि सक्रिय डिव्हाइसेससह संपूर्ण इथरनेट चॅनेलवर वास्तविक सिस्टम कार्यप्रदर्शन अवलंबून असते.
निवडलेल्या कॉन्फिगरेशनमध्ये IP67 संरक्षण मिळते, जे धूळ आणि पाण्याच्या प्रदर्शनापासून संरक्षण आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य बनवते. केबल एंट्री, मिलन कंडिशन, एन्क्लोजर डिझाईन आणि पर्यावरणीय एक्सपोजरसाठी पूर्ण इन्स्टॉलेशनचे अजूनही मूल्यमापन केले पाहिजे.
निर्दिष्ट केलेल्या सुसंगततेमध्ये CAT5e, CAT6, CAT6a, आणि CAT7 केबल्स समाविष्ट आहेत, सांगितलेल्या AWG 26-22 श्रेणीमध्ये अडकलेल्या किंवा घन कंडक्टरला आधार देतात.
औद्योगिक RJ45 सिग्नल कनेक्टर किमान 2,000 वीण चक्रांसाठी निर्दिष्ट केले आहे. हे विशेषतः अशा उपकरणांसाठी संबंधित आहे ज्यांना नियतकालिक देखभाल, बदली, तपासणी किंवा फील्ड सर्व्हिसिंगची आवश्यकता असते.
होय. प्रकल्पाच्या आवश्यकतांवर अवलंबून, सानुकूलनामध्ये कॉन्फिगरेशन, केबलची लांबी, चिन्हांकन, गृहनिर्माण पर्याय आणि इतर यांत्रिक तपशीलांचा समावेश असू शकतो. कोटेशनची विनंती करताना खरेदीदारांनी ॲप्लिकेशन वातावरण, केबल स्पेसिफिकेशन, इन्स्टॉलेशन पद्धत, प्रमाण आणि आवश्यक वितरण वेळापत्रक प्रदान केले पाहिजे.
एक विश्वासार्ह इथरनेट कनेक्शन संपूर्ण सिस्टमच्या इलेक्ट्रिकल, यांत्रिक आणि पर्यावरणीय आवश्यकतांशी जुळणारे कनेक्टर निवडण्यापासून सुरू होते. औद्योगिक ऑटोमेशन, मशीन व्हिजन, पाळत ठेवणे, LED उपकरणे आणि इतर नेटवर्क उपकरणांसाठी, औद्योगिक दर्जाचा RJ45 इंटरफेस पारंपारिक ऑफिस नेटवर्किंग हार्डवेअरच्या पलीकडे आवश्यक टिकाऊपणा आणि स्थापना लवचिकता प्रदान करू शकतो.
रियुनियन RJ45 सुसंगततेला IP संरक्षण, औद्योगिक तापमान कार्यप्रदर्शन, एकाधिक माउंटिंग कॉन्फिगरेशन, सुरक्षित लॉकिंग आणि हाय-स्पीड इथरनेट ट्रान्समिशनसाठी पर्यायांसह एकत्रित करते. जर तुम्ही सोर्सिंग करत असाल तरRJ45 सिग्नल कनेक्टरOEM उत्पादन, सिस्टम एकत्रीकरण किंवा मोठ्या प्रमाणात खरेदीसाठी, प्रथम आपल्या केबल आणि पर्यावरणीय आवश्यकतांचे पुनरावलोकन करा, नंतर अभियांत्रिकी कार्यसंघासह आवश्यक कॉन्फिगरेशनवर चर्चा करा.
