पुनर्मिलनभरोसेमंद इलेक्ट्रिकल कनेक्शन, सोयीस्कर ऑपरेशन आणि कॉम्पॅक्ट इंटिग्रेशन आवश्यक असलेल्या ॲप्लिकेशन्ससाठी कनेक्टर सोल्यूशन्स विकसित करते. दबी सीरीज मेटल पुश-पुल कनेक्टरपुश-पुल सेल्फ-लॉकिंग मेकॅनिझमभोवती डिझाइन केलेले एक वर्तुळाकार कनेक्टर आहे, जे उपकरण उत्पादकांना औद्योगिक, उपकरणे, वैद्यकीय आणि इतर इलेक्ट्रॉनिक ऍप्लिकेशन्समध्ये नियमित वीण आणि डिस्कनेक्शन सुलभ करताना सुरक्षित कनेक्शन स्थापित करण्यात मदत करते.
A B मालिका मेटल पुश-पुल कनेक्टर जलद, सुरक्षित विद्युत कनेक्शनला समर्थन देण्यासाठी पुश-पुल लॉकिंग यंत्रणेसह मेटल वर्तुळाकार गृहनिर्माण एकत्र करते. निवडलेल्या कॉन्फिगरेशनवर अवलंबून, हे कनेक्टर कुटुंब एकाधिक संपर्क व्यवस्था, भिन्न माउंटिंग शैली आणि सोल्डर, क्रिंप किंवा PCB टर्मिनेशन पर्याय सामावून घेऊ शकते. ही वैशिष्ट्ये वारंवार जोडणी, जागा-कार्यक्षम स्थापना आणि विश्वसनीय सिग्नल किंवा पॉवर ट्रान्समिशन आवश्यक असलेल्या उपकरणांसाठी विचारात घेण्यासारखे बनवतात. हा लेख कनेक्टर कसे कार्य करतो, त्याचे मुख्य डिझाइन फायदे, अनुप्रयोग परिस्थिती, निवड निकष आणि गुणवत्ता विचार स्पष्ट करतो. नवीन डिझाइन किंवा बदली प्रकल्पासाठी कनेक्टर निर्दिष्ट करण्यापूर्वी खरेदीदारांनी रीयुनियनसह पुष्टी करावी या तांत्रिक माहितीची रूपरेषा देखील ते देते.

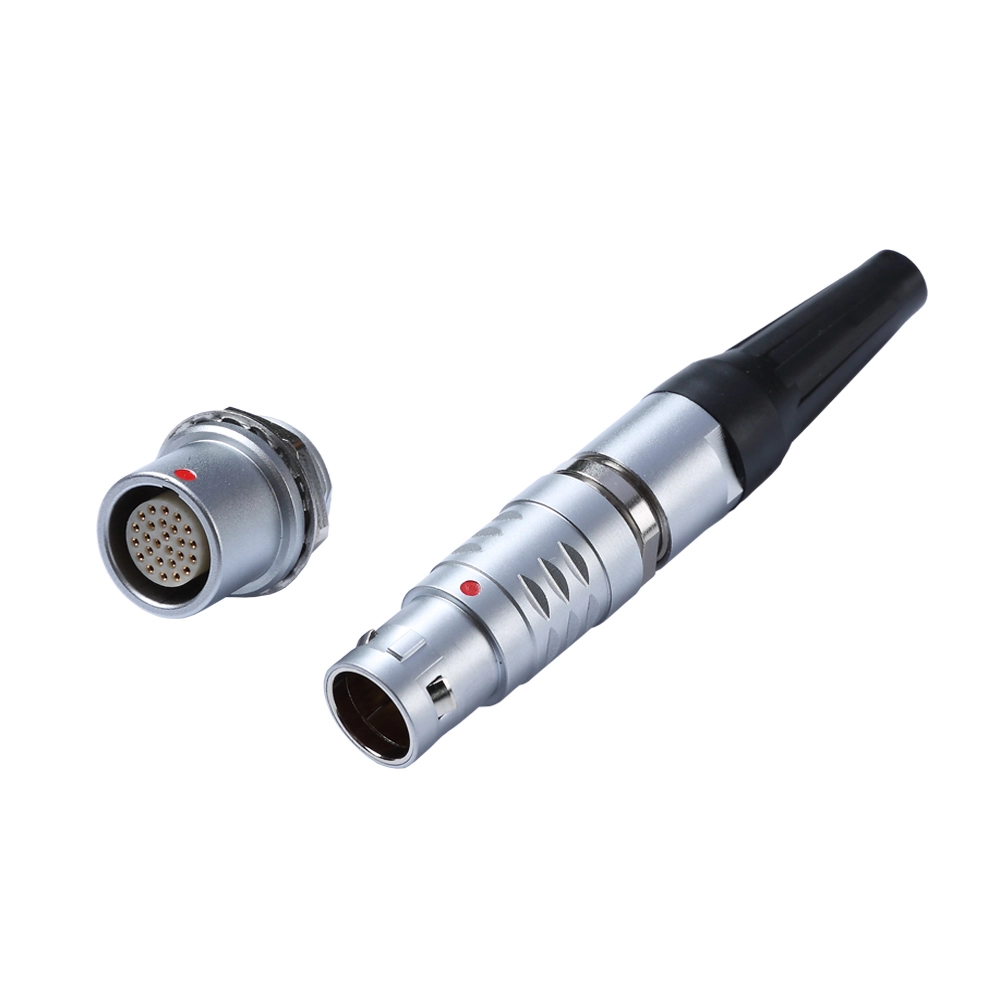

ए बी सीरीज मेटल पुश-पुल कनेक्टर एक वर्तुळाकार विद्युत कनेक्टर आहे जो जोडणी घटक जोडण्यासाठी आणि डिस्कनेक्ट करण्यासाठी पुश-पुल सेल्फ-लॅचिंग यंत्रणा वापरतो. पारंपारिक थ्रेडेड कनेक्टर्सच्या विपरीत, ज्यांना सामान्यत: रोटेशनल टाइटनिंगची आवश्यकता असते, पुश-पुल डिझाइन वापरकर्त्यांना त्याच्या सुसंगत रिसेप्टॅकलमध्ये प्लग घालून कनेक्शन स्थापित करण्यास अनुमती देते. जेव्हा कनेक्टर योग्यरित्या जोडला जातो आणि निर्दिष्ट पुल क्रियेद्वारे रिलीज होतो तेव्हा लॉकिंग यंत्रणा गुंतते.
मेटल हाउसिंग एक मजबूत यांत्रिक इंटरफेस प्रदान करते आणि जेव्हा कनेक्टरची शील्डिंग संरचना उपकरणांमध्ये योग्यरित्या एकत्रित केली जाते तेव्हा इलेक्ट्रोमॅग्नेटिक सुसंगततेमध्ये योगदान देऊ शकते. कॉन्फिगरेशनवर अवलंबून, कनेक्टर इलेक्ट्रिकल सिग्नल ट्रान्समिशन, पॉवर डिलिव्हरी किंवा सर्किट आवश्यकतांच्या संयोजनास समर्थन देऊ शकतो.
रियुनियनच्या बी सीरीज उत्पादन माहितीमध्ये एकाधिक कनेक्टर आकार आणि कॉन्फिगरेशन समाविष्ट आहेत. उपलब्ध पर्यायांमध्ये सरळ किंवा टोकदार बांधकामे, भिन्न संपर्क व्यवस्था आणि पर्यायी समाप्ती पद्धती यांचा समावेश असू शकतो. निवडलेल्या मॉडेलची अचूक वैशिष्ट्ये सत्यापित करण्यासाठी खरेदीदारांनी लागू उत्पादन रेखाचित्र आणि तपशीलांचा सल्ला घ्यावा.
तपशीलवार उत्पादन माहितीसाठी, रीयुनियन बी मालिका मेटल पुश-पुल कनेक्टर पृष्ठास भेट द्या.
पुश-पुल मेकॅनिझम हे मेटिंग इंटरफेसच्या सुरक्षिततेचा त्याग न करता इलेक्ट्रिकल कनेक्शन ऑपरेशन्स सरळ करण्यासाठी डिझाइन केले आहे. त्याचे ऑपरेशन तीन टप्प्यात समजू शकते.
हे ऑपरेटिंग तत्त्व विशेषतः अशा उपकरणांमध्ये उपयुक्त आहे ज्यांना वारंवार कनेक्शन बदल, देखभाल प्रवेश किंवा मर्यादित जागेत ऑपरेशन आवश्यक आहे. हे कनेक्शन सिस्टमच्या तुलनेत पुनरावृत्ती कनेक्टर हाताळणीवर घालवलेला वेळ कमी करू शकते ज्यासाठी एकाधिक कडक चरणांची आवश्यकता असते.
तथापि, लॉकिंग यंत्रणा योग्य स्थापनेसाठी पर्याय म्हणून मानली जाऊ नये. केबल स्ट्रेन, कनेक्टर चुकीचे संरेखन, विसंगत मिलन भाग आणि अयोग्य हाताळणी तरीही कनेक्शन कार्यक्षमतेत तडजोड करू शकतात. वापरकर्त्यांनी वीण, प्रकाशन आणि केबल व्यवस्थापनासाठी निर्मात्याच्या सूचनांचे पालन केले पाहिजे.
सेल्फ-लॅचिंग डिझाइन जलद वीण आणि हेतुपुरस्सर प्रकाशनास समर्थन देते. जेव्हा ऑपरेटरला नियमितपणे कपलिंग नट न फिरवता इलेक्ट्रिकल सर्किट जोडणे किंवा डिस्कनेक्ट करणे आवश्यक असते तेव्हा ते उपयुक्त ठरते.
मेटल शेल एक टिकाऊ कनेक्टर संरचना प्रदान करते आणि योग्यरित्या डिझाइन केलेल्या सिस्टममध्ये संरक्षण निरंतरतेला समर्थन देऊ शकते. प्रभावी इलेक्ट्रोमॅग्नेटिक हस्तक्षेप संरक्षण शेल संपर्क, केबल शील्डिंग, ग्राउंडिंग आणि इंस्टॉलेशनच्या गुणवत्तेसह संपूर्ण कनेक्शनवर अवलंबून असते.
वेगवेगळ्या उपकरणांच्या डिझाईन्ससाठी वेगवेगळ्या संख्येच्या इलेक्ट्रिकल सर्किट्सची आवश्यकता असते. B मालिका कुटुंबामध्ये अनेक संपर्क कॉन्फिगरेशन समाविष्ट आहेत, ज्यामुळे अभियंत्यांना सिग्नल संख्या, उर्जा आवश्यकता, उपलब्ध जागा आणि वायरिंग आर्किटेक्चरनुसार पर्यायांचे मूल्यांकन करण्याची परवानगी मिळते. निवडलेल्या मॉडेलसाठी संपर्कांची अचूक संख्या आणि त्यांचे इलेक्ट्रिकल रेटिंग सत्यापित करणे आवश्यक आहे.
उत्पादनाच्या कॉन्फिगरेशनवर अवलंबून, समाप्ती निवडींमध्ये हे समाविष्ट असू शकते:
कनेक्टर निर्दिष्ट करण्यापूर्वी संपर्क शैली, कंडक्टर आकार, असेंब्ली टूलिंग आणि इंस्टॉलेशन स्पेस यांचे एकत्रित मूल्यांकन केले पाहिजे.
मुख्य वैशिष्ट्ये प्लगला योग्य वीण अभिमुखतेमध्ये मार्गदर्शन करण्यात मदत करतात. हे चुकीच्या संरेखनाचा धोका कमी करू शकते आणि असेंबली सुसंगतता सुधारू शकते, विशेषत: जेव्हा उपकरणांमध्ये अनेक समान कनेक्टर असतात.
बी सीरीज मेटल पुश-पुल कनेक्टर अशा उपकरणांसाठी विचारात घेतले जाऊ शकते जे कॉम्पॅक्ट गोलाकार इंटरफेस आणि सोयीस्कर कनेक्शन हाताळणीचा फायदा घेतात. वास्तविक योग्यता निवडलेल्या मॉडेलच्या इलेक्ट्रिकल, मेकॅनिकल आणि पर्यावरणीय रेटिंगवर अवलंबून असते.
वैद्यकीय, सुरक्षितता-गंभीर किंवा इतर नियमन केलेल्या अनुप्रयोगांसाठी, कनेक्टरने संपूर्ण उपकरण डिझाइनच्या आवश्यकता पूर्ण केल्या पाहिजेत. कनेक्टरचे सामान्य उत्पादन वर्णन स्वतंत्रपणे प्रत्येक अनुप्रयोग-विशिष्ट मानकांचे अनुपालन स्थापित करत नाही.
केवळ देखावा किंवा शेल आकारावर आधारित कनेक्टर निवडल्याने सुसंगतता समस्या उद्भवू शकतात. अभियंते आणि खरेदी संघांनी ऑर्डर देण्यापूर्वी संपूर्ण विद्युत आणि यांत्रिक आवश्यकतांचे मूल्यांकन केले पाहिजे.
उपकरणांना किती पॉवर आणि सिग्नल सर्किट्सची आवश्यकता आहे ते ओळखा. इच्छित वायरिंग आर्किटेक्चरला अनुमती द्या आणि निवडलेले इन्सर्ट आवश्यक संपर्क व्यवस्थेस समर्थन देते की नाही याची पुष्टी करा. असे गृहीत धरू नका की समान बाह्य परिमाण असलेल्या कनेक्टरमध्ये समान अंतर्गत मांडणी आहेत.
अचूक कनेक्टर कॉन्फिगरेशनसाठी रेट केलेले वर्तमान आणि कार्यरत व्होल्टेज तपासा. ही मूल्ये संपर्क व्यास, संपर्क संख्या, कंडक्टर आकार, तापमान आणि ऑपरेटिंग परिस्थितीनुसार बदलू शकतात. एका मॉडेलचे कमाल रेटिंग कधीही संपूर्ण मालिकेवर स्वयंचलितपणे लागू केले जाऊ नये.
उपकरणे डिझाइन आणि उत्पादन प्रक्रियेनुसार सोल्डर, क्रिंप किंवा पीसीबी टर्मिनेशन निवडा. आवश्यक टूलिंग, केबल स्पेसिफिकेशन, पीसीबी लेआउट आणि उपलब्ध असेंब्ली स्पेसची पुष्टी करा.
प्लग आणि रिसेप्टॅकल भाग क्रमांक, शेल परिमाणे, पॅनेल कटआउट, माउंटिंग व्यवस्था आणि केबल व्यास श्रेणी सत्यापित करा. बदली प्रकल्पांसाठी, केवळ उत्पादनाच्या नावावर अवलंबून न राहता विद्यमान कनेक्टरची रेखाचित्रे आणि संपर्क व्यवस्था यांची तुलना करा.
ऑपरेटिंग तापमान, आर्द्रता, कंपन, यांत्रिक शॉक, गंज एक्सपोजर आणि प्रवेश संरक्षणाचे पुनरावलोकन करा. इच्छित वातावरणास योग्य संरक्षण पातळी निवडा आणि पूर्ण जोडलेले कनेक्शन आवश्यकता पूर्ण करत असल्याचे सुनिश्चित करा.
नवीन उपकरण डिझाइनसाठी B सीरीज कनेक्टरचे मूल्यमापन करताना विचारात घेण्याच्या मुख्य घटकांचा सारांश खालील तक्ता देतो.
| निवड घटक | काय तपासायचे | व्हय इट मॅटर |
|---|---|---|
| संपर्क संख्या | विद्युत संपर्कांची संख्या आणि व्यवस्था | कनेक्टर आवश्यक सर्किट्सचे समर्थन करत असल्याचे सुनिश्चित करते |
| इलेक्ट्रिकल रेटिंग | रेट केलेले वर्तमान, कार्यरत व्होल्टेज आणि संपर्क तपशील | इलेक्ट्रिकल ओव्हरस्ट्रेस आणि अयोग्य ऑपरेटिंग परिस्थिती टाळण्यासाठी मदत करते |
| समाप्ती प्रकार | सोल्डर, क्रिंप किंवा पीसीबी कॉन्फिगरेशन | वायरिंग पद्धत, टूलिंग आणि असेंबली आवश्यकता निर्धारित करते |
| कनेक्टर अभिमुखता | सरळ किंवा कोन बांधकाम, जेथे उपलब्ध असेल | केबल राउटिंग आणि इन्स्टॉलेशन स्पेस सामावून घेण्यास मदत करते |
| लॉकिंग आणि संरेखन | सुसंगत वीण भाग आणि कीिंग व्यवस्था | चुकीचे वीण आणि अनपेक्षित डिस्कनेक्शन जोखीम कमी करते |
| पर्यावरण संरक्षण | IP रेटिंग, तापमान, आर्द्रता, कंपन आणि गंज स्थिती | इच्छित वातावरणात विश्वसनीय ऑपरेशनचे समर्थन करते |
| सेवा आवश्यकता | अपेक्षित वीण वारंवारता आणि देखभाल प्रवेश | कनेक्टर ऑपरेटिंग वर्कफ्लोला अनुकूल आहे की नाही हे निर्धारित करण्यात मदत करते |
ही सारणी निवड चेकलिस्ट आहे, अधिकृत उत्पादन डेटाशीटचा पर्याय नाही. अचूक भाग क्रमांकासाठी वर्तमान तांत्रिक दस्तऐवजीकरणाच्या विरूद्ध प्रत्येक गंभीर मूल्याची पुष्टी करा.
योग्य इन्स्टॉलेशन उपकरणाच्या संपूर्ण सेवा जीवनात कनेक्टर कार्यप्रदर्शन टिकवून ठेवण्यास मदत करते. योग्यरित्या डिझाइन केलेले कनेक्टर देखील चुकीच्या पद्धतीने एकत्र केले असल्यास किंवा त्याच्या रेट केलेल्या मर्यादेबाहेरील परिस्थितींमध्ये अकाली अपयशी होऊ शकते.
साफसफाईच्या पद्धती आणि स्नेहकांना परवानगी असल्यास, निर्मात्याच्या सूचनांचे पालन केले पाहिजे. अनुमोदित रसायने किंवा अपघर्षक साधने संपर्क प्लेटिंग, इन्सुलेशन किंवा सीलिंग घटकांना नुकसान करू शकतात.
OEM प्रकल्प आणि पुनरावृत्ती उत्पादन ऑर्डरसाठी, कनेक्टरच्या गुणवत्तेचे केवळ सामान्य दाव्यांऐवजी दस्तऐवजीकरण केलेल्या आवश्यकतांद्वारे मूल्यांकन केले जावे. संरचित मूल्यमापन खरेदी करणाऱ्या संघांना पुरवठादारांची तुलना करण्यात आणि एकत्रीकरण जोखीम कमी करण्यात मदत करू शकते.
कनेक्टर मंजूर करण्यापूर्वी, खालील मुद्दे विचारात घ्या:
रीयुनियनचे बी मालिका उत्पादन पृष्ठ उत्पादन मूल्यमापनासाठी प्रारंभ बिंदू प्रदान करते. गंभीर डिझाइन निर्णयांसाठी, खरेदीदारांनी वर्तमान मॉडेल-विशिष्ट वैशिष्ट्ये प्राप्त केली पाहिजे आणि प्रस्तावित कॉन्फिगरेशन त्यांच्या आवश्यकता पूर्ण करत असल्याची पुष्टी केली पाहिजे.
त्याचा मुख्य फायदा म्हणजे पुश-पुल सेल्फ-लॉकिंग ऑपरेशन आणि मेटल गोलाकार कनेक्टर स्ट्रक्चरचे संयोजन. हे डिझाइन सुसंगत उपकरणांमध्ये सुरक्षित कनेक्शनचे समर्थन करताना वारंवार वीण आणि डिस्कनेक्शन सुलभ करू शकते.
निवडलेल्या मॉडेलवर अवलंबून, पर्यायांमध्ये सोल्डर, क्रिंप आणि पीसीबी संपर्क समाविष्ट असू शकतात. खरेदीदारांनी अचूक भाग क्रमांकासाठी उपलब्ध समाप्ती शैली आणि असेंबली आवश्यकतांची पुष्टी केली पाहिजे.
जेव्हा त्याची विद्युत, यांत्रिक, स्वच्छता आणि पर्यावरणीय आवश्यकता अनुप्रयोगाशी जुळते तेव्हा ते सुसंगत वैद्यकीय आणि निदान उपकरणांसाठी योग्य असू शकते. पूर्ण डिव्हाइस निर्मात्याने वापरण्यापूर्वी सर्व संबंधित नियामक आणि सुरक्षा आवश्यकता सत्यापित करणे आवश्यक आहे.
नाही. कनेक्टर डिझाइन आणि कॉन्फिगरेशननुसार पर्यावरण संरक्षण बदलते. खरेदीदारांनी नमूद केलेले IP रेटिंग तपासले पाहिजे आणि ते मॅटेड असेंबली, अनमेटेड कनेक्टर किंवा अन्य निर्दिष्ट अटींना लागू होते का. असे समजू नका की केवळ धातूचे घर जलरोधक संरक्षण प्रदान करते.
आवश्यक संपर्क संख्या, इलेक्ट्रिकल रेटिंग, प्लग आणि रिसेप्टॅकल प्रकार, समाप्ती पद्धत, केबल परिमाणे, माउंटिंग आवश्यकता, ऑपरेटिंग वातावरण आणि अंदाजे ऑर्डर प्रमाण प्रदान करा. विद्यमान भाग क्रमांक, रेखाचित्र किंवा नमुना देखील पुरवठादारास सुसंगततेचे मूल्यांकन करण्यात मदत करू शकतात.
A B मालिका मेटल पुश-पुल कनेक्टर ही उपकरणांसाठी एक व्यावहारिक निवड असू शकते ज्यासाठी सोयीस्कर कनेक्शन हाताळणी, सुरक्षित सेल्फ-लॅचिंग आणि कॉम्पॅक्ट वर्तुळाकार इलेक्ट्रिकल इंटरफेस आवश्यक आहे. योग्य कॉन्फिगरेशन संपर्क संख्या, वर्तमान आणि व्होल्टेज रेटिंग, समाप्ती पद्धत, यांत्रिक सुसंगतता आणि पर्यावरणीय आवश्यकता यावर अवलंबून असते. तपशीलवार तपशील तपासून आणि इच्छित उपकरणांमध्ये कनेक्टर प्रमाणित करून, अभियंते आणि खरेदी संघ अधिक आत्मविश्वासाने सोर्सिंग निर्णय घेऊ शकतात. उपलब्ध उत्पादन माहितीचे पुनरावलोकन करण्यासाठी रीयुनियनमधील B मालिका मेटल पुश-पुल कनेक्टर एक्सप्लोर करा. जर तुम्ही नवीन डिझाइनची योजना करत असाल, विद्यमान कनेक्टर बदलत असाल किंवा व्हॉल्यूम उत्पादनासाठी घटक सोर्सिंग करत असाल,आमच्याशी संपर्क साधातुमच्या तांत्रिक आवश्यकतांवर चर्चा करण्यासाठी, सुसंगत कॉन्फिगरेशनची पुष्टी करण्यासाठी आणि तुमच्या अर्जासाठी उत्पादन तपशीलांची विनंती करण्यासाठी.
-
