आधुनिक ऑटोमेशन सिस्टम सेन्सर्स, कंट्रोलर्स, मशीन्स आणि कम्युनिकेशन नेटवर्क्समधील स्थिर कनेक्शनवर अवलंबून असतात.पुनर्मिलनच्याM12 मालिका औद्योगिक सेन्सर कनेक्टरप्रमाणित 12 मिमी थ्रेडेड इंटरफेस, IP67 संरक्षण, एकाधिक पिन कॉन्फिगरेशन आणि औद्योगिक सेन्सिंग आणि ऑटोमेशन ऍप्लिकेशन्ससाठी विश्वसनीय सिग्नल ट्रान्समिशन एकत्रित करून या मागणीच्या वातावरणासाठी डिझाइन केलेले आहे.
M12 कनेक्टर औद्योगिक सेन्सर्ससाठी एक व्यावहारिक कनेक्शन मानक बनले आहे कारण ते कॉम्पॅक्ट आकार, यांत्रिक सुरक्षा, पर्यावरण संरक्षण आणि विद्युत कार्यप्रदर्शन संतुलित करते. प्रॉक्सिमिटी आणि फोटोइलेक्ट्रिक सेन्सर्सपासून दाब, तापमान आणि IO-Link उपकरणांपर्यंतच्या ऍप्लिकेशन्ससाठी, योग्य M12 कॉन्फिगरेशन निवडल्याने थेट सिस्टमच्या विश्वासार्हतेवर परिणाम होऊ शकतो. रीयुनियन 2- ते 17-पिन कॉन्फिगरेशनसह M12 सेन्सर कनेक्टर सोल्यूशन्स, ए-कोडेड पर्याय, शील्डेड किंवा अनशिल्डेड डिझाइन्स, गोल्ड-प्लेटेड ब्रास कॉन्टॅक्ट्स आणि कस्टमाइझ केबल असेंब्ली प्रदान करते. IP67 संरक्षण, 100% इलेक्ट्रिकल चाचणी आणि DIN EN 61076-2-101 अनुपालनासह, कनेक्टर फॅमिली कारखाना वातावरण, पॅकेजिंग उपकरणे, ऑटोमोटिव्ह इलेक्ट्रॉनिक्स, फूड प्रोसेसिंग मशिनरी आणि इतर औद्योगिक ऑटोमेशन सिस्टमची मागणी करण्यासाठी योग्य आहे.
सामग्री सारणी
- M12 मालिका औद्योगिक सेन्सर कनेक्टर म्हणजे काय?
- M12 कनेक्टर औद्योगिक ऑटोमेशनमध्ये मोठ्या प्रमाणावर का वापरले जाते?
- अभियंत्यांनी कोणती मुख्य वैशिष्ट्ये शोधली पाहिजेत?
- M12 कनेक्टर एका दृष्टीक्षेपात तांत्रिक तपशील
- M12 सेन्सर कनेक्टर्स सामान्यतः कुठे वापरले जातात?
- तुम्ही योग्य M12 सेन्सर कनेक्टर कसा निवडावा?
- रीयुनियनचे M12 सोल्यूशन व्यावहारिक निवड कशामुळे होते?
- वारंवार विचारले जाणारे प्रश्न
- निष्कर्ष

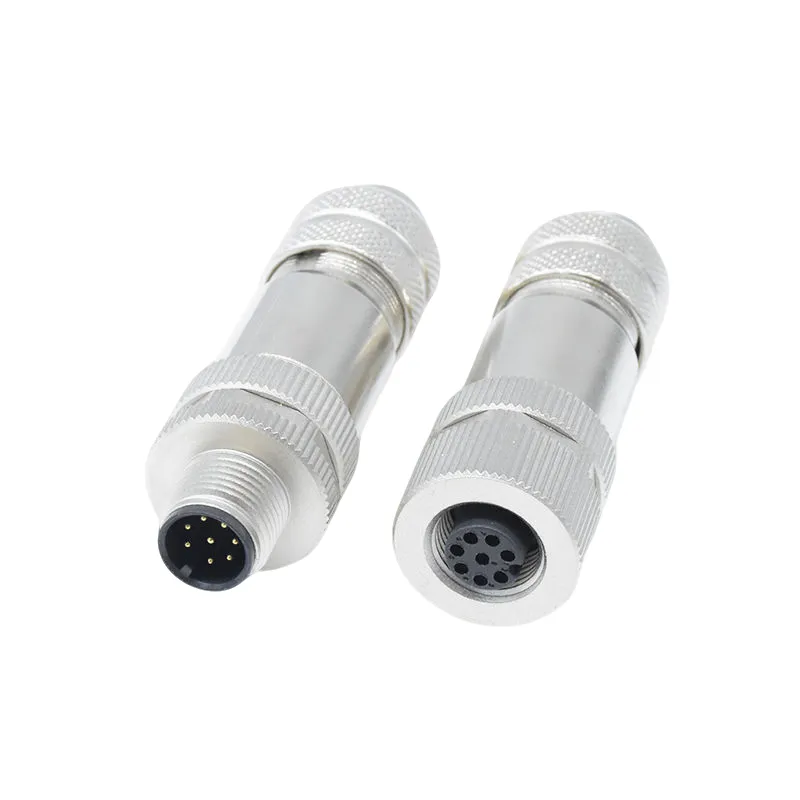

M12 मालिका औद्योगिक सेन्सर कनेक्टर काय आहे?
M12 कनेक्टर हा नाममात्र 12 मिमी इंटरफेससह कॉम्पॅक्ट गोलाकार कनेक्टर आहे, जो सामान्यतः औद्योगिक सेन्सर आणि ऑटोमेशन घटक जोडण्यासाठी वापरला जातो. त्याची थ्रेडेड कपलिंग मेकॅनिझम एक सुरक्षित कनेक्शन तयार करते जे अनेक पारंपारिक प्लग-आणि-सॉकेट डिझाइनपेक्षा कंपनासाठी कमी असुरक्षित असते.
दM12 मालिका औद्योगिक सेन्सर कनेक्टरविशेषतः सेन्सर ऍप्लिकेशन्सशी संबंधित आहे कारण A-कोडेड कॉन्फिगरेशन सामान्य औद्योगिक सेन्सिंग कार्यांना समर्थन देते. पिन काउंट आणि इलेक्ट्रिकल डिझाइनवर अवलंबून, M12 कनेक्शन पॉवर, डिस्क्रिट सिग्नल, ॲनालॉग सिग्नल किंवा डिजिटल कम्युनिकेशन प्रसारित करू शकते.
रीयुनियनची M12 मालिका DIN EN 61076-2-101 नुसार डिझाइन केलेली आहे आणि ती 2 ते 17 पिनच्या कॉन्फिगरेशनमध्ये उपलब्ध आहे. उत्पादन श्रेणीमध्ये शील्डेड आणि अनशिल्डेड आवृत्त्या, भिन्न समाप्ती पद्धती आणि भिन्न उपकरण लेआउटसाठी केबल असेंब्ली देखील समाविष्ट आहेत.
M12 कनेक्टर औद्योगिक ऑटोमेशनमध्ये मोठ्या प्रमाणावर का वापरले जाते?
औद्योगिक सेन्सर वारंवार अशा वातावरणात कार्यरत असतात जेथे कंपन, धूळ, आर्द्रता, तेल, रसायने आणि वारंवार यांत्रिक हालचाल अपरिहार्य असते. या परिस्थितीत वापरल्या जाणाऱ्या कनेक्टरने फक्त इलेक्ट्रिकल सिग्नल हस्तांतरित करण्यापेक्षा बरेच काही केले पाहिजे.
1. सुरक्षित थ्रेडेड कनेक्शन
थ्रेडेड कपलिंग मेकॅनिझम स्थिर वीण राखण्यास मदत करते जेव्हा सेन्सर हलविणारी यंत्रे, कन्व्हेयर, रोबोटिक उपकरणे आणि उत्पादन लाइनवर स्थापित केले जातात. यामुळे कंपनामुळे अधूनमधून जोडणी होण्याची शक्यता कमी होते.
2. कॉम्पॅक्ट औद्योगिक डिझाइन
12 मिमी फॉर्म फॅक्टर इंस्टॉलेशन स्पेस आणि कनेक्शन क्षमता यांच्यातील उपयुक्त संतुलन प्रदान करतो. अभियंते मोठ्या आकाराचे कनेक्टर न वापरता तुलनेने कॉम्पॅक्ट मशीन स्ट्रक्चर्समध्ये सेन्सर समाकलित करू शकतात.
3. पर्यावरण संरक्षण
IP67 संरक्षण धूळ आणि तात्पुरत्या पाण्यात बुडण्यापासून कनेक्शनचे संरक्षण करण्यास मदत करते. हे वॉशडाउन क्षेत्रे, बाहेरची उपकरणे आणि उच्च-कण उत्पादन वातावरणासाठी उपयुक्त M12 कॉन्फिगरेशन्स उपयुक्त बनवते.
4. बुद्धिमान सेन्सरसाठी समर्थन
औद्योगिक ऑटोमेशन कनेक्टेड सेन्सर्स आणि रीअल-टाइम डायग्नोस्टिक्सकडे वाढत आहे. एक योग्य 4-पिन M12 कॉन्फिगरेशन IO-Link संप्रेषणास समर्थन देऊ शकते, ज्यामुळे सेन्सर डेटा आणि निदान माहिती समान कनेक्शन पायाभूत सुविधांमधून प्रवास करू शकते.
अभियंत्यांनी कोणती मुख्य वैशिष्ट्ये शोधली पाहिजेत?
प्रत्येक M12 कनेक्टर एकसारखा नसतो. औद्योगिक संवेदन प्रणालीसाठी कनेक्टर निर्दिष्ट करताना, अभियंत्यांनी विद्युत कार्यप्रदर्शन, पर्यावरण संरक्षण, यांत्रिक बांधकाम आणि इच्छित सेन्सरशी सुसंगतता यांचे मूल्यांकन केले पाहिजे.
- ए-कोडेड इंटरफेस:औद्योगिक सेन्सर अनुप्रयोगांसाठी एक सामान्य कॉन्फिगरेशन.
- 2- ते 17-पिन पर्याय:कनेक्टरला साध्या आणि अधिक जटिल सिग्नल आवश्यकता सामावून घेण्याची अनुमती देते.
- IP67 संरक्षण:योग्यरित्या जोडलेले असताना अनेक मागणी असलेल्या फॅक्टरी आणि बाह्य वातावरणासाठी योग्य.
- सोन्याचा मुलामा असलेले संपर्क:गोल्ड प्लेटिंगसह पितळ संपर्क कमी संपर्क प्रतिकार आणि गंज प्रतिकार राखण्यास मदत करतात.
- संरक्षित आवृत्त्या:इलेक्ट्रोमॅग्नेटिक हस्तक्षेप ॲनालॉग किंवा डिजिटल सिग्नलवर परिणाम करू शकतो अशा अनुप्रयोगांसाठी उपयुक्त.
- PUR केबल पर्याय:तेल, कटिंग फ्लुइड्स, रसायने किंवा वारंवार हालचाल करणाऱ्या वातावरणासाठी योग्य.
- एकाधिक समाप्ती पद्धती:सोल्डर, डिप-सोल्डर, क्रिंप आणि फ्लाइंग-लीड कॉन्फिगरेशन वेगवेगळ्या इंस्टॉलेशन आवश्यकतांना समर्थन देतात.
स्मार्ट सेन्सिंग ऍप्लिकेशन्ससाठी, शिल्डिंग, केबल बांधणी, संपर्क गुणवत्ता आणि सिग्नल अखंडता हे विशेषतः महत्वाचे बनतात. वास्तविक ऑपरेटिंग वातावरणानुसार ही वैशिष्ट्ये निवडणे कनेक्शन-संबंधित अपयश कमी करण्यात मदत करू शकते.
M12 कनेक्टर एका दृष्टीक्षेपात तांत्रिक तपशील
खालील वैशिष्ट्ये रीयुनियनच्या A-कोडेड M12 सेन्सर कनेक्टर श्रेणीच्या प्रातिनिधिक इलेक्ट्रिकल आणि मेकॅनिकल पॅरामीटर्सचा सारांश देतात.
| पिन कॉन्फिगरेशन | वर्तमान रेटिंग | व्होल्टेज रेटिंग | वायर गेज | संपर्क प्रतिकार |
|---|---|---|---|---|
| 2-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| 3-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| 4-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| 5-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| 6-पिन | 2A | 30V | 24AWG | ≤3mΩ |
| 8-पिन | 2A | 30V | 24AWG | ≤3mΩ |
| 12-पिन | 1.5A | 30V | 26AWG | ≤3mΩ |
| 17-पिन | 1.5A | 30V | 26AWG | ≤3mΩ |
सामान्य वैशिष्ट्यांमध्ये ऑपरेटिंग तापमान श्रेणी -25°C ते +85°C, IP67 संरक्षण, मिलन करताना किमान 100 मिलन चक्र आणि 48-तास मीठ धुके प्रतिरोध यांचा समावेश आहे. कनेक्टर PA66 इन्सुलेशन आणि गोल्ड प्लेटिंगसह पितळ संपर्क वापरतो. साहित्य RoHS अनुरूप आहेत, तर उत्पादन युनिट शिपमेंटपूर्वी विद्युत चाचणी घेतात.
M12 सेन्सर कनेक्टर्स सामान्यतः कुठे वापरले जातात?
कॉम्पॅक्ट बांधकाम, थ्रेडेड लॉकिंग, पर्यावरणीय सीलिंग आणि लवचिक पिन कॉन्फिगरेशनचे संयोजन M12 कनेक्टिव्हिटीला ऑटोमेशन ऍप्लिकेशन्सच्या विस्तृत श्रेणीसाठी योग्य बनवते.
फॅक्टरी ऑटोमेशन
प्रॉक्सिमिटी सेन्सर्स, फोटोइलेक्ट्रिक सेन्सर्स, लिमिट स्विचेस आणि इतर मशीन सेन्सर्स PLC आणि कंट्रोल सिस्टम्सना डिटेक्शन सिग्नल संप्रेषण करण्यासाठी M12 कनेक्शन वापरू शकतात.
ऑटोमोटिव्ह उत्पादन
ऑटोमोटिव्ह उत्पादन ओळींमध्ये अनेकदा उच्च पातळीचे कंपन, स्वयंचलित सामग्री हाताळणी आणि विस्तृत सेन्सर नेटवर्क समाविष्ट असतात. यांत्रिकरित्या सुरक्षित कनेक्टर सतत ऑपरेशन दरम्यान विश्वसनीय कनेक्शन राखण्यात मदत करू शकतो.
पॅकेजिंग मशिनरी
पॅकेजिंग उपकरणे उत्पादने, पोझिशन्स, कंटेनर आणि मशीन स्थिती यांच्या अचूक शोधावर अवलंबून असतात. M12 सेन्सर कनेक्शन्स सेन्सर्स आणि ऑटोमेशन कंट्रोल सिस्टम्समधील वायरिंग सुलभ करू शकतात.
अन्न प्रक्रिया
वॉशडाउन वातावरणात योग्य पर्यावरणीय संरक्षणासह कनेक्टर आवश्यक आहेत. IP67-रेट केलेले M12 कनेक्शन विचारात घेतले जाऊ शकते जेथे धूळ आणि ओलावा प्रतिरोध आवश्यक आहे, जर संपूर्ण स्थापना योग्यरित्या डिझाइन केली गेली आणि देखरेख केली गेली.
स्मार्ट उत्पादन आणि IO-Link
IO-Link-सक्षम सेन्सर पारंपारिक सेन्सिंग सिग्नल व्यतिरिक्त प्रक्रिया डेटा आणि निदान प्रदान करू शकतात. या कनेक्ट केलेल्या उपकरणांसाठी योग्य 4-पिन M12 कॉन्फिगरेशन एक व्यावहारिक इंटरफेस प्रदान करू शकते.
तुम्ही योग्य M12 सेन्सर कनेक्टर कसा निवडावा?
M12 कनेक्टर निवडणे फक्त सर्वात कमी किमतीचा पर्याय निवडण्याऐवजी सेन्सरच्या इलेक्ट्रिकल आणि मेकॅनिकल आवश्यकतांपासून सुरुवात केली पाहिजे.
- पिन मोजणीची पुष्टी करा.किती पॉवर, सिग्नल, कम्युनिकेशन आणि सहाय्यक कनेक्शन आवश्यक आहेत ते ठरवा.
- व्होल्टेज आणि वर्तमान आवश्यकता तपासा.निवडलेले कॉन्फिगरेशन अनुप्रयोगासाठी पुरेशी विद्युत क्षमता प्रदान करते याची खात्री करा.
- कोडिंग प्रकार निवडा.A-कोडित M12 कनेक्टर सामान्यतः सेन्सर आणि ॲक्ट्युएटर अनुप्रयोगांशी संबंधित असतात.
- पर्यावरणीय परिस्थितीचे मूल्यांकन करा.पाणी, धूळ, तेल, रसायने, तापमान, कंपन आणि बाहेरील प्रदर्शनाचा विचार करा.
- शिल्डिंग आवश्यक आहे का ते ठरवा.EMI-संवेदनशील ॲनालॉग आणि डिजिटल कम्युनिकेशन ऍप्लिकेशन्ससाठी शिल्डेड आवृत्त्या फायदेशीर ठरू शकतात.
- योग्य केबल निवडा.औद्योगिक वातावरणाची मागणी करण्यासाठी PUR फायदेशीर ठरू शकते, तर PVC कमी आक्रमक अनुप्रयोगांना अनुकूल असू शकते.
- कनेक्टर अभिमुखता निर्दिष्ट करा.सरळ आणि उजव्या कोनातील डिझाईन्स केबल रूटिंग आणि उपलब्ध इंस्टॉलेशन स्पेस ऑप्टिमाइझ करण्यात मदत करू शकतात.
IO-Link अनुप्रयोगांसाठी, 4-पिन ए-कोडेड कॉन्फिगरेशन ही एक सामान्य निवड आहे. जेथे केबल चालते, इलेक्ट्रोमॅग्नेटिक परिस्थिती किंवा मशीनची हालचाल आवश्यक असते, तेथे केबलचे बांधकाम आणि शील्डिंगचे मूल्यांकन कनेक्टरसहच केले पाहिजे.
रीयुनियनचे M12 सोल्यूशन व्यावहारिक निवड कशामुळे होते?
रीयुनियन एकात्मिक उत्पादन प्रक्रियेमध्ये कनेक्टर उत्पादन, केबल प्रक्रिया, असेंब्ली आणि इलेक्ट्रिकल चाचणी एकत्र करते. हा दृष्टीकोन अचूक मशीनिंग आणि निवडक प्लेटिंगपासून इंजेक्शन मोल्डिंग आणि अंतिम तपासणीपर्यंत गंभीर उत्पादन टप्प्यांवर अधिक नियंत्रण प्रदान करतो.
कंपनीच्या M12 कनेक्टर उत्पादनामध्ये ऑटोमेटेड असेंबली आणि 100% इलेक्ट्रिकल व्हेरिफिकेशन समाविष्ट आहे ज्यामध्ये सातत्य, इन्सुलेशन रेझिस्टन्स आणि डायलेक्ट्रिक विथस्टँड समाविष्ट आहे. बॅच पर्यावरण चाचणीचा वापर IP67 सीलिंग आणि सॉल्ट मिस्ट रेझिस्टन्स या पॅरामीटर्ससाठी देखील केला जातो.
OEM आणि सिस्टम इंटिग्रेटर्ससाठी, कस्टमायझेशन कनेक्टर बॉडीच्या पलीकडे वाढू शकते. उपलब्ध पर्यायांमध्ये हे समाविष्ट आहे:
- 2- ते 17-पिन कॉन्फिगरेशन
- सानुकूल केबलची लांबी 0.2 मी ते 20 मी
- PUR किंवा PVC केबल जॅकेट
- सरळ किंवा उजव्या कोन कॉन्फिगरेशन
- पॅनेल-माउंट किंवा केबल-माउंट डिझाइन
- ढाल किंवा असुरक्षित बांधकाम
- सोल्डर, क्रिंप, डिप-सोल्डर किंवा फ्लाइंग-लीड टर्मिनेशन
- सानुकूल केबल मार्किंग आणि पॅकेजिंग
पुरवठादारांचे मूल्यमापन करणाऱ्या खरेदीदारांसाठी, गुणवत्ता प्रणाली आणि शोधण्यायोग्यता कनेक्टरच्या भौतिक वैशिष्ट्यांइतकीच महत्त्वाची असू शकते. रीयुनियन म्हणते की त्याचे उत्पादन ISO 9001, ISO 14001, आणि ISO 13485 व्यवस्थापन प्रणाली अंतर्गत, RoHS-अनुरूप सामग्री आणि राखून ठेवलेल्या तपासणी दस्तऐवजांसह चालते.
वारंवार विचारले जाणारे प्रश्न
1. M12 मालिका औद्योगिक सेन्सर कनेक्टर मुख्यतः कशासाठी वापरला जातो?
M12 सेन्सर कनेक्टर मुख्यतः औद्योगिक सेन्सरला कंट्रोल सिस्टम, PLC, I/O मॉड्यूल्स आणि ऑटोमेशन उपकरणांसह जोडण्यासाठी वापरला जातो. ठराविक ऍप्लिकेशन्समध्ये प्रॉक्सिमिटी सेन्सर्स, फोटोइलेक्ट्रिक सेन्सर्स, प्रेशर सेन्सर्स, तापमान सेन्सर्स आणि IO-Link डिव्हाइसेसचा समावेश होतो.
2. IO-Link साठी कोणते M12 कॉन्फिगरेशन सामान्यतः वापरले जाते?
4-पिन ए-कोडेड M12 कॉन्फिगरेशन सामान्यतः IO-Link सेन्सर अनुप्रयोगांसाठी वापरले जाते. एक सामान्य व्यवस्था वीज जोडणी आणि C/Q कम्युनिकेशन लाइन प्रदान करते. जेथे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप किंवा जास्त काळ केबल चालवण्याचा प्रश्न असेल तेथे शिल्डेड आवृत्त्या आणि योग्य औद्योगिक केबल बांधकाम निवडले जाऊ शकते.
3. M12 कनेक्टर पॉवर आणि डेटा दोन्ही प्रसारित करू शकतो?
होय. पिन कॉन्फिगरेशन आणि ऍप्लिकेशनवर अवलंबून, M12 कनेक्शन पॉवर आणि सिग्नल किंवा कम्युनिकेशन दोन्ही कार्ये करू शकते. उदाहरणार्थ, 4-पिन कॉन्फिगरेशन पॉवर आणि IO-Link डेटाला समर्थन देऊ शकते, तर उच्च-पिन-काउंट आवृत्त्या अतिरिक्त सिग्नल सामावून घेऊ शकतात.
4. M12 कनेक्टर ओल्या किंवा धुळीने भरलेल्या औद्योगिक वातावरणासाठी योग्य आहे का?
योग्यरित्या डिझाइन केलेले आणि योग्यरित्या जोडलेले M12 कनेक्टर मजबूत पर्यावरण संरक्षण प्रदान करू शकतात. रीयुनियनच्या सेन्सर कनेक्टर श्रेणीला मॅटेड स्थितीत IP67 रेट केले गेले आहे, ज्यामुळे ते अनेक धूळयुक्त, ओले, बाहेरील आणि वॉशडाउन-संबंधित अनुप्रयोगांसाठी योग्य बनते. संपूर्ण स्थापनेचे नेहमी वास्तविक पर्यावरणीय परिस्थितीसाठी मूल्यांकन केले पाहिजे.
5. सानुकूलित M12 असेंब्लीसाठी कोणते केबल पर्याय उपलब्ध आहेत?
सानुकूलित असेंब्ली वेगवेगळ्या केबल लांबी, PUR किंवा PVC जॅकेट, सरळ किंवा उजव्या-कोन कनेक्टर कॉन्फिगरेशन, शील्डिंग पर्याय आणि सिंगल-एंडेड किंवा डबल-एंडेड केबल असेंब्लीसह पुरवल्या जाऊ शकतात. हे कनेक्शनला वेगवेगळ्या मशीन लेआउट्स आणि सेन्सर इंस्टॉलेशन आवश्यकतांशी जुळवून घेण्यास अनुमती देते.
निष्कर्ष
एक विश्वसनीय सेन्सर नेटवर्क विश्वसनीय भौतिक कनेक्शनसह सुरू होते. योग्य M12 कनेक्टर सुरक्षित यांत्रिक वीण, पर्यावरण संरक्षण, कमी संपर्क प्रतिकार, लवचिक सिग्नल क्षमता आणि आधुनिक ऑटोमेशन आर्किटेक्चरसह सुसंगतता प्रदान करू शकतो. मल्टिपल पिन कॉन्फिगरेशन, शील्ड केलेले पर्याय, IP67 संरक्षण आणि सानुकूलित केबल असेंब्लीसह, रीयुनियनचे M12 सोल्यूशन औद्योगिक सेन्सिंग आवश्यकतांच्या विस्तृत श्रेणीस समर्थन देऊ शकते. जर तुम्ही नवीन सेन्सर सिस्टमची योजना करत असाल किंवा विद्यमान औद्योगिक कनेक्टर बदलत असाल, तर M12 मालिका इंडस्ट्रियल सेन्सर कनेक्टरबद्दल अधिक जाणून घ्या आणिआमच्याशी संपर्क साधातांत्रिक मार्गदर्शनासाठी, सानुकूलित वैशिष्ट्यांसाठी आणि अनुप्रयोग-केंद्रित अवतरणासाठी.
