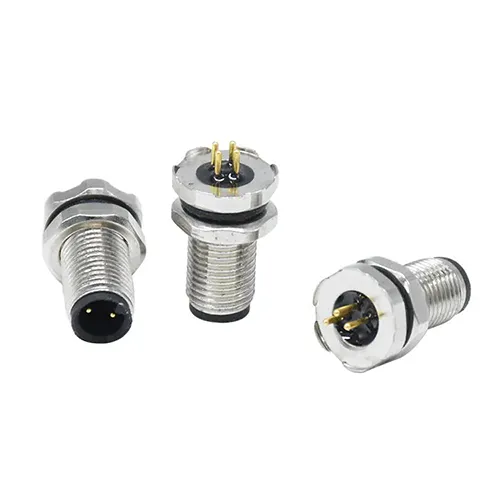

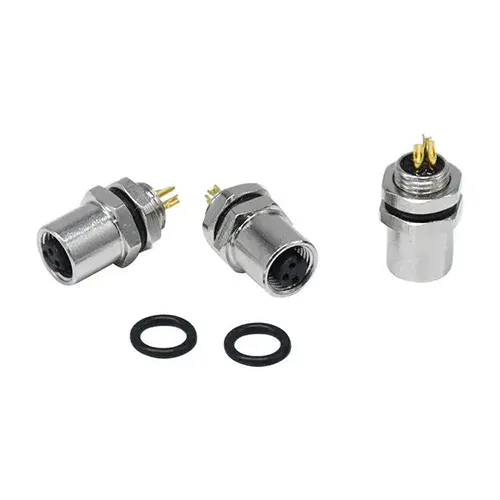

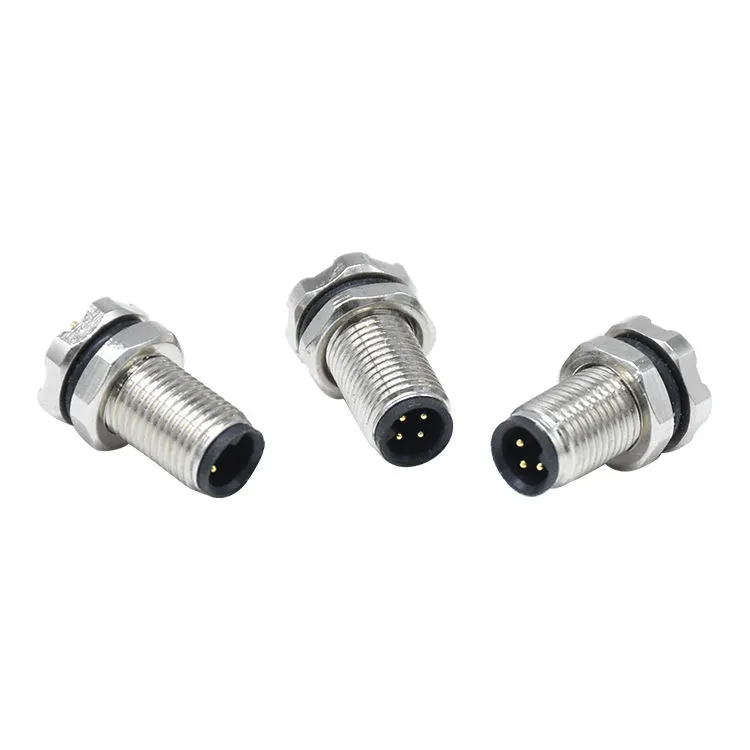

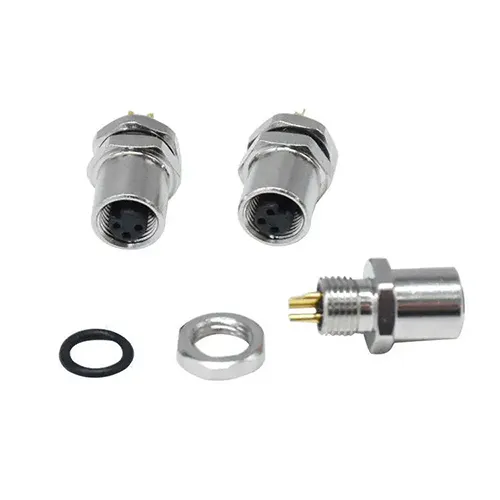

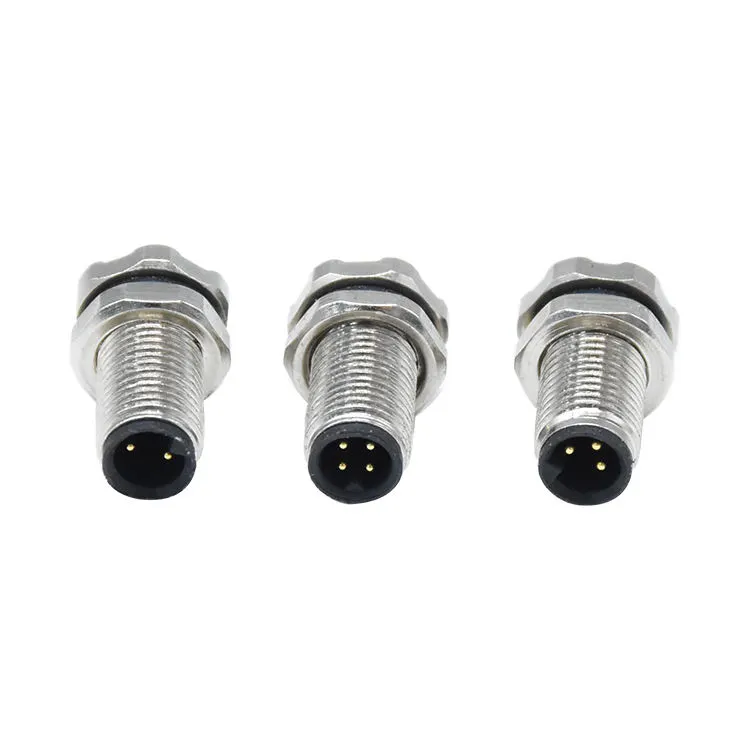

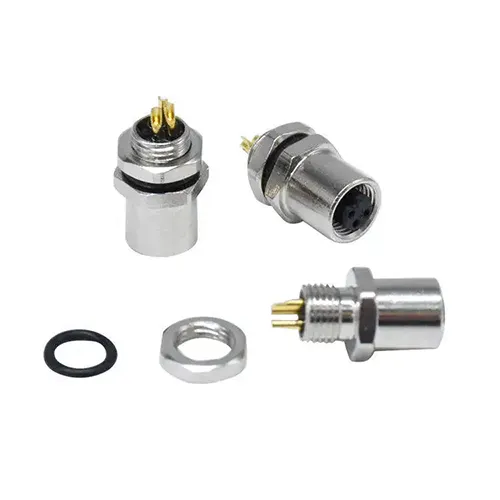

दरीयुनियन M5 मालिका औद्योगिक कनेक्टरफक्त सीएडी लायब्ररीतच नव्हे तर कारखान्याच्या मजल्यावर जन्म झाला. आम्ही अभियंत्यांना कॉम्पॅक्ट पिक-अँड-प्लेस हेड्सवर मोठ्या आकाराच्या M8 प्लगसह संघर्ष करताना पाहिले — म्हणून आम्ही हा DIN EN 61076‑2‑105 अनुरूप लघु वर्तुळाकार कनेक्टर तयार केला आहे जिथे इतर बसू शकत नाहीत. 5 मिमी कपलिंग थ्रेडसह, ते फक्त सेन्सर पिच कमी करते15 मिमीपर्यंत कॅबिनेट जागा बचत सक्षम करणे३०%. 2-, 3- आणि 4-पिन कॉन्फिगरेशनमध्ये उपलब्ध, ते सेन्सर सिग्नल, 4-20mA ॲनालॉग लूप आणि कमी-पावर वितरण हाताळते. थ्रेडेड लॉकिंग यंत्रणा 200+ रोबोटिक इंस्टॉलेशन्सवर फील्ड-सत्यापित केली गेली आहे - ती सतत 50Hz कंपन अंतर्गत ढिले होण्यास प्रतिकार करते. रियुनियनच्या शेन्झेन सेलमध्ये संपूर्णपणे उत्पादित, प्रत्येक बॅचची 100% विद्युत चाचणी होते. हा फक्त एक छोटा कनेक्टर नाही — तो आहेविश्वसनीयता सुधारणाउच्च घनता ऑटोमेशन साठी.
| वैशिष्ट्य | फायदा (फील्ड नोट्ससह) |
| कॉम्पॅक्ट 5 मिमी थ्रेडेड इंटरफेस | उद्योगाचे सर्वात लहान मानक — 15 मिमी सेन्सर पिच मिळवा.सत्यापित6-अक्षीय रोबोट मनगट रेट्रोफिटमध्ये. |
| IP67 पर्यावरण संरक्षण | धूळ घट्ट + 1m/30min विसर्जन.सिद्धआग्नेय आशियातील मान्सून हंगामात बाह्य AGV वर. |
| थ्रेडेड लॉकिंग यंत्रणा | 50Hz कंपन सहन करते -पुन्हा घट्ट नाहीहाय-स्पीड कन्व्हेयर्सवर 6 महिन्यांनंतर आवश्यक आहे. |
| DIN EN 61076‑2‑105 अनुपालन | सह आंतरकार्यक्षमतेची हमी देतेकोणतेहीM5-सुसंगत सेन्सर किंवा केबल, फक्त आमचेच नाही. |
| एकाधिक समाप्ती शैली | सोल्डर, पीसीबी आणि फ्लाइंग-लीड पॅनेल-माउंट आवृत्त्या |
| पॅरामीटर | तपशील | आमची अंतर्गत चाचणी मर्यादा (पूर्वी प्रकाशित केलेली नाही) |
| डिझाइन मानक | DIN EN 61076‑2‑105 | — |
| संपर्क | 2, 3, किंवा 4 पिन | — |
| वर्तमान रेटिंग | 1A | 1.2A सतत (सुरक्षा मार्जिन) |
| व्होल्टेज रेटिंग | 60V | — |
| व्होल्टेज सहन करणे | 800V | 1,000V (बॅच नमुना) |
| वायर गेज | 26AWG ~ 30AWG | — |
| इन्सुलेटर साहित्य | PA66 | — |
| संपर्क प्रतिकार | ≤3mΩ (प्रारंभिक) | 500 चक्रांनंतर ≤4mΩ राहते |
| संरक्षण रेटिंग | IP67 (मिळलेला) | प्रत्येक बॅच: 5 नमुने 1m/30 मिनिटांनी बुडलेले |
| मीठ धुके प्रतिकार | ४८ तास | — |
| केबल जॅकेट पर्याय | PVC (मानक) / PUR (तेल-प्रतिरोधक) | — |
सर्व साहित्य RoHS अनुरूप. प्रत्येकरीयुनियन M5 मालिका औद्योगिक कनेक्टर100% सातत्य, इन्सुलेशन (≥5000MΩ), आणि डायलेक्ट्रिक चाचणी केली आहे. बॅच-स्तरीय थर्मल सायकलिंग (-25°C ↔ +85°C, 100 सायकल)
रीयुनियनचा 4,000m² समर्पित सेल OEM ला अनुमती देतोM5 मालिका औद्योगिक कनेक्टरगुणवत्तेशी तडजोड न करता. पर्यायांमध्ये हे समाविष्ट आहे:
- केबल असेंब्ली— 0.2m ते 15m, PUR/PVC, सिंगल/डबल-एंडेड, ओव्हरमोल्ड केलेले किंवा त्याशिवाय.
- अभिमुखता- सरळ किंवा काटकोन; पॅनेल-माऊंट किंवा केबल-माऊंट.
- संपर्क लोडिंग— 2, 3, किंवा 4 पिन भरवा; न वापरलेल्या पोकळ्यांसाठी डमी पिन.

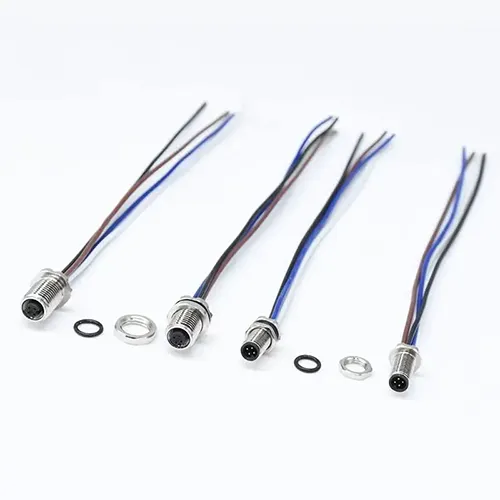

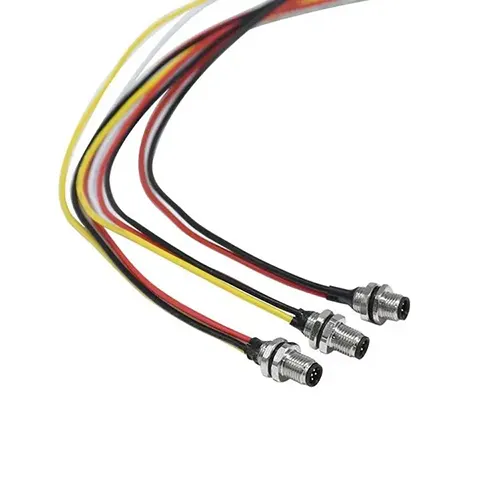

- समाप्ती— सोल्डर, पीसीबी किंवा फ्लाइंग-लीड (स्ट्रिप केलेले आणि टिन केलेले).
- चिन्हांकित आणि रंग— सानुकूल मुद्रण, उष्णता-संकुचित लेबले; काळा/राखाडी मानक, उच्च व्हॉल्यूम ऑर्डरवर इतर रंग.
उत्पादन पारदर्शकता:
- CNC स्विस lathes- शेल्सवर ±0.02 मिमी सहिष्णुता.
- निवडक प्लेटिंग— ऑटोमेटेड बॅरल — निकेलपेक्षा जास्त सोने, प्रत्येक उत्पादन लॉटवर XRF द्वारे सत्यापित केलेली जाडी.
- इंजेक्शन मोल्डिंग— PA66 वर्ग 100,000 क्लीन-रूममध्ये.
- केबल एक्सट्रूझन— इन-हाउस PUR/PVC — आउटसोर्सिंग परिवर्तनशीलता नाही.
- विधानसभा— टॉर्क-नियंत्रित, दृष्टी-निरीक्षण केलेले संपर्क प्लेसमेंट.
- चाचणी— 100% इलेक्ट्रिकल + बॅच IP67 / मीठ स्प्रे / थर्मल सायकल.
- पॅकेजिंग— डेसीकंट, निर्यात-दर्जाच्या कार्टनसह अँटी-स्टॅटिक व्हॅक्यूम.
| पैलू | पुनर्मिलन M5 मालिका | प्रीमियम युरोपियन M5 ब्रँड | कमी-किंमत अनब्रँडेड M5 |
| किंमत | किफायतशीर व्हॉल्यूम किंमत | 3–4× जास्त | स्वस्त आगाऊ |
| DIN अनुपालन | पूर्ण + दस्तऐवजीकरण चाचणी अहवाल | होय | अनेकदा पालन होत नाही |
| 100% इलेक्ट्रिकल चाचणी | प्रत्येक युनिट | नमुना-आधारित | यादृच्छिक किंवा काहीही नाही |
| IP67 पडताळणी | बॅच विसर्जन-चाचणी केली | बॅच-चाचणी केली | सत्यापित नाही |
| केबल असेंब्ली | घरातीलनियंत्रित | अनेकदा आउटसोर्स केले जाते | मॅन्युअल, विसंगत |
| शोधण्यायोग्यता | ERP- शोधण्यायोग्य: राळ → समाप्त कनेक्टर | होय | काहीही नाही |
| आघाडी वेळ | 12-15 दिवस | 4-8 आठवडे | अप्रत्याशित |
| सानुकूलित MOQ | कमी (कस्टम असेंब्लीसाठी 100 पीसी) | उच्च (५००+) | ऑफर नाही |
| तांत्रिक सहाय्य | 24-तास प्रतिसाद,10-व्यक्ती अभियांत्रिकी संघ | चांगले पण हळू | मर्यादित |
| ISO प्रमाणपत्रे | 9001, 14001,13485 | सहसा 9001 | सामान्यतः काहीही नाही |
| प्रमाणन | व्याप्ती | आम्ही कसे सत्यापित करतो |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन | वार्षिक तृतीय-पक्ष पाळत ठेवणे |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन | 2025 ऑडिटमध्ये शून्य गैर-अनुरूपता |
| ISO 13485:2016 | वैद्यकीय उपकरणाची गुणवत्ता (निदान उपकरणांसाठी) | M5 वर्ग I वैद्यकीय उपकरणांमध्ये वापरले |
| RoHS | EU घातक पदार्थ अनुपालन | प्रति बॅच ICP-OES चाचणी |
डीआयएन स्पेक एक पुराणमतवादी किमान आहे. वास्तविक-जगातील वापरामध्ये, आमचेM5 मालिका औद्योगिक कनेक्टरसातत्याने साध्य करते300-500 चक्रसंपर्क प्रतिकार मर्यादेत राहून.
- नट टॉर्क निश्चित करणे:0.2–0.3Nm — हाताने घट्ट आणि लहान रेंचसह चतुर्थांश वळण. जास्त घट्ट केल्याने ओ-रिंगवर ताण येतो.
- ओ-रिंग बदलणे:गंभीर सीलिंग ऍप्लिकेशन्ससाठी 50-100 वीण चक्रानंतर.
- केबल बेंड त्रिज्या:प्रवेश बिंदूवर किमान 5× केबल व्यास.
- वीण शक्ती:फक्त हाताने घट्ट — थ्रेड सक्ती करण्यासाठी कधीही पक्कड वापरू नका.
- अभिमुखता:वॉशडाउन क्षेत्रांसाठी, पूलिंग टाळण्यासाठी केबल बाहेर पडा खाली निर्देशित करा.
आक्रमक रसायनांसाठी (उदा. पेरासिटिक ऍसिड), आम्ही प्रतिबंधात्मक देखभाल म्हणून PUR केबल आणि वार्षिक ओ-रिंग बदलण्याची शिफारस करतो.
