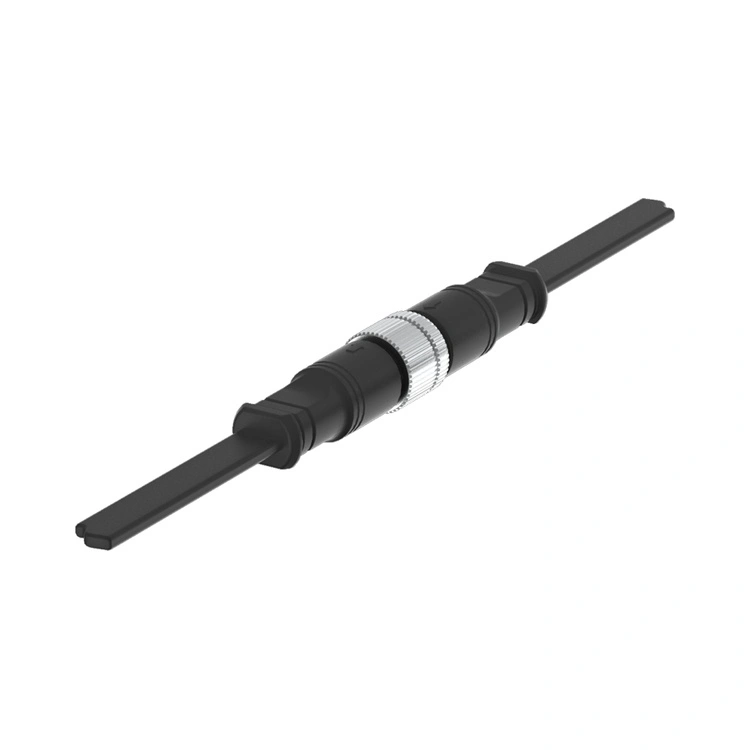

M16 मालिका LED लाइट कनेक्टर हे बुद्धिमान एलईडी लाइटिंग सिस्टमसाठी रीयुनियनचे विशेष इंटरकनेक्ट आहे—मंद नियंत्रण असलेल्या स्ट्रीट लाइटपासून ते रंग बदलण्याच्या क्षमतेसह आर्किटेक्चरल लाइटिंगपर्यंत. हा थ्रेडेड वर्तुळाकार कनेक्टर IP67/IP68 सीलिंगसह एक मजबूत 16mm इंटरफेस एकत्र करतो, ज्यामुळे ते बाहेरच्या स्थापनेसाठी योग्य बनते जेथे पॉवर आणि सिग्नल अखंडता दोन्ही आवश्यक आहेत.
की हायब्रिड 2+4 पिन आवृत्ती (2 पॉवर पिन + 4 सिग्नल पिन) सह 2- ते 8-पिन कॉन्फिगरेशनमध्ये उपलब्ध आहे, M16 मालिका उच्च-वर्तमान पॉवर वितरण (15A पर्यंत) आणि कमी-व्होल्टेज नियंत्रण सिग्नल (DALI, DMX, 0-10V dimming) किंवा सिंगल-5 RS- 5-8 कनेक्टरमध्ये समर्थन करते.
उत्तम हवामान प्रतिकारासह उच्च-तापमानाच्या थर्माप्लास्टिकपासून घरे तयार केली जातात, तर संपर्क कमी आणि स्थिर संपर्क प्रतिकार सुनिश्चित करण्यासाठी निवडक सोन्याच्या प्लेटिंगसह पितळापासून मशिन केले जाते. रीयुनियन M16 मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे बनवते — अचूक मशीनिंग आणि इंजेक्शन मोल्डिंगपासून स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणी.

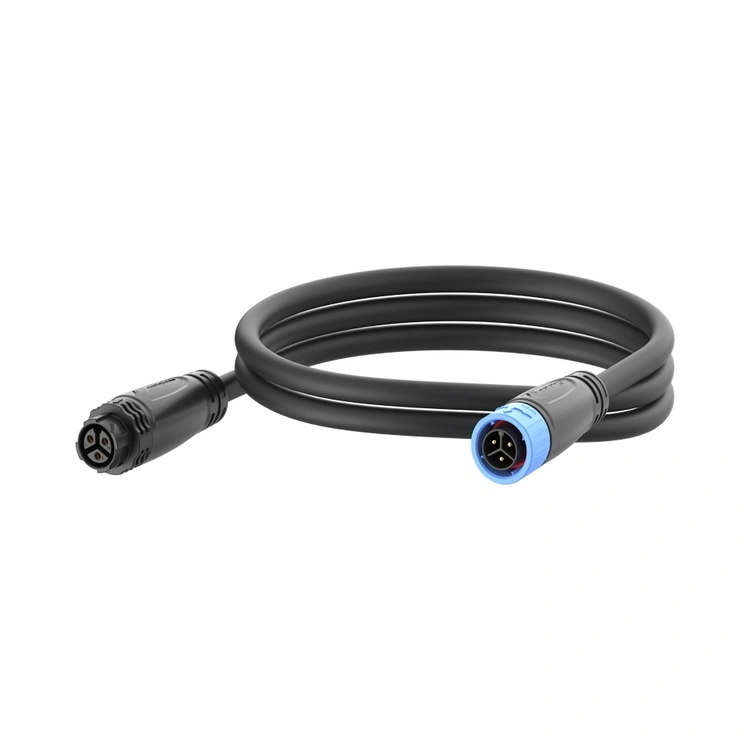

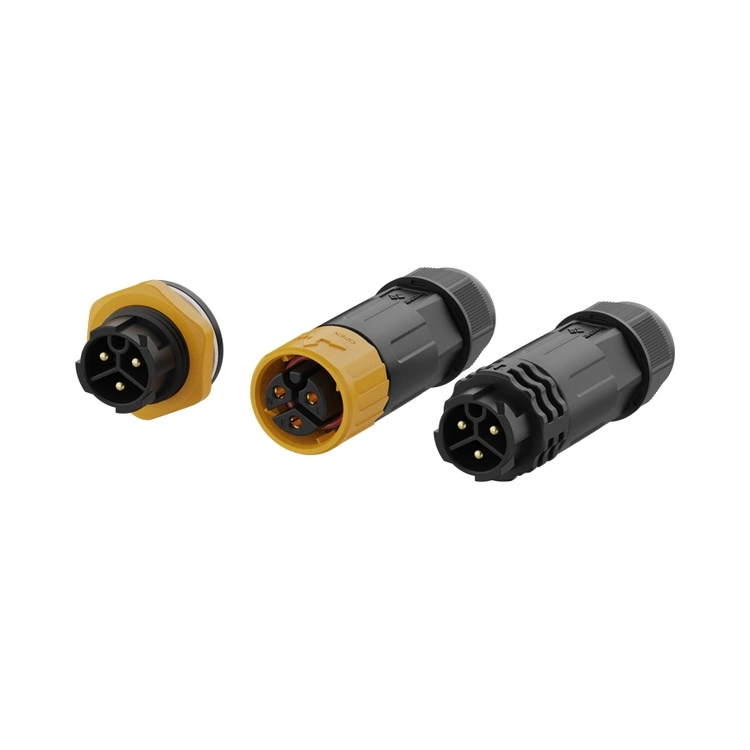

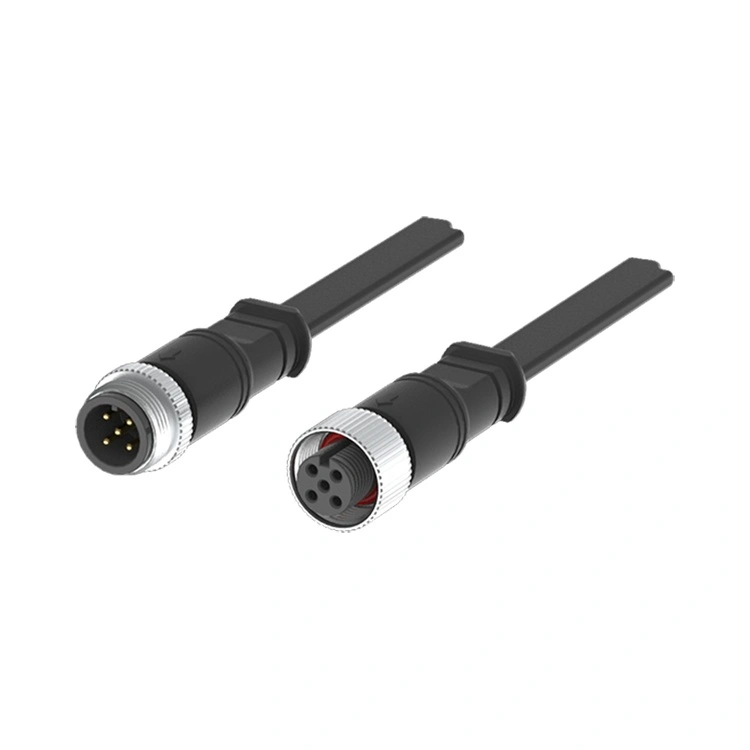

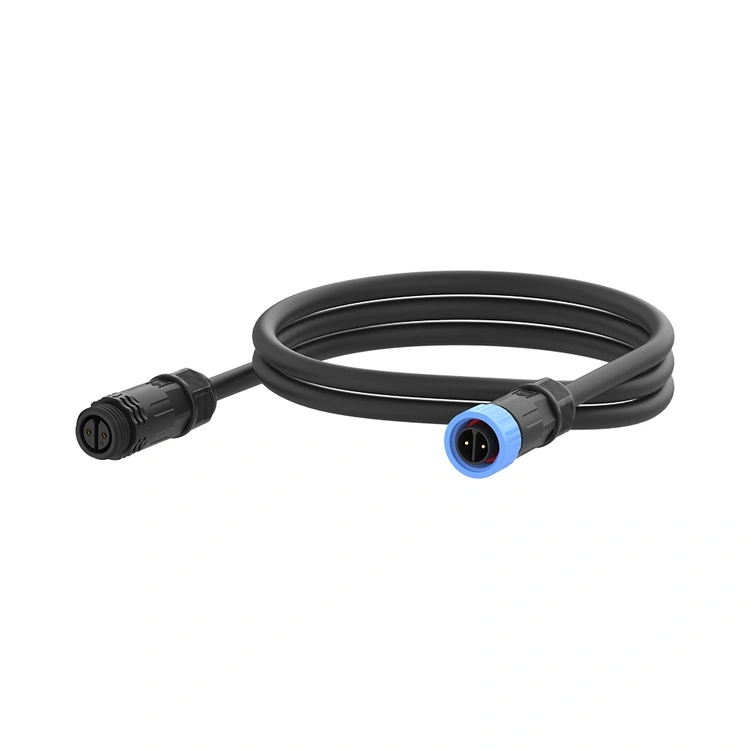

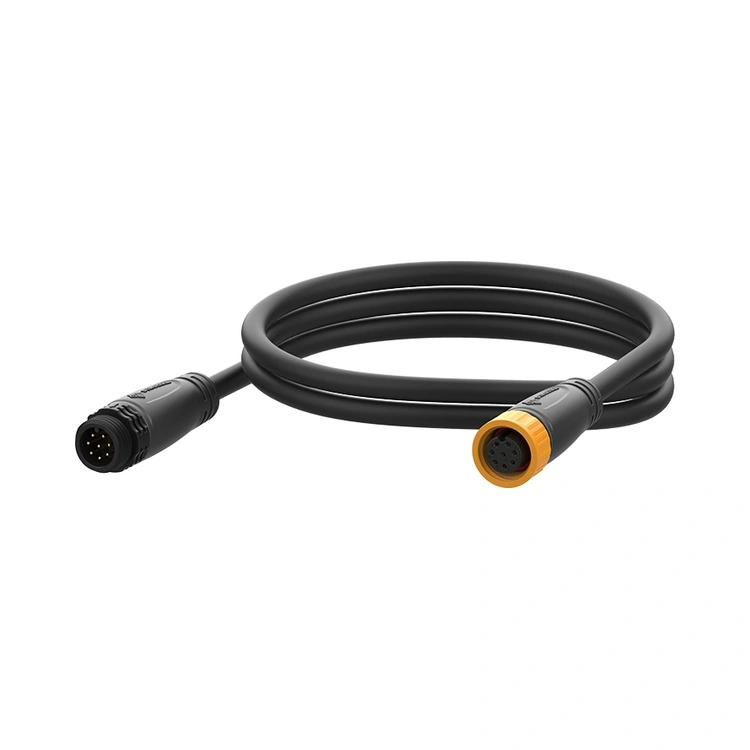

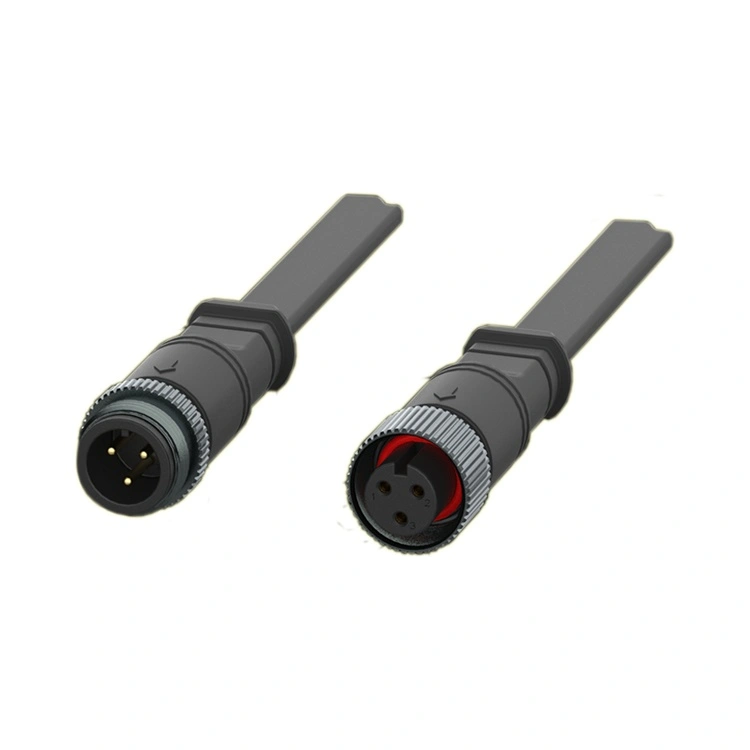

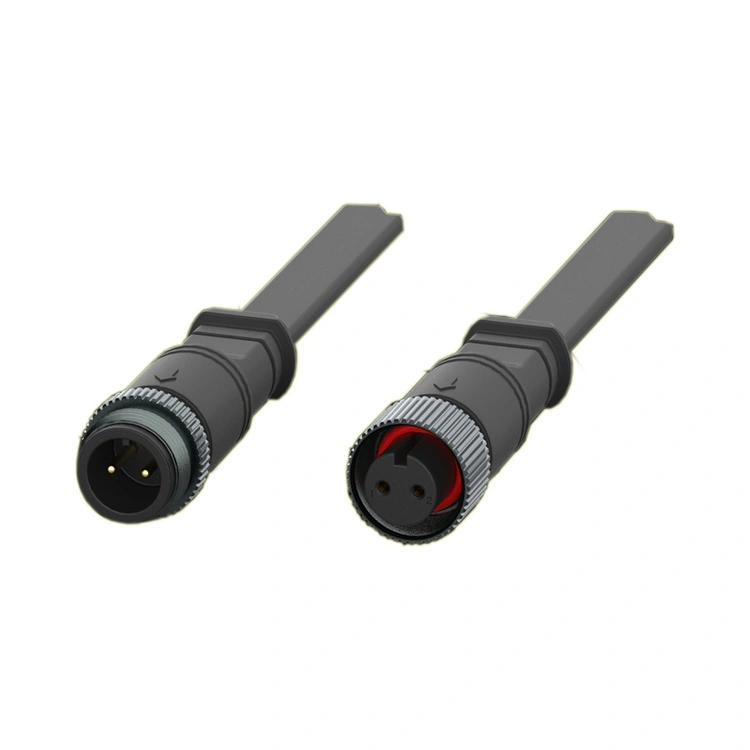

सोल्डर किंवा PCB टर्मिनेशनसह पॅनेल-माउंट आणि केबल-माउंट आवृत्त्यांमध्ये उपलब्ध, M16 मालिका विविध ल्युमिनेअर डिझाइन्सशी जुळवून घेते. स्मार्ट शहरे, बोगदे किंवा स्पोर्ट्स स्टेडियमसाठी कनेक्टेड लाइटिंग सिस्टम डिझाइन करणाऱ्या अभियंत्यांसाठी, हा कनेक्टर विश्वसनीय, हवामान-सील केलेला इंटरकनेक्ट प्रदान करतो जो केबलची संख्या कमी करतो आणि स्थापना सुलभ करतो.
| वैशिष्ट्य | लाभ |
| IP67/IP68 पर्यावरणीय सीलिंग | धूळ, पाऊस आणि तात्पुरते विसर्जन सहन करते—बाहेरील रस्त्यावरील दिवे, बोगदा प्रकाश आणि क्रीडा स्टेडियमसाठी विश्वसनीय. |
| हायब्रिड 2+4 पिन कॉन्फिगरेशन | एका कनेक्टरमध्ये 2 पॉवर पिन (10A) आणि 4 सिग्नल पिन (3A) एकत्र करते—केबलची संख्या कमी करते आणि ल्युमिनेअर वायरिंग सुलभ करते. |
| 15A पर्यंत पॉवर रेटिंग | हाय-पॉवर LED लोड हाताळते—स्ट्रीट लाइट, फ्लडलाइट आणि स्टेडियम लाइटिंगसाठी योग्य. |
| सिग्नल-अनुकूल डिझाइन | वेगळे पॉवर आणि सिग्नल संपर्क हस्तक्षेप टाळतात |
| थ्रेडेड लॉकिंग यंत्रणा | कंपन-प्रतिरोधक वीण-वारा, वाहतूक कंपन आणि थर्मल सायकलिंगपासून सैल होण्यापासून प्रतिबंधित करते. |
| गोल्ड-प्लेटेड पितळ संपर्क | कमी संपर्क प्रतिकार (≤3mΩ) आणि गंज संरक्षण — सातत्यपूर्ण LED ड्रायव्हर आणि नियंत्रण सिग्नल कार्यप्रदर्शन राखते. |
| -40°C ते +105°C ऑपरेशन | विस्तृत तापमान श्रेणी अत्यंत बाह्य परिस्थिती कव्हर करते—आर्क्टिक हिवाळ्यापासून वाळवंटातील उन्हाळ्यापर्यंत. |
| मल्टी-पिन पर्याय (2-8 पिन) | साध्या पॉवर-ओन्ली ल्युमिनेअर्स आणि जटिल मल्टी-चॅनेल रंग-बदलणारे फिक्स्चर समर्थित करते. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 2+4-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| वर्तमान रेटिंग | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| वायर विभाग | 0.75-1.5 मिमी² | 0.75-1.5 मिमी² | 0.5-1.0 मिमी² | 0.5-1.0 मिमी² | 0.25-0.5 मिमी² | 0.25-0.5 मिमी² | 0.25-0.5 मिमी² | १.५/०.५ मिमी² |
ऑपरेटिंग तापमान:-40°C ~ +105°C
संरक्षण रेटिंग:IP67 / IP68 (मिळलेला)
गृहनिर्माण साहित्य:उच्च-तापमान थर्मोप्लास्टिक
संपर्क साहित्य:सोन्याचा मुलामा असलेला तांब्याचा धातू
संपर्क प्रतिकार:≤3mΩ
वीण चक्र:≥५००
ज्वलनशीलता रेटिंग:UL 94 V-0
सर्व साहित्य RoHS अनुरूप
स्मार्ट स्ट्रीट लाइटिंग- DALI किंवा 0-10V नियंत्रणासह केंद्रीकृत मंदीकरण आणि निरीक्षण प्रणाली.
टनेल लाइटिंग- मंद होणे आणि फॉल्ट रिपोर्टिंगसह उच्च-शक्तीचे ल्युमिनेअर.
आर्किटेक्चरल आणि दर्शनी प्रकाशयोजना- RGB आणि ट्यूनेबल-व्हाइट सिस्टम ज्यांना DMX नियंत्रण आवश्यक आहे.
स्टेडियम आणि क्रीडा प्रकाशयोजना- ऑन-साइट मंद आणि नियंत्रणासह उच्च-शक्ती फ्लडलाइट्स.
औद्योगिक हाय-बे लाइटिंग- मोशन सेन्सिंग आणि डेलाइट हार्वेस्टिंगसह वेअरहाऊस आणि फॅक्टरी लाइटिंग.
सागरी आणि ऑफशोर लाइटिंग- जहाजे आणि ऑफशोअर प्लॅटफॉर्मसाठी गंज-प्रतिरोधक फिक्स्चर.
सौरऊर्जेवर चालणारी प्रकाशयोजना- बॅटरी व्यवस्थापन आणि मंदीकरणासह ऑफ-ग्रीड प्रणाली.
सिंगापूरचे लँड ट्रान्सपोर्ट ऑथॉरिटी DALI प्रोटोकॉलद्वारे सेंट्रलाइज्ड डिमिंग आणि फॉल्ट रिपोर्टिंगसह 25,000 स्ट्रीट लाइट्सचे स्मार्ट एलईडी ल्युमिनेअर्समध्ये अपग्रेड करत आहे. प्रकल्पासाठी एकाच केबलमध्ये पॉवर आणि DALI कंट्रोल सिग्नल दोन्ही वाहून नेण्यास सक्षम कनेक्टर्सची आवश्यकता आहे - स्थापना जटिलता आणि केबलची किंमत कमी करणे. रीयुनियनने M16 मालिका 2+4 हायब्रिड कॉन्फिगरेशन (एलईडी ड्रायव्हरसाठी 2 पॉवर पिन, DALI साठी 4 सिग्नल पिन), IP67 सीलिंग आणि प्री-असेम्बल केलेले PUR केबल हार्नेससह पुरवले.25,000 हून अधिक कनेक्टर वितरित केले गेले संपूर्ण प्रकल्पात. सिंगापूरच्या उष्णकटिबंधीय हवामानात (उच्च आर्द्रता, मुसळधार पाऊस) 2 वर्षांच्या ऑपरेशननंतर, प्रकल्पाने अहवाल दिलाकनेक्टर अयशस्वी दर 0.01%. एकल-केबल इन्स्टॉलेशन सक्षम करण्यासाठी क्लायंटने 2+4 हायब्रीड डिझाइनचे श्रेय दिले, मागील वेगळ्या पॉवर/सिग्नल इंस्टॉलेशनच्या तुलनेत वायरिंगचा वेळ 35% कमी केला.
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M16 साठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रीयुनियनची M16 LED कनेक्टर उत्पादन लाइन कठोर प्रक्रिया नियंत्रणाखाली चालते. वास्तविक विसर्जन चाचणीद्वारे प्रत्येक उत्पादन बॅचवर IP67 सीलिंगची पडताळणी केली जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले जातात, जे तुमच्या गुणवत्ता ऑडिट आणि ग्राहक दस्तऐवजीकरण आवश्यकतांना समर्थन देतात.
2+4 संकरित कॉन्फिगरेशनसाठी विशेषतः मौल्यवान आहेस्मार्ट एलईडी लाइटिंग सिस्टम जेथे पॉवर आणि कंट्रोल सिग्नल दोन्ही आवश्यक आहेत:
2 पॉवर पिन LED ड्रायव्हरसाठी 250V वर उच्च प्रवाह (10A) वितरित करा.
4 सिग्नल पिन लो-व्होल्टेज कंट्रोल सिग्नल (उदा., DALI, DMX, 0-10V dimming, किंवा RS-485 डेटा) घेऊन जा.
दोन्ही एका कनेक्टरमध्ये एकत्र करून, तुम्ही स्वतंत्र पॉवर आणि सिग्नल केबल्सची गरज दूर करता—इंस्टॉलेशन वेळ, केबलची किंमत आणि पॅनेलची जागा कमी करते. हे विशेषतः स्मार्ट स्ट्रीट लाइटिंगसाठी मौल्यवान आहे, जेथे ल्युमिनेअर्स अनेकदा एकमेकांपासून दूर असतात आणि एकल हायब्रिड केबल चालवणे हे वेगळे पॉवर आणि कंट्रोल केबल्स चालवण्यापेक्षा जास्त किफायतशीर असते.
होय—२+४ हायब्रिड कॉन्फिगरेशन प्रदान करते4 स्वतंत्र सिग्नल संपर्क, एकाच कनेक्टरमध्ये अनेक प्रोटोकॉल वाहून नेण्याची परवानगी देते. उदाहरणार्थ:
डाळी 2 वायर (डेटा + ग्राउंड) आवश्यक आहेत.
DMX(RS-485) साठी 3 वायर (डेटा+, डेटा-, ग्राउंड) आवश्यक आहेत.
0-10V मंद होणे 2 तारांची आवश्यकता आहे (मंद + जमीन).
4 सिग्नल पिनसह, तुम्ही DALI (2 पिन) + एक अतिरिक्त नियंत्रण चॅनेल किंवा पूर्ण DMX अंमलबजावणी (3 पिन) + एक अतिरिक्त सपोर्ट करू शकता. अधिक सिग्नल लाईन्स (उदा. ट्यून करण्यायोग्य-पांढरा + RGB रंग नियंत्रण) आवश्यक असलेल्या अनुप्रयोगांसाठी, आम्ही 5-, 6- किंवा 8-पिन कॉन्फिगरेशन वापरण्याची शिफारस करतो. आमची अभियांत्रिकी टीम तुम्हाला तुमच्या विशिष्ट प्रोटोकॉल आवश्यकतांसाठी इष्टतम पिन कॉन्फिगरेशन निवडण्यात मदत करू शकते.
आउटडोअर एलईडी इंस्टॉलेशनमध्ये IP67/IP68 सीलिंग साध्य करण्यासाठी आणि राखण्यासाठी, रीयुनियन शिफारस करते:
वीण टॉर्क- ओ-रिंग पॅनेलच्या पृष्ठभागाशी संपर्क करेपर्यंत कपलिंग नट हाताने घट्ट करा, त्यानंतर अतिरिक्त टॉर्क लावा0.6-0.8Nmटॉर्क रेंच वापरणे. 1.0Nm पेक्षा जास्त नाही.
ओ-रिंग तपासणी- विकृती, क्रॅकिंग किंवा कडक होणे दिसल्यास ओ-रिंग बदला.
बदली वेळापत्रक- बाह्य LED स्थापनेसाठी (दररोज थर्मल सायकलिंग, यूव्ही एक्सपोजर, पाऊस), प्रतिबंधात्मक देखभालचा भाग म्हणून दर 2-3 वर्षांनी ओ-रिंग बदला.
केबल बेंड त्रिज्या- किमान बेंड त्रिज्या राखा5× केबल व्यास केबल सीलवर ताण टाळण्यासाठी कनेक्टर एंट्रीवर.
केबल अभिमुखता- बाहेरच्या स्थापनेसाठी, सील इंटरफेसजवळ पाणी जमा होण्यापासून रोखण्यासाठी केबलला खालच्या दिशेने जा.
साफसफाई- सीलशी तडजोड होण्यापासून मलबा टाळण्यासाठी कनेक्टरचे बाह्य भाग पुन्हा जोडण्यापूर्वी सौम्य डिटर्जंट आणि पाण्याने स्वच्छ करा.
