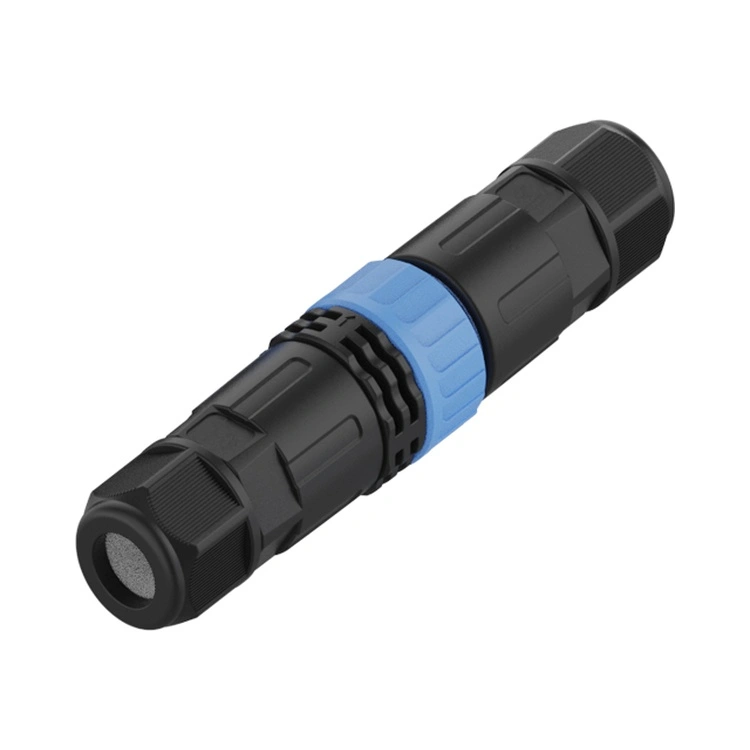

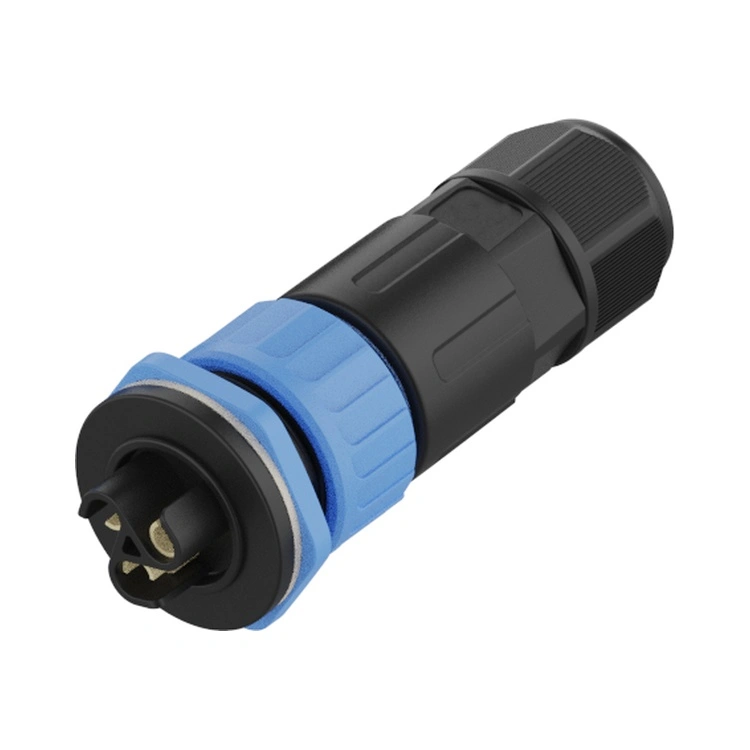

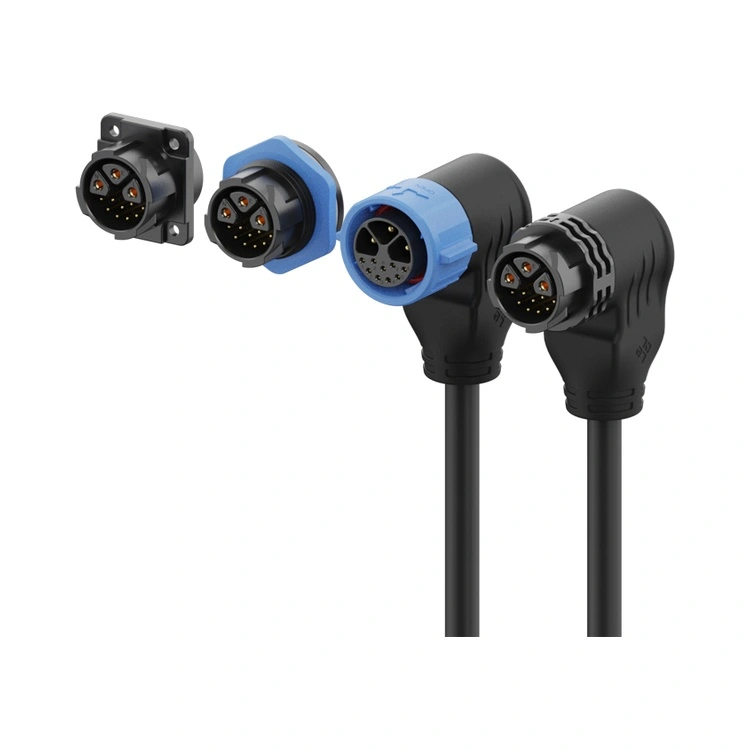

रियुनियन M25 मालिका LED लाईट कनेक्टर हे 1,000W वरील फिक्स्चरसाठी उद्देशाने तयार केलेले आहे जेथे थर्मल सायकलिंग (ΔT पर्यंत 145°C) आणि यांत्रिक शॉक सामान्यतः मानक M20 सोल्यूशन्स खराब करतात. जेनेरिक प्रतींच्या विपरीत, ही मालिका प्रत्येक उत्पादन बॅचला विषय देते:
1) 100% हिपॉट आणि संपर्क प्रतिकार चाचणी
2)IP67 जलरोधक चाचणी – 1 मीटर खोली, 30 मिनिटे, व्हिडिओ रेकॉर्डसह दस्तऐवजीकरण
3) थर्मल शॉक प्रमाणीकरण – -40°C ते +105°C पर्यंत सील शिथिलता न करता 500 चक्र
हा चाचणी प्रोटोकॉल आउटडोअर LED सिस्टीममधील #1 अयशस्वी मोडला थेट संबोधित करतो: वारा-प्रेरित केबल स्वेमुळे होणारे सूक्ष्म-मोशन फ्रेटिंग गंज. थ्रेडेड लॉकिंग यंत्रणा (शिफारस केलेले टॉर्क 1.2–1.5Nm) इंटरफेसचा दाब 80N पेक्षा जास्त राखते, 50m-उंच स्टेडियम मास्टवर आरोहित असतानाही स्थिर संपर्क सुनिश्चित करते.
| निवड निकष | रीयुनियन M25 मालिका एलईडी लाइट कनेक्टर | M20 मालिका (कमी क्षमता) | अनब्रँडेड M25 लुक-अलाइक |
| कमाल सतत प्रवाह | 30A (प्रति पॉवर पिन) | 30A (परंतु 85°C वर 22A पर्यंत कमी होते) | 30A चा दावा करा, परंतु 25A वर अयशस्वी (थर्मल इमेज रिपोर्ट नाही) |
| हायब्रिड पिन पर्याय | ३+२ / ३+५ /३+९ पिन | 2+2 फक्त (कस्टम MOQ 500+) | काहीही नाही - फक्त पॉवर शेल्स |
| IP67 जलरोधक | प्रत्येक बॅच – विसर्जन-चाचणी, फोटो राखून ठेवले | नमुना-आधारित (1 प्रति 1,000) | दस्तऐवजीकरण नाही |
| केबल OD निवास | 6-12 मिमी (ग्लोव्ह-फ्रेंडली नर्लिंग) | 4-8 मिमी | 5-10 मिमी (खराब ताण आराम) |
| लीड टाइम (1,000 पीसी) | 15-20 दिवस | 4-6 आठवडे | अप्रत्याशित (अनेकदा ड्रॉपशिप केलेले) |
| शोधण्यायोग्यता | ERP बॅच कोड → कच्चा माल प्रमाणपत्रे | बॅच-स्तर | काहीही नाही |
शिफारस: ROI > 3 वर्षे आणि अनियोजित डाउनटाइम खर्च $2,000/तास (उदा. विमानतळ ऍप्रन, टनेल एग्रेस लाइटिंग) पेक्षा जास्त असेल अशा कोणत्याही प्रकल्पासाठी रीयुनियन M25 मालिका LED लाइट कनेक्टर निर्दिष्ट करा.

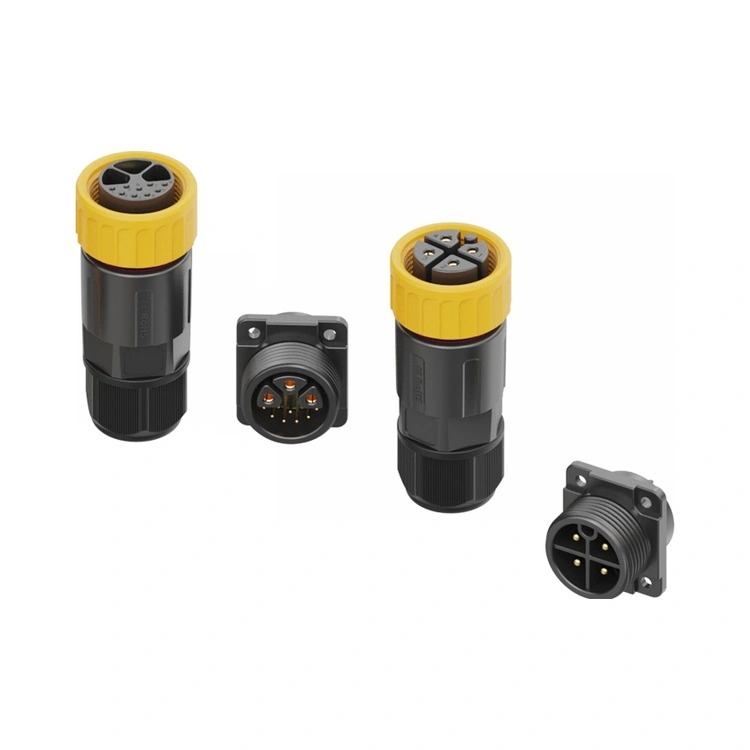

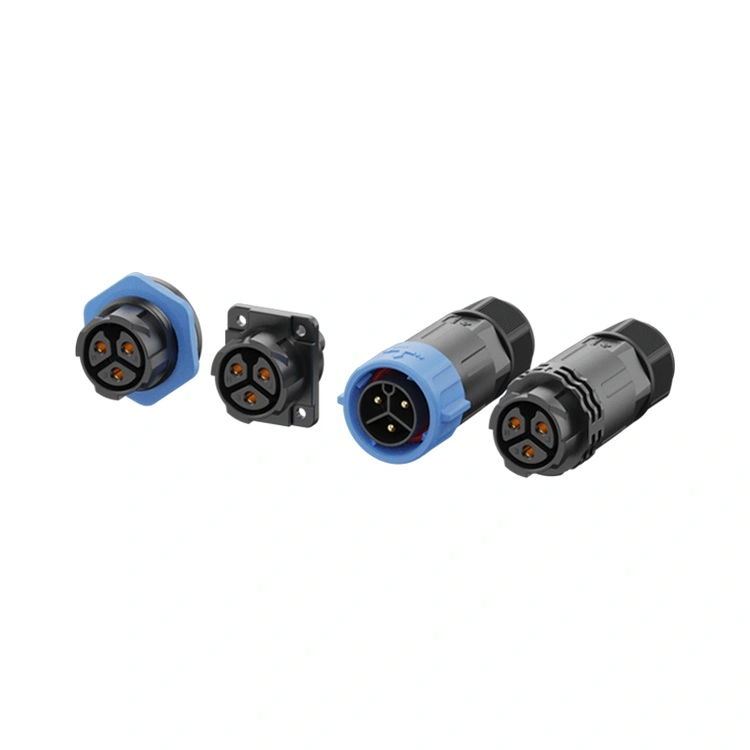

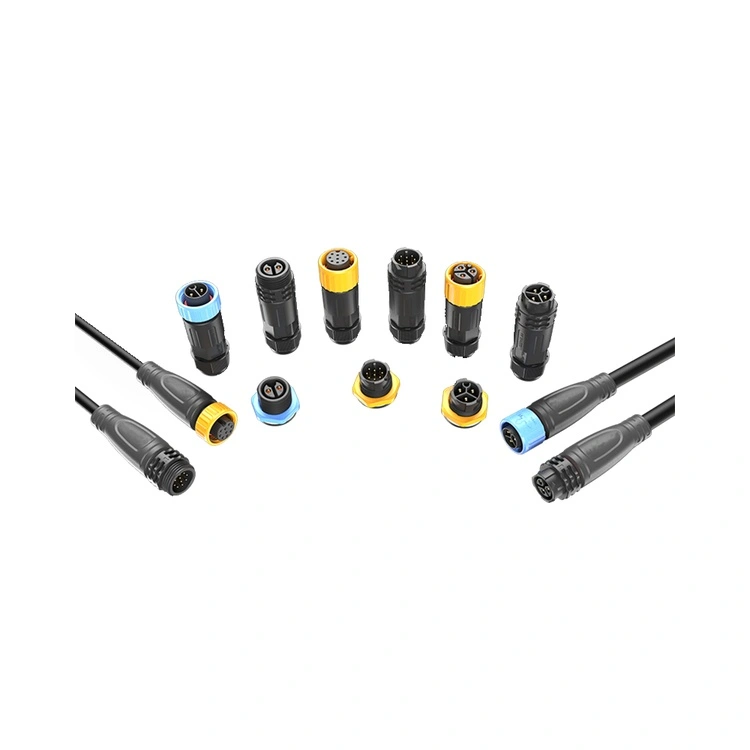

| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 3+2-पिन | ३+५-पिन | ३+९-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| वर्तमान रेटिंग | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| वायर विभाग | 0.75-4.0 मिमी² | 0.75-4.0 मिमी² | 0.5-2.5 मिमी² | 0.5-2.5 मिमी² | 0.25-1.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² |

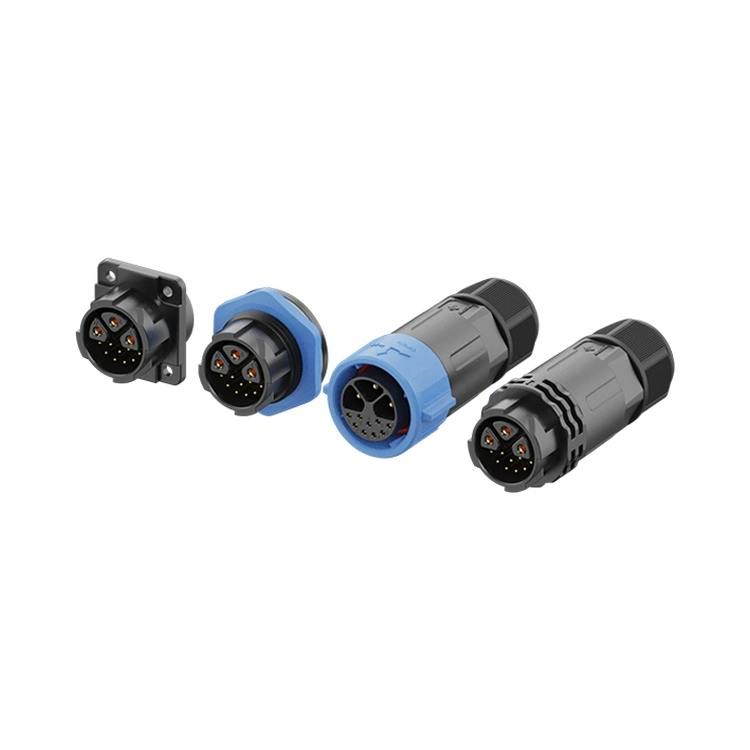

3+5 कॉन्फिगरेशनमधील 5 सिग्नल पिन स्वतंत्रपणे 2.54 मिमी पिचसह संरक्षित आहेत, जे 250kHz वर > 40dB क्रॉसस्टॉक ॲटेन्युएशन प्रदान करतात - DMX512 RDM द्वि-दिशात्मक संप्रेषणासाठी महत्त्वपूर्ण आहे. DALI-2 ऍप्लिकेशन्ससाठी, 3+2 पिन व्हेरिएंट (2 सिग्नल वायर्स) 30A पॉवर रेलची देखभाल करताना प्रति लूप 64 फिक्स्चरला ॲड्रेस करण्यास सपोर्ट करते. स्पेसिफायर्ससाठी व्यावहारिक वायरिंग मार्गदर्शक:
3+5 पिन: पिन 1–3 = L1/L2/L3 (3-फेज, 20A प्रत्येक); पिन 4–5 = DALI +/-; पिन 6–7 = DMX डेटा+ / डेटा- ; पिन 8 = DMX सामान्य (शील्ड संदर्भ).
3+2 पिन: पिन 1–3 = L/N/PE (सिंगल-फेज 30A किंवा 3-फेज 20A); पिन 4-5 = 0-10V डिमिंग किंवा DALI.
हे हायब्रिड आर्किटेक्चर 40% टर्मिनल-ब्लॉक स्प्लिसेस काढून फील्ड मजूर कमी करते
A: उच्च-तापमान थर्मोप्लास्टिक इन्सुलेटर (UL 94 V-0) प्रभाव शक्ती >6 kJ/m² -40°C (प्रति ISO 179 चाचणी) वर टिकवून ठेवतो. सिलिकॉन ओ-रिंग 500 कोल्ड-स्टार्ट सायकलनंतर कम्प्रेशन सेट <20% राखते.
मानक DALI-नियंत्रित प्रकल्पांसाठी, आम्ही 3+2 कॉन्फिगरेशनची शिफारस करतो:
LED ड्रायव्हर इनपुटसाठी 3 पॉवर पिन (प्रत्येकी 20A).
DALI डेटासाठी 2 सिग्नल पिन (प्रत्येकी 10A).
हे उच्च-वॅटेज ल्युमिनेअर्ससाठी पुरेशी उर्जा प्रदान करते आणि 300 मीटर पर्यंत धावणाऱ्या DALI संप्रेषणास समर्थन देते. मल्टी-चॅनल कलर कंट्रोल किंवा इंटिग्रेटेड सेन्सर फीडबॅकसाठी, 3+5 किंवा 3+9 रूपे निवडा. सर्व कॉन्फिगरेशन DALI, DMX, 0-10V आणि RS-485 प्रोटोकॉलसाठी सिग्नल अखंडता राखतात.
