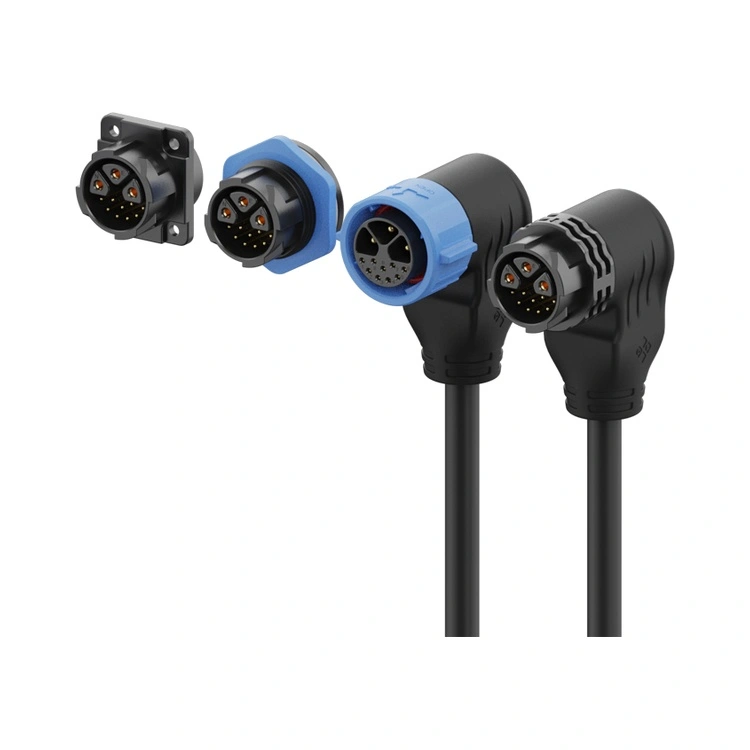

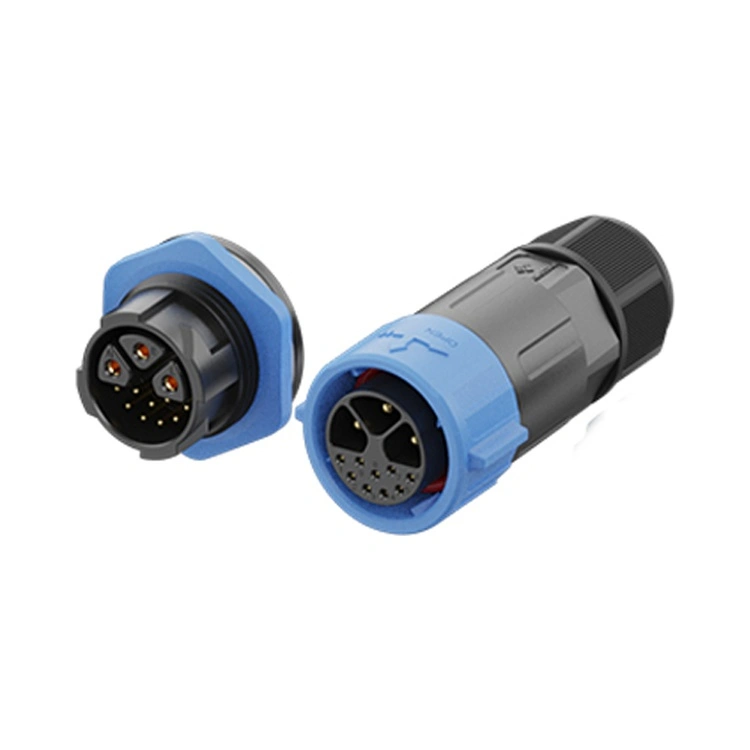

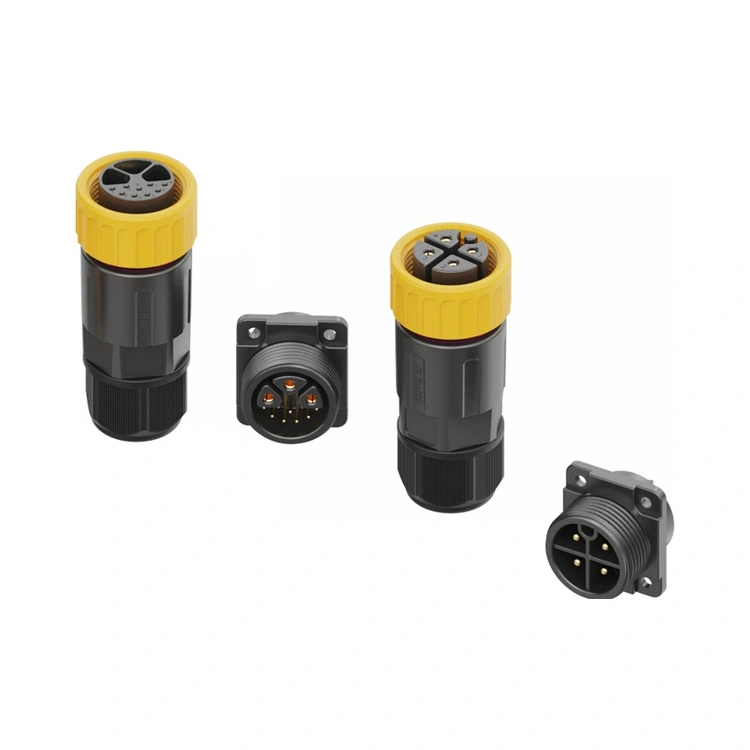

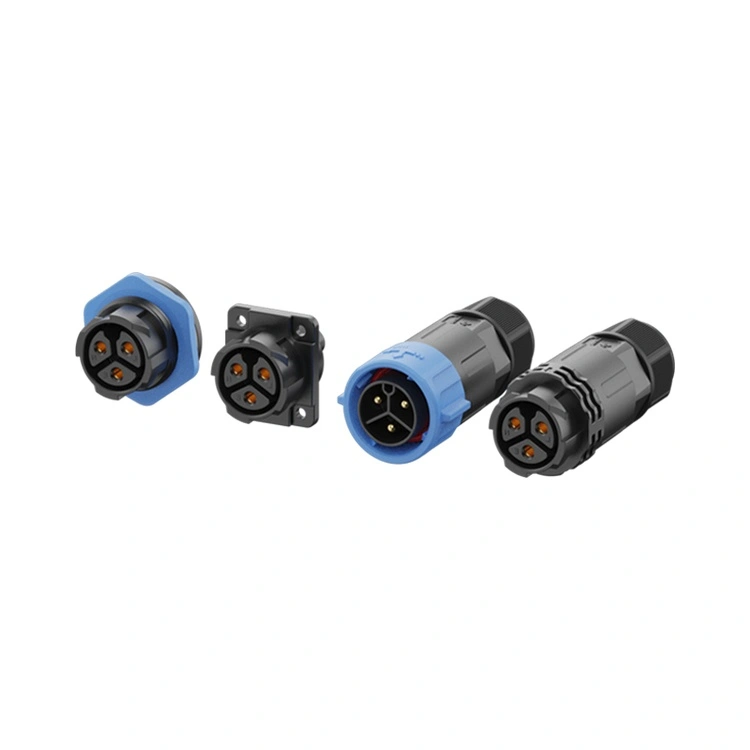

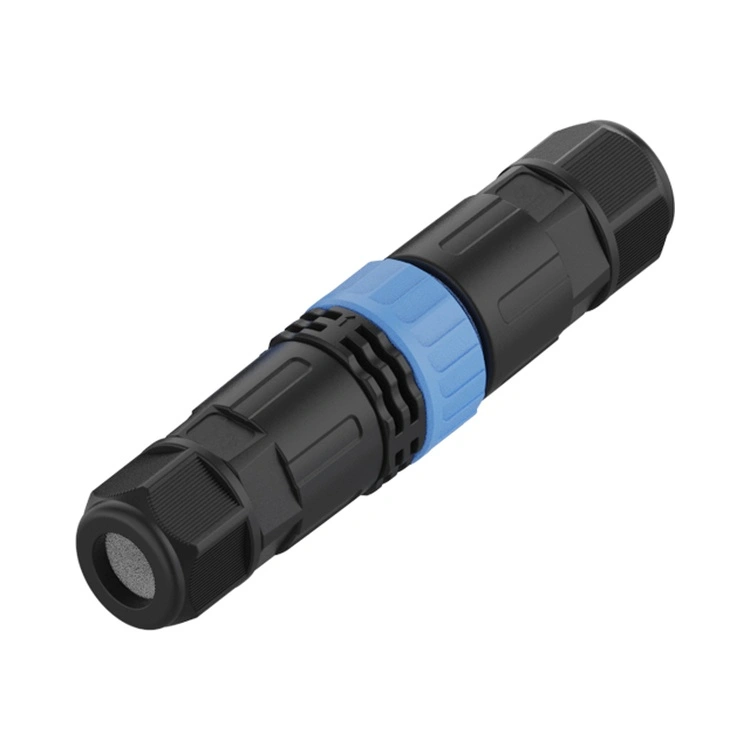

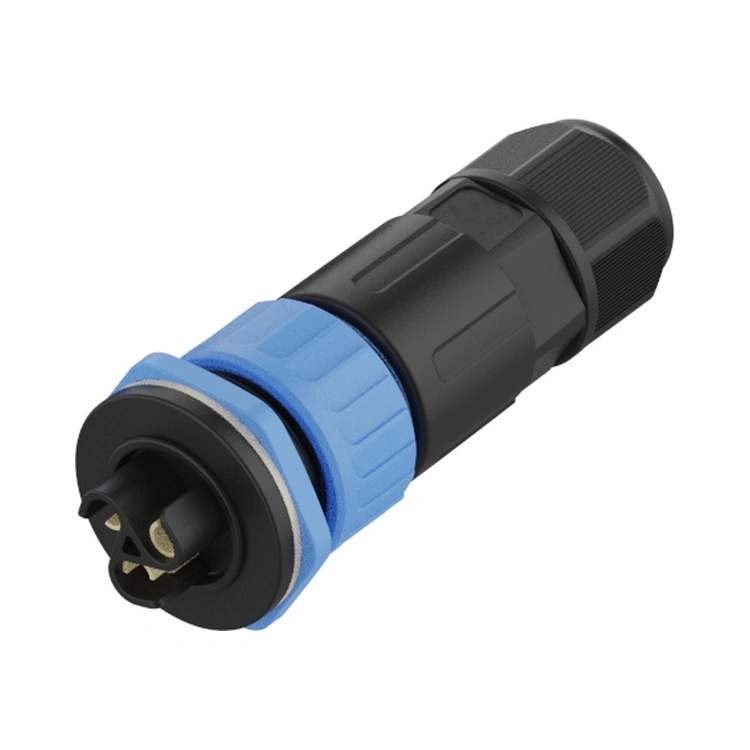

M25 मालिका प्लॅस्टिक वॉटरप्रूफ कनेक्टर हे रीयुनियनचे प्रमुख उच्च-वर्तमान गंज-प्रतिरोधक इंटरकनेक्ट आहे, ज्या अनुप्रयोगांसाठी डिझाइन केलेले आहे जेथे महत्त्वपूर्ण ऊर्जा वितरण (30A पर्यंत) आक्रमक पर्यावरणीय परिस्थितीसह एकत्र असणे आवश्यक आहे. हा थ्रेडेड वर्तुळाकार कनेक्टर Ip67/IP68 वॉटरप्रूफसह एक खडबडीत 25mm इंटरफेस आणि उच्च-शक्तीचे PA66 थर्मोप्लास्टिक गृहनिर्माण एकत्र करतो जे मूळतः गंज-प्रतिरोधक आहे—कोणताही गंज नाही, ऑक्सिडेशन नाही आणि प्लेटिंग डिग्रेडेशन नाही.
हायब्रीड पॉवर-सिग्नल प्रकारांसह 2- ते 12-पिन कॉन्फिगरेशनमध्ये उपलब्ध
, M25 मालिका एकाच कनेक्टरमध्ये उच्च-वर्तमान पॉवर डिलिव्हरी (20A पर्यंत) आणि कमी-व्होल्टेज नियंत्रण सिग्नल दोन्हीला समर्थन देते.
थ्रेडेड लॉकिंग यंत्रणा शेकडो चक्रांमध्ये सातत्यपूर्ण वीण विश्वासार्हता सुनिश्चित करण्यासाठी, तर संपर्क कमी संपर्क प्रतिकार राखण्यासाठी निवडक सोन्याच्या प्लेटिंगसह पितळापासून मशिन केले जातात. रीयुनियन M25 प्लास्टिक मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे तयार करते—स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणीद्वारे अचूक इंजेक्शन मोल्डिंगपासून.
| वैशिष्ट्य | लाभ |
| गंज-पुरावा PA66 गृहनिर्माण | गंज नाही, ऑक्सिडेशन नाही — मीठ स्प्रे, सागरी आणि रासायनिक-उघड वातावरणासाठी डिझाइन केलेले. |
| 60% पर्यंत वजन कमी करणे | पितळ समतुल्यांपेक्षा लक्षणीयपणे हलके - उपकरणे आणि माउंटिंग ब्रॅकेटवरील स्ट्रक्चरल लोडिंग कमी करते. |
| 30A पर्यंत वर्तमान रेटिंग | M-सिरीजमधील सर्वात जास्त पॉवर लोड हाताळते—जड मोटर्स, ईव्ही चार्जर आणि वीज वितरणासाठी योग्य. |
| IP67/IP68 जलरोधक | सतत विसर्जन सहन करते—ऑफशोअर, किनारी आणि पूर-प्रवण स्थापनेसाठी विश्वसनीय. |
| हायब्रिड 3+2, 3+5 ,3+9 कॉन्फिगरेशन | 2 किंवा 5 किंवा 9 सिग्नल पिनसह 3 उच्च-वर्तमान पॉवर पिन (20A पर्यंत) एकत्र करते—केबलची संख्या आणि पॅनेलची जागा कमी करते. |
| गोल्ड-प्लेटेड पितळ संपर्क | कमी संपर्क प्रतिकार (≤3mΩ) आणि गंज संरक्षण— दमट वातावरणात कार्यप्रदर्शन राखते. |
| थ्रेडेड लॉकिंग | कंपन-प्रतिरोधक वीण-जड यंत्रसामग्रीच्या हालचाली आणि थर्मल सायकलिंगपासून सैल होण्यापासून प्रतिबंधित करते. |
| -40°C ते +105°C ऑपरेशन | विस्तृत तापमान श्रेणी अत्यंत औद्योगिक, सागरी आणि बाह्य परिस्थिती समाविष्ट करते. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 3+2-पिन | ३+५-पिन | ३+९-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| वर्तमान रेटिंग | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| वायर विभाग | 0.75-4.0 मिमी² | 0.75-4.0 मिमी² | 0.5-2.5 मिमी² | 0.5-2.5 मिमी² | 0.25-1.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² |
ऑपरेटिंग तापमान:-40°C ~ +105°C
संरक्षण रेटिंग:IP65 / IP67 / IP68 (मिळलेली स्थिती)
गृहनिर्माण साहित्य:PA66
संपर्क साहित्य:सोन्याचा मुलामा पितळ
संपर्क प्रतिकार:≤3mΩ
वीण चक्र:≥५००
वजन:तुलनात्मक पितळ कनेक्टरपेक्षा अंदाजे 60% हलके
ज्वलनशीलता रेटिंग:UL 94 V-0
सर्व साहित्य RoHS अनुरूप
| पैलू | रीयुनियन M25 प्लास्टिक मालिका | मेटल M25 कनेक्टर | प्रीमियम प्लास्टिक कनेक्टर ब्रँड |
| गंज प्रतिकार | उत्कृष्ट - PA66 | प्लेटिंगवर अवलंबून - मीठ फवारणीमध्ये गंजण्याचा धोका | चल |
| वजन | 60% पर्यंत हलका | जड – स्ट्रेन माउंट होतात | रियुनियन सारखेच |
| किंमत | व्हॉल्यूम-अनुकूल किंमत | 3-4× जास्त | 2-3× जास्त |
| वर्तमान रेटिंग | 30A पर्यंत | 30A पर्यंत | सामान्यतः कमी |
| संकरित पर्याय | 3+2, 3+5 ,3+9पिन | मर्यादित | मर्यादित |
| 100% इलेक्ट्रिकल चाचणी | प्रत्येक युनिट | नमुना-आधारित | नमुना-आधारित |
| शोधण्यायोग्यता | ईआरपी शोधण्यायोग्य | होय | होय |
| आघाडी वेळ | 15-17 दिवस | 4-8 आठवडे | 4-6 आठवडे |
| सानुकूलित MOQ | कमी (100 तुकडे) | उच्च (५००+) | उच्च (५००+) |
| ISO प्रमाणपत्रे | 9001, 14001, 13485 | सहसा 9001 | सहसा 9001 |
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M25 साठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रीयुनियनची M25 प्लास्टिक कनेक्टर उत्पादन लाइन कठोर प्रक्रिया नियंत्रणाखाली चालते. प्रत्येक उत्पादन बॅचवर प्रत्यक्ष विसर्जन चाचणीद्वारे (1m, 30 मिनिटे) IP67 जलरोधक सत्यापित केले जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले आहेत.
M25 प्लास्टिक कनेक्टरचे वर्तमान रेटिंग संपर्क प्रणाली आणि वायर गेजद्वारे निर्धारित केले जाते, गृहनिर्माण सामग्रीद्वारे नाही. PA66 हाऊसिंग हे उच्च-तापमानाचे थर्मोप्लास्टिक आहे ज्याचे उष्णता विक्षेपण तापमान 200°C पेक्षा जास्त असते—जो कनेक्टरच्या ऑपरेटिंग श्रेणी -40°C ते +105°C पेक्षा जास्त असते. संपर्क स्वतः सोन्याच्या प्लेटिंगसह पितळ आहेत, आणि वर्तमान रेटिंग (30A पर्यंत) IEC 60512 नुसार तापमान-वाढीच्या चाचणीद्वारे प्रमाणित केले जाते. आमच्या चाचणीमध्ये, M25 प्लास्टिक कनेक्टरचे रेटेड वर्तमान तापमानात वाढ समान मेटल कनेक्टर्सच्या मर्यादेत आहे. घरांच्या निम्न थर्मल चालकतेची भरपाई ऑप्टिमाइझ इन्सुलेटर भूमिती आणि संपर्क डिझाइनद्वारे केली जाते जी केबल कंडक्टर आणि पॅनेल इंटरफेसद्वारे उष्णता प्रभावीपणे नष्ट करते.
होय — M25 प्लास्टिक कनेक्टर EV चार्जिंग ऍप्लिकेशन्ससाठी योग्य आहे, विशेषतः:
AC चार्जिंग स्टेशन किनार्यावरील किंवा जास्त आर्द्रता असलेल्या ठिकाणी स्थापित केले आहेत.
ऑन-बोर्ड चार्जर ज्यांना गंज-प्रतिरोधक इंटरकनेक्ट आवश्यक आहेत.
पॉवर आणि सिग्नल एकत्रित करणारे बॅटरी व्यवस्थापन इंटरफेस.
PA66 हाऊसिंगचे गंजरोधक गुणधर्म विशेषतः किनारपट्टी भागात (मीठ स्प्रे), शहरी वातावरणात (हिवाळ्यात रस्त्यावरील मीठ) किंवा औद्योगिक झोन (रासायनिक एक्सपोजर) मध्ये स्थापित केलेल्या EV चार्जरसाठी मौल्यवान आहेत. IP68 सीलिंग पावसापासून आणि धुण्यापासून संरक्षण करते. DC जलद चार्जिंगसाठी (100A+), आम्ही विशेषत: उच्च-वर्तमान DC अनुप्रयोगांसाठी डिझाइन केलेले मोठे औद्योगिक कनेक्टर शिफारस करतो.
