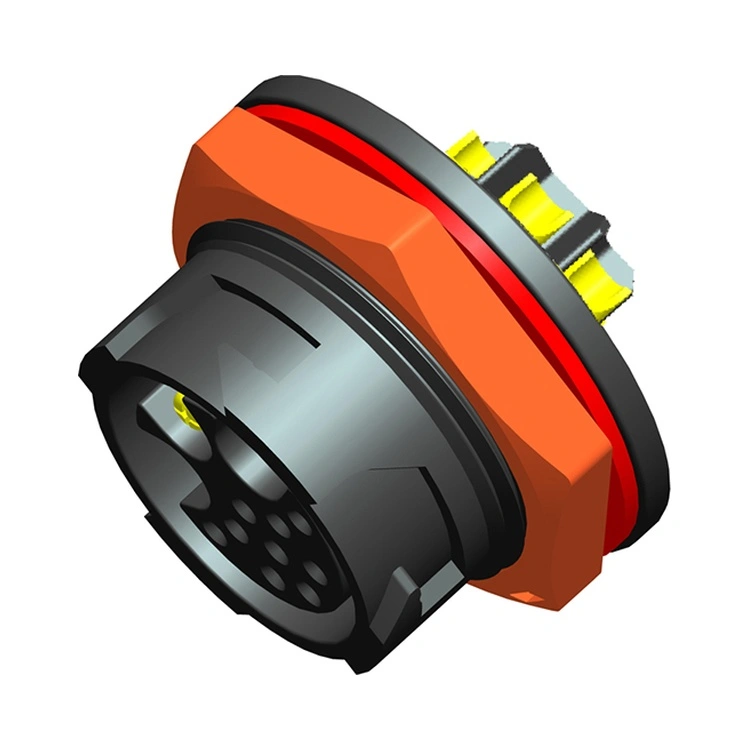

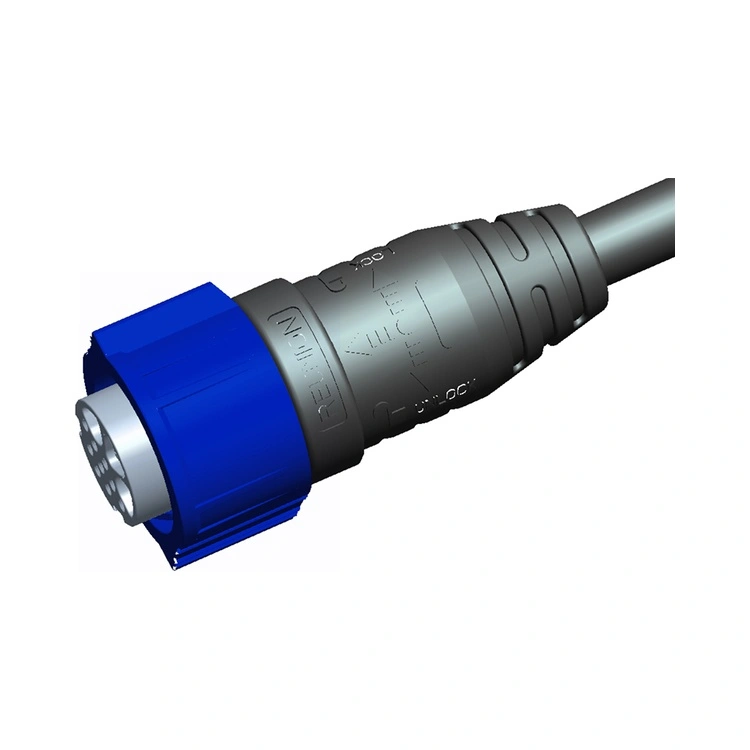

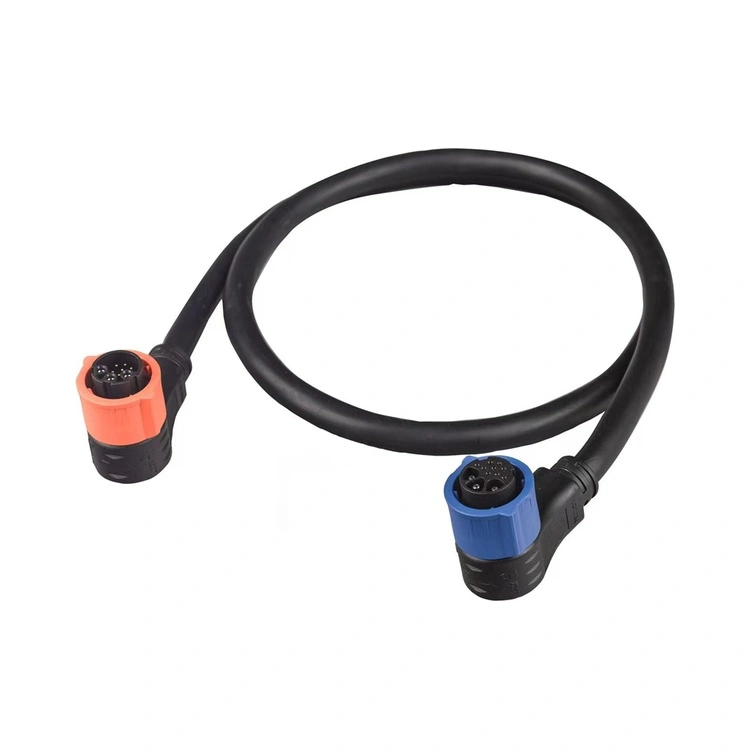

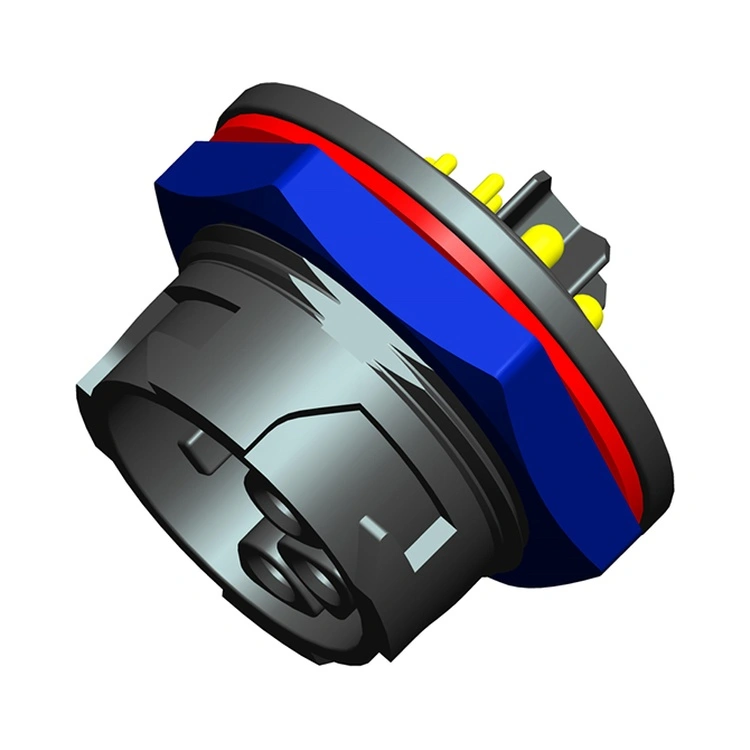

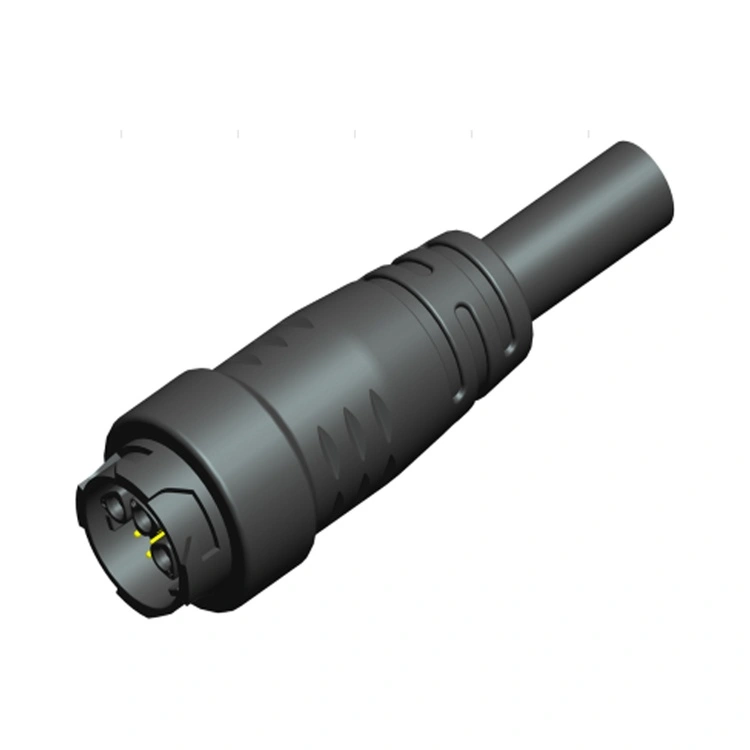

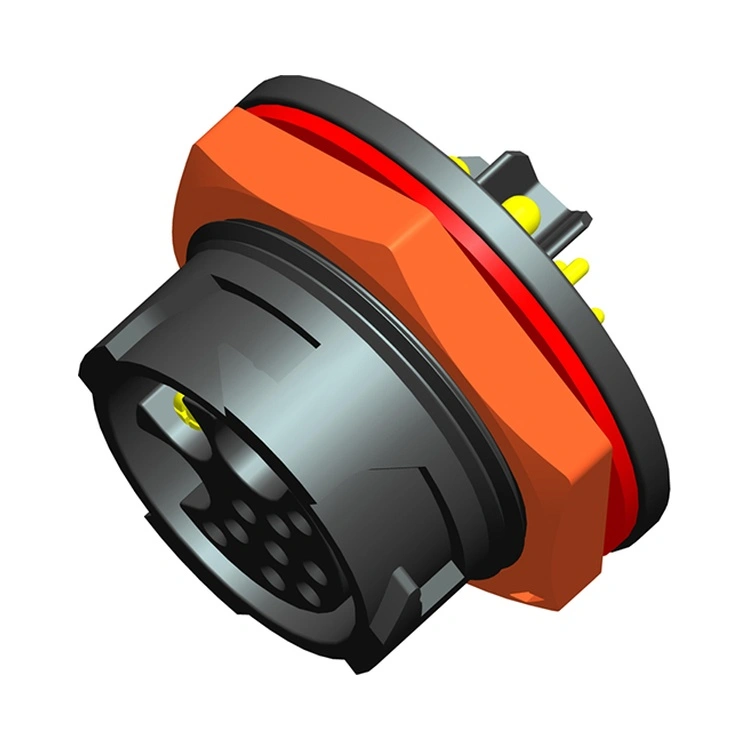

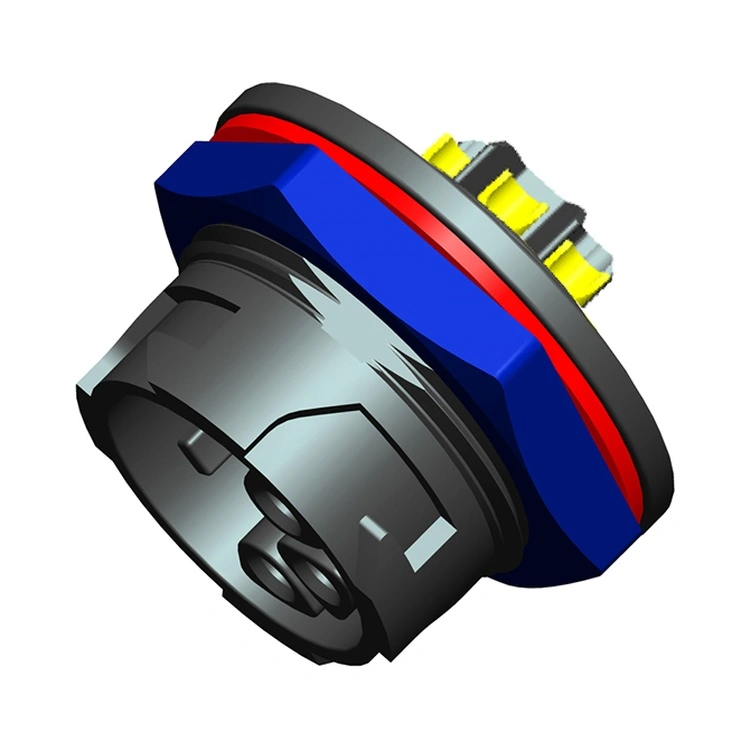

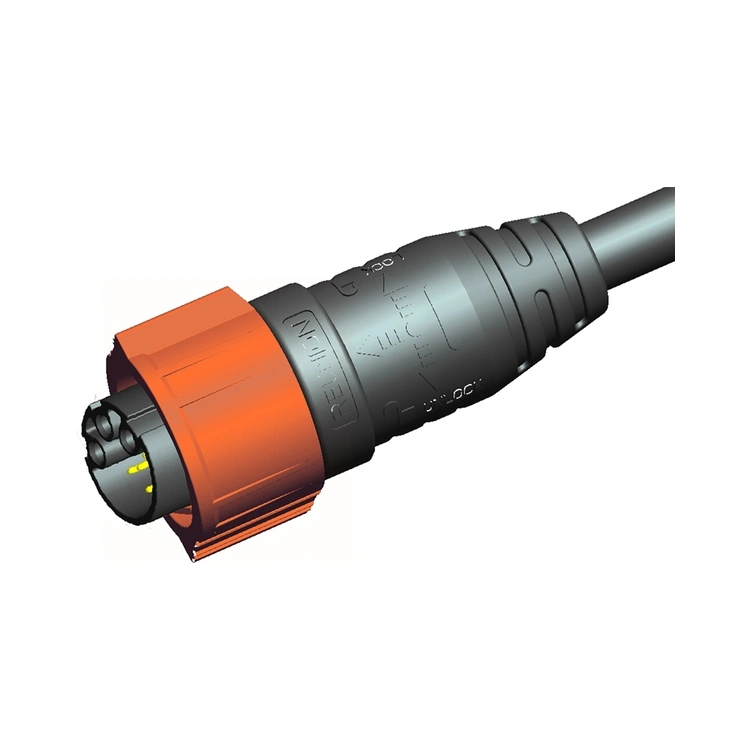

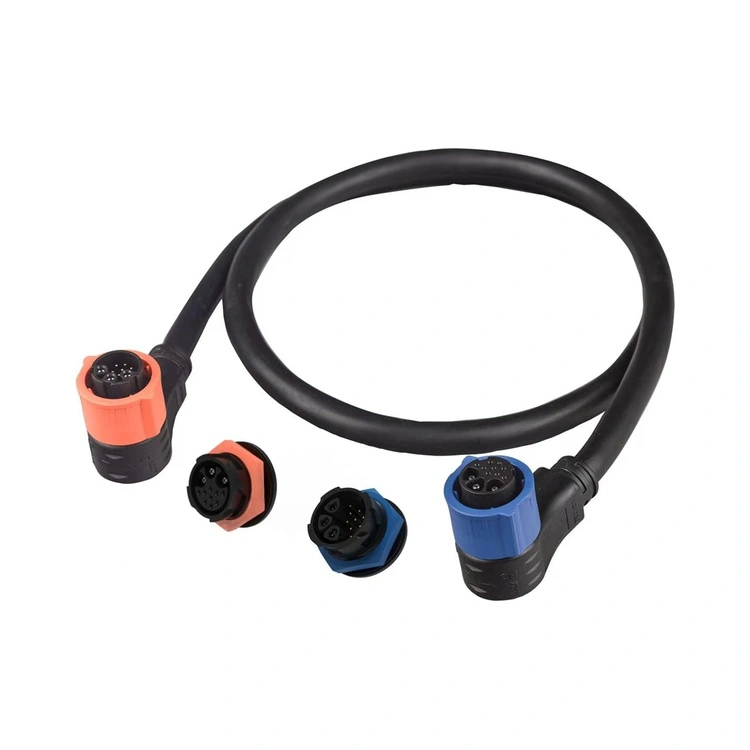

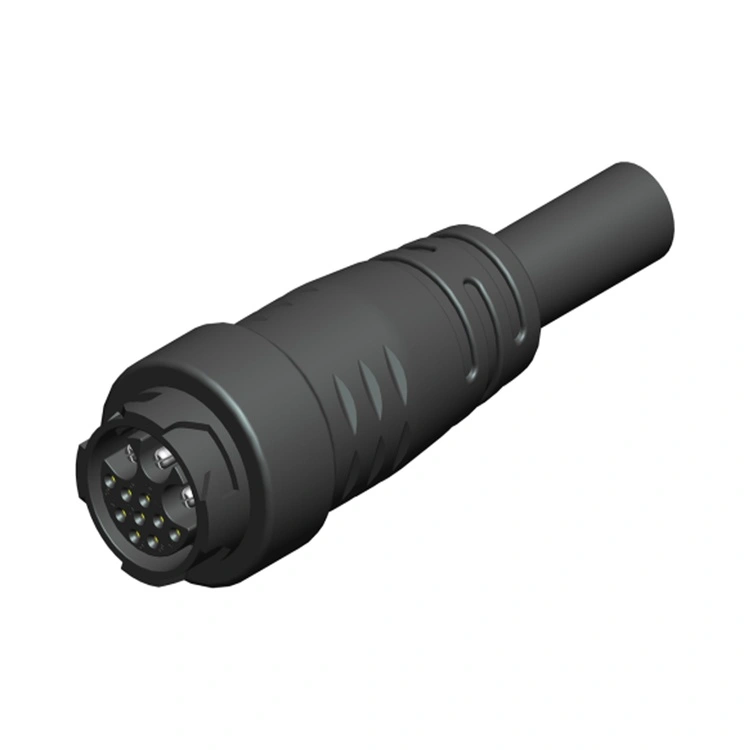

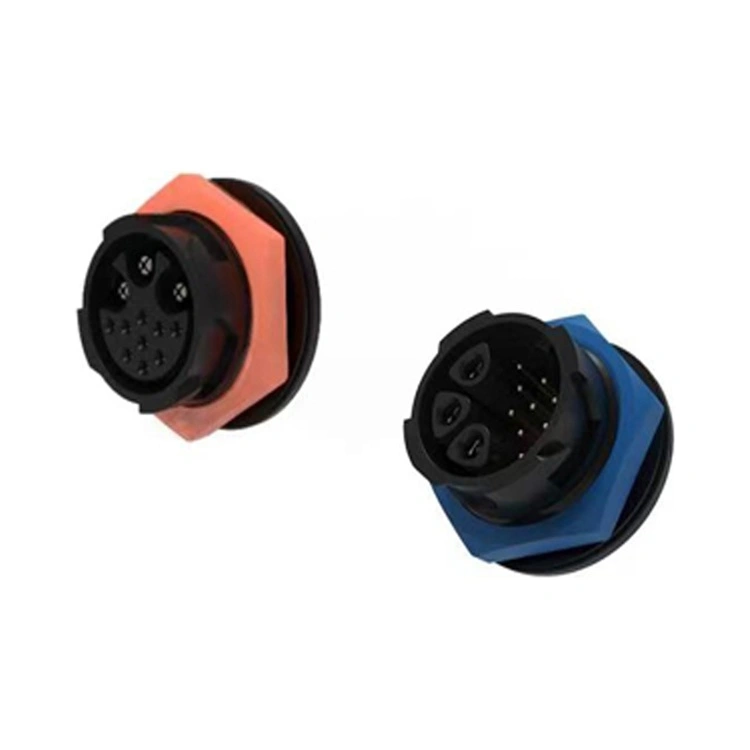

X मालिका पॉवर आणि सिग्नल हायब्रीड कनेक्टर हे रीयुनियनचे नाविन्यपूर्ण इंटरकनेक्ट सोल्यूशन आहे जे एकाच, स्पेस-सेव्हिंग हाउसिंगमध्ये पॉवर डिलिव्हरी आणि सिग्नल ट्रान्समिशन एकत्र करते. हे कनेक्टर एका इंटरफेसमध्ये एकाधिक कनेक्शन प्रकार समाकलित करून पॅनेलची जागा, केबलची संख्या आणि स्थापनेची जटिलता कमी करण्यासाठी उपकरण उत्पादकांकडून वाढत्या मागणीकडे लक्ष देते.
पॉवर संपर्क सुरक्षित, कमी-प्रतिरोधक जोडणीसाठी डिझाइन केलेले आहेत, तर सिग्नल संपर्क संरक्षित केले आहेत आणि क्रॉसस्टॉक कमी करण्यासाठी स्थितीत आहेत. रियुनियन X मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे बनवते - अचूक मशीनिंग आणि इंजेक्शन मोल्डिंगपासून स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणी. प्रगत औद्योगिक उपकरणे, बॅटरी, ऊर्जा, ebike, LED, किंवा रोबोटिक्स डिझाइन करणाऱ्या अभियंत्यांसाठी, हा कनेक्टर एक विश्वासार्ह, कार्यक्षम उपाय प्रदान करतो ज्यामुळे वायरिंग सुलभ होते आणि एकूणच सिस्टम फूटप्रिंट कमी होते.
| वैशिष्ट्य | लाभ |
| एका कनेक्टरमध्ये पॉवर आणि सिग्नल | एकाच इंटरफेसमध्ये पॉवर डिलिव्हरी (30A पर्यंत) आणि सिग्नल ट्रान्समिशन एकत्र करते—पॅनलची जागा आणि केबलची संख्या कमी करते. |
| जलद रोटेशन लॉकिंग सिस्टम | ऐकण्यायोग्य लॉक पुष्टीकरणासह जलद, एक हाताने वीण - स्थापना आणि देखभाल वेळ कमी करते. |
| IP67 पर्यावरण सीलिंग | धूळ घट्ट आणि तात्पुरत्या विसर्जनापासून संरक्षित—औद्योगिक आणि बाह्य अनुप्रयोगांसाठी विश्वसनीय. |
| एकाधिक पॉवर-सिग्नल कॉन्फिगरेशन | 1X मालिका: 2+4 पिन 3X मालिका: 3+9 पिन —वेगवेगळ्या पॉवर आणि सिग्नल आवश्यकतांशी जुळवून घेते. |
| प्लास्टिक गृहनिर्माण | नायलॉन सामग्री—UL94-V0, गंज-प्रतिरोधक, पोशाख-प्रतिरोधक |
| गोल्ड-प्लेटेड संपर्क | कमी संपर्क प्रतिकार आणि गंज संरक्षण - शेकडो वीण चक्रांमध्ये कार्यप्रदर्शन राखते. |
| -40°C ते +105°C ऑपरेशन | विस्तृत तापमान श्रेणी अत्यंत औद्योगिक आणि बाह्य परिस्थिती समाविष्ट करते. |
| पॅरामीटर | तपशील |
| कॉन्फिगरेशनशी संपर्क साधा | 3 पॉवर + 9 सिग्नल |
| पॉवर संपर्क वर्तमान | प्रति संपर्क 30A पर्यंत |
| पॉवर व्होल्टेज | 300V AC/DC पर्यंत |
| सिग्नल संपर्क वर्तमान | प्रति संपर्क 5A पर्यंत |
| सिग्नल व्होल्टेज | 30V डीसी पर्यंत |
| संपर्क प्रतिकार | ≤5mΩ |
| इन्सुलेशन प्रतिकार | ≥2000MΩ |
| डायलेक्ट्रिक विथस्टँड | 1 मिनिटासाठी 1500V AC |
| वीण सायकल | ≥1,000 वेळा |
| ऑपरेटिंग तापमान | -40°C ~ +105°C |
| संरक्षण रेटिंग | IP67 (मिळलेली स्थिती) |
| गृहनिर्माण साहित्य | PA6+GF काळा रंग |
| संपर्क साहित्य | C54400 आणि C3602 गोल्ड प्लेटिंग आणि नेल प्लेटिंग |

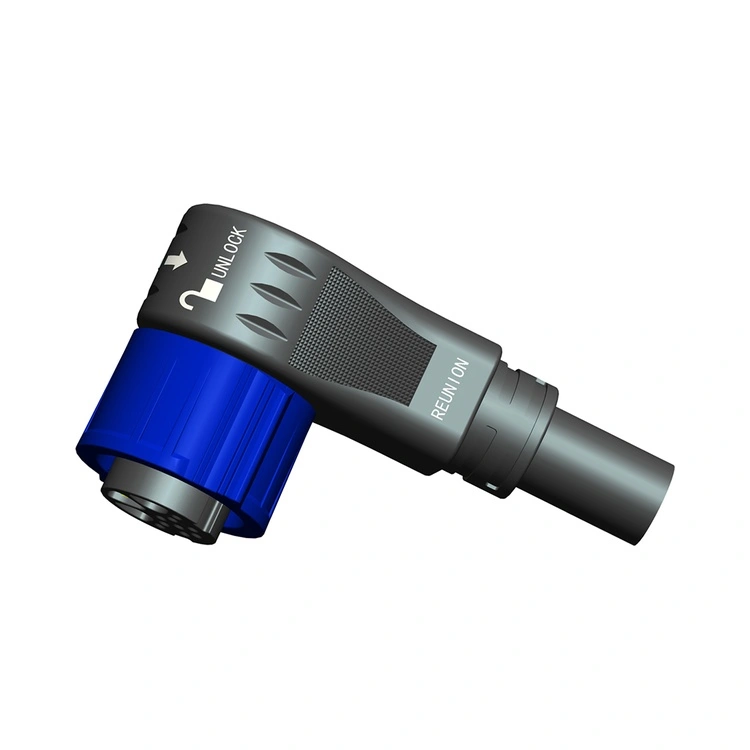

| केबल बाहेर पडा | सरळ किंवा काटकोन |
| पैलू | रीयुनियन X मालिका संकरित | पॉवर + सिग्नल कनेक्टर वेगळे करा | प्रीमियम युरोपियन हायब्रिड कनेक्टर ब्रँड |
| पॅनेल जागा | एक पॅनेल कटआउट आवश्यक आहे | दोन पॅनेल कटआउट आवश्यक आहेत | एक पॅनेल कटआउट |
| केबल गणना | एक केबल आवश्यक आहे | दोन केबल्स आवश्यक आहेत | एक केबल |
| किंमत | व्हॉल्यूम-अनुकूल किंमत | कमी घटक खर्च, उच्च प्रतिष्ठापन खर्च | 3-4× जास्त |
| स्थापना वेळ | कमी (एक कनेक्टर) | विस्तारित (दोन कनेक्टर) | कमी केले |
| IP67 सीलिंग | मानक | चल | मानक |
| कॉन्फिगरेशनशी संपर्क साधा | अनेक पर्याय - सर्वसमावेशक | सानुकूल करण्यायोग्य | मर्यादित श्रेणी |
| पॉवर रेटिंग | 30A पर्यंत | तत्सम | तत्सम |
| 100% इलेक्ट्रिकल चाचणी | प्रत्येक युनिट | नमुना-आधारित | नमुना-आधारित |
| शोधण्यायोग्यता | ईआरपी शोधण्यायोग्य | चल | होय |
| आघाडी वेळ | 12-15 दिवस | 4-8 आठवडे | 4-8 आठवडे |
| सानुकूलन | कमी MOQ | चल | उच्च MOQ |
पुनर्मिलन फायदा: तुम्हाला एकात्मिक पॉवर-सिग्नल कनेक्टिव्हिटी, कमी केलेल्या पॅनेल जागेची आवश्यकता आणि सरलीकृत केबल व्यवस्थापन—सर्व काही युरोपियन ब्रँड्सच्या प्रीमियम खर्चाशिवाय, किफायतशीर किंमतीवर मिळते.
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या X मालिकेसाठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रियुनियनची X मालिका उत्पादन लाइन कठोर प्रक्रिया नियंत्रणाखाली चालते. वास्तविक विसर्जन चाचणीद्वारे प्रत्येक उत्पादन बॅचवर IP67 सीलिंगची पडताळणी केली जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले आहेत.
प्राथमिक फायदा आहेजागा आणि केबल कार्यक्षमता. संकरित कनेक्टर:
पॅनेल कटआउट्स कमी करते- एक कनेक्टर वि. दोन किंवा तीन वेगळे कनेक्टर.
केबलची संख्या कमी करते- एक केबल असेंब्ली वि. एकाधिक केबल्स.
स्थापना सुलभ करते- एक वीण ऑपरेशन वि. एकाधिक ऑपरेशन्स.
संभाव्य अपयश गुण कमी करते- कमी कनेक्शन म्हणजे अपयशाचे कमी गुण.
केबल व्यवस्थापन सुधारते- एक केबल मार्ग करणे आणि सुरक्षित करणे सोपे आहे.
मर्यादित पॅनेल जागा असलेल्या उपकरणांसाठी—जसे की वैद्यकीय उपकरणे, रोबोटिक्स किंवा कॉम्पॅक्ट औद्योगिक नियंत्रणे—संकरित कनेक्टर अनेकदा आवश्यक असते.
रीयुनियन खालील स्थापना पद्धतींची शिफारस करते:
वीण- ऐकण्यायोग्य क्लिक लॉकची पुष्टी होईपर्यंत घट्टपणे दाबा.
ओ-रिंग तपासणी- विकृती, क्रॅकिंग किंवा कडक होणे दिसल्यास ओ-रिंग बदला.
केबल बेंड त्रिज्या- किमान ठेवा5× केबल व्यास कनेक्टर एंट्रीवर.
अभिमुखता- आउटडोअर/वॉशडाउन इंस्टॉलेशनसाठी ओरिएंट केबल खालच्या दिशेने बाहेर पडते.
