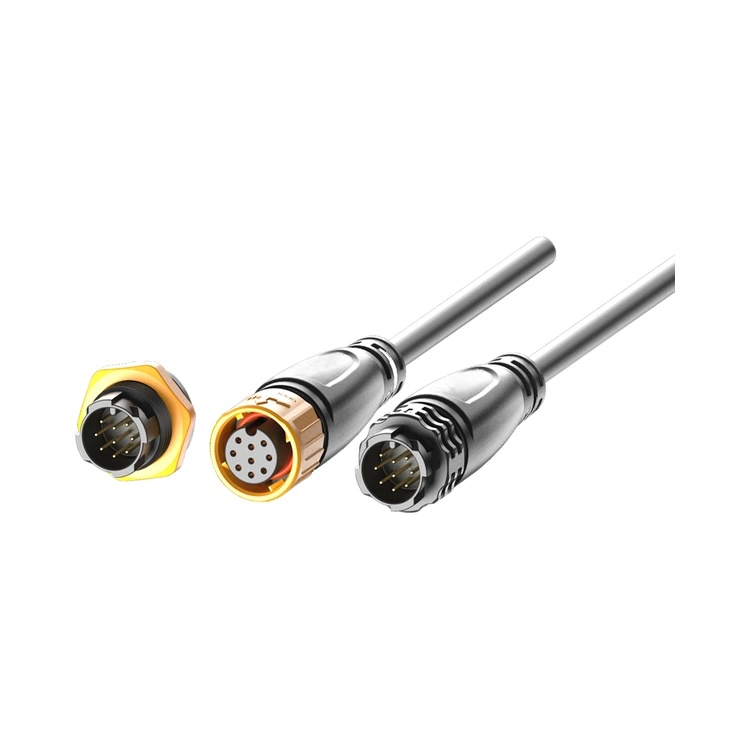

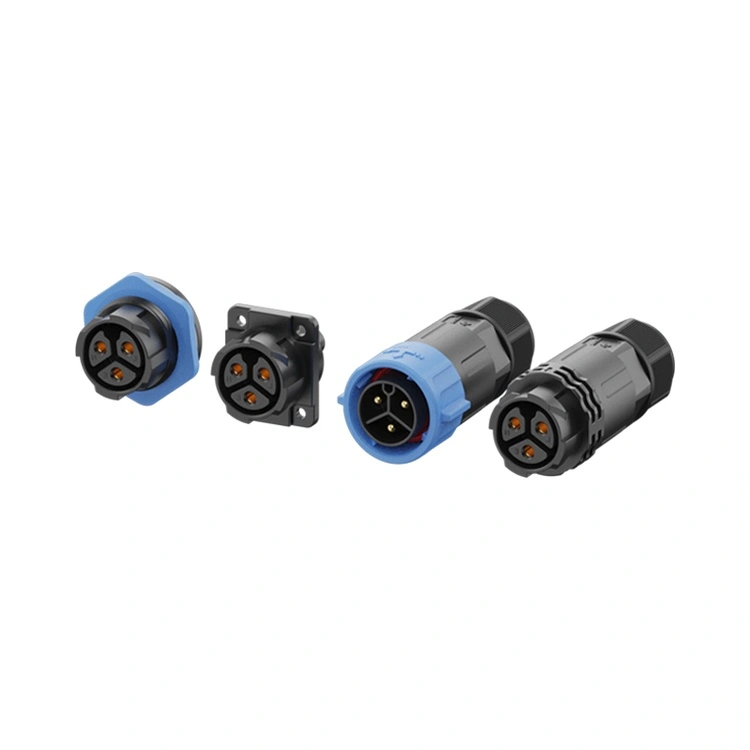

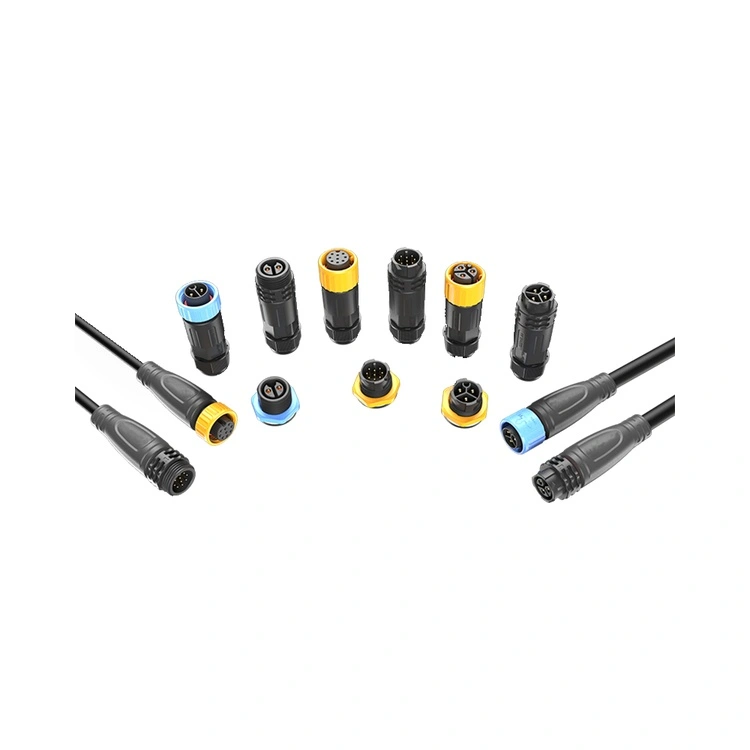

M25 सिरीज वॉटरप्रूफ कनेक्टर हे M-सिरीज कुटुंबातील रीयुनियनचे सर्वोच्च-क्षमतेचे औद्योगिक इंटरकनेक्ट आहे, जे अशा ऍप्लिकेशन्ससाठी डिझाइन केलेले आहे जेथे पर्यावरण संरक्षणासह महत्त्वपूर्ण ऊर्जा वितरण असणे आवश्यक आहे. हा थ्रेडेड वर्तुळाकार कनेक्टर IP67/IP68-रेटेड सीलिंगसह खडबडीत 25mm इंटरफेस एकत्र करतो, ज्यामुळे ते हेवी-ड्यूटी उपकरणे, मोटर कनेक्शन, वीज वितरण प्रणाली, EV चार्जिंग इन्फ्रास्ट्रक्चर आणि नूतनीकरणक्षम ऊर्जा प्रतिष्ठापनांसाठी योग्य बनते जेथे ओलावा, धूळ आणि कंपन सतत आव्हाने असतात.

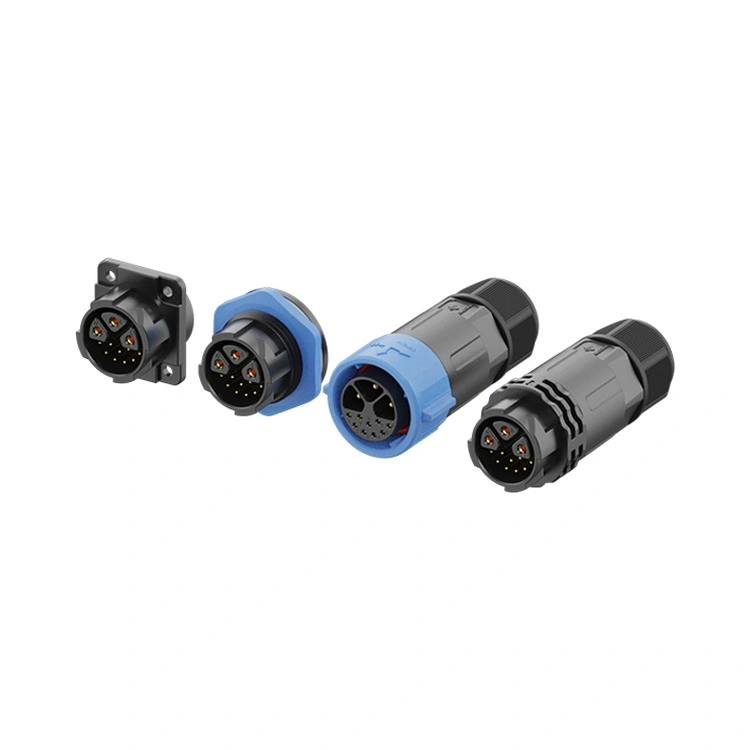

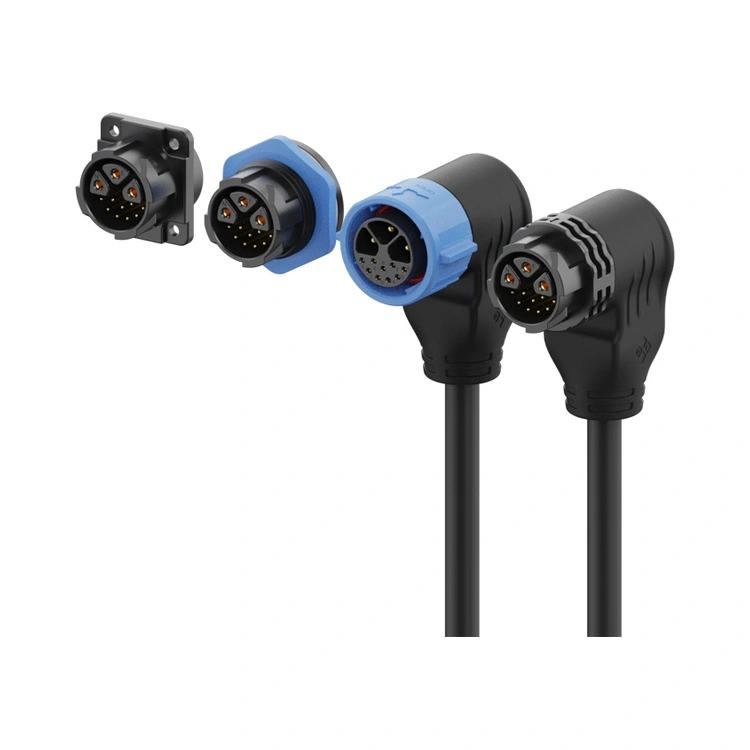

हायब्रीड पॉवर-सिग्नल वेरिएंट 5, 3+9 पिनसह 2- ते 12-पिन कॉन्फिगरेशनमध्ये उपलब्ध आहे जे एकाच घरामध्ये कमी-व्होल्टेज सिग्नल संपर्कांसह उच्च-वर्तमान पॉवर संपर्क एकत्र करतात, M25 मालिका उच्च-शक्ती अनुप्रयोगांच्या विस्तृत श्रेणीस समर्थन देते.
संपर्कांना निवडक सोन्याच्या प्लेटिंगसह पितळापासून मशिन केले जाते, शेकडो मिलन चक्रांमध्ये कमी आणि स्थिर संपर्क प्रतिकार राखतात. सपोर्ट करता येणारा कमाल प्रवाह प्रति संपर्क 30A आहे.

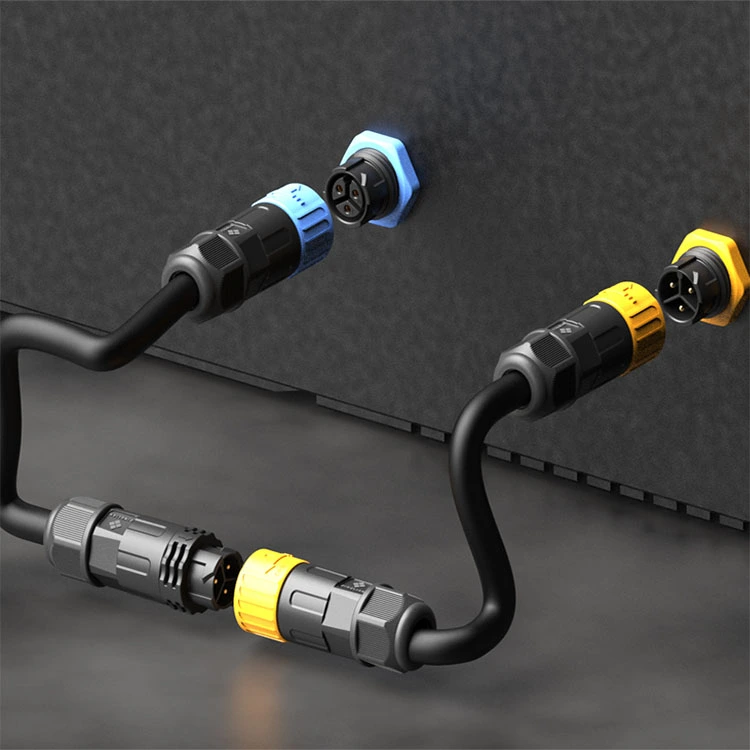

रीयुनियन एम25 मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे तयार करते—स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणीद्वारे अचूक मशीनिंगपासून. सोल्डरसह पॅनेल-माउंट आणि केबल-माऊंट आवृत्त्यांमध्ये उपलब्ध.
| वैशिष्ट्य | लाभ |
| 30A पर्यंत वर्तमान रेटिंग | M-सिरीजमधील सर्वाधिक पॉवर भार हाताळते—जड मोटर्स, ईव्ही चार्जर आणि औद्योगिक वीज वितरणासाठी योग्य. |
| IP67 जलरोधक | धूळ, तात्पुरते विसर्जन आणि विस्तारित विसर्जन सहन करते—बाहेरील आणि वॉशडाउन वातावरणासाठी विश्वसनीय. |
| हायब्रिड 3+2, 3+5 ,3+9पिन पर्याय | एका कनेक्टरमध्ये कमी-व्होल्टेज सिग्नल पिनसह उच्च-वर्तमान पॉवर पिन (20A पर्यंत) एकत्र करते—केबलची संख्या आणि पॅनेलची जागा कमी करते. |
| थ्रेडेड लॉकिंग यंत्रणा | कंपन-प्रतिरोधक वीण-जड यंत्रसामग्रीच्या हालचाली आणि थर्मल सायकलिंगपासून सैल होण्यापासून प्रतिबंधित करते. |
| गोल्ड-प्लेटेड पितळ संपर्क | कमी संपर्क प्रतिकार (≤3mΩ) आणि गंज संरक्षण— दमट आणि बाहेरच्या वातावरणात कार्यप्रदर्शन राखते. |
| उच्च-तापमान थर्मोप्लास्टिक इन्सुलेटर | -40°C ते +105°C ऑपरेशन—अत्यंत औद्योगिक आणि बाह्य तापमान परिस्थिती कव्हर करते. |
| सर्व-प्लास्टिक गृहनिर्माण | उच्च-तापमान थर्मोप्लास्टिक सामग्री - कठोर वातावरणासाठी योग्य |
| एकाधिक समाप्ती पर्याय | सोल्डर, डिप-सोल्ड—वेगवेगळ्या असेंबली पद्धतींशी जुळवून घेते. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 3+2-पिन | ३+५-पिन | ३+९-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| वर्तमान रेटिंग | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| वायर विभाग | 0.75-4.0 मिमी² | 0.75-4.0 मिमी² | 0.5-2.5 मिमी² | 0.5-2.5 मिमी² | 0.25-1.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² | 0.25-2.5 मिमी² |
ऑपरेटिंग तापमान:-40°C ~ +105°C
संरक्षण रेटिंग:IP65 / IP67 / IP68 (मिळलेली स्थिती)
गृहनिर्माण साहित्य:उच्च-तापमान थर्मोप्लास्टिक
संपर्क साहित्य:सोन्याचा मुलामा पितळ
संपर्क प्रतिकार:≤3mΩ
वीण चक्र:≥५००
ज्वलनशीलता रेटिंग:UL 94 V-0
सर्व साहित्य RoHS अनुरूप
| पैलू | रीयुनियन M25 मालिका | प्रीमियम युरोपियन M25 ब्रँड | कमी किमतीच्या अनब्रँडेड M25 |
| किंमत | व्हॉल्यूम-अनुकूल किंमत | 3-4× जास्त | स्वस्त आगाऊ |
| वर्तमान रेटिंग | 30A पर्यंत | 25A पर्यंत ठराविक | परिवर्तनीय, अनेकदा अतिरंजित |
| संकरित पर्याय | 3+2, 3+5,3+9 – मानक | मर्यादित | ऑफर नाही |
| IP67 पडताळणी | बॅच विसर्जन-चाचणी केली | बॅच-चाचणी केली | सत्यापित नाही |
| 100% इलेक्ट्रिकल चाचणी | प्रत्येक युनिट | नमुना-आधारित | यादृच्छिक किंवा काहीही नाही |
| सोन्याचा मुलामा | मानक | ≥0.2-0.4µm | पातळ किंवा काहीही नाही |
| शोधण्यायोग्यता | राळ पासून तयार कनेक्टर पर्यंत शोधण्यायोग्य ERP | होय | काहीही नाही |
| आघाडी वेळ | 12-15 दिवस | 4-8 आठवडे | अप्रत्याशित |
| सानुकूलित MOQ | कमी (100 तुकडे) | उच्च (५००+) | ऑफर नाही |
| तांत्रिक सहाय्य | 10-व्यक्ती अभियांत्रिकी संघाकडून 24-तास प्रतिसाद | चांगले पण हळू | मर्यादित |
| ISO प्रमाणपत्रे | 9001, 14001, 13485 | सहसा 9001 | सामान्यतः काहीही नाही |
पुनर्मिलन फायदा: तुम्हाला दस्तऐवजीकरण केलेले IP67 सीलिंग, हायब्रिड पॉवर-सिग्नल कॉन्फिगरेशन आणि 30A पर्यंत वर्तमान रेटिंग मिळतात—सर्व काही युरोपियन ब्रँडच्या प्रीमियम खर्चाशिवाय, किफायतशीर किंमतीवर.
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M25 साठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
| विचार करणे | M20 | M25 |
| कमाल वर्तमान | 20A | 30A |
| यांत्रिक मजबूतपणा | मानक | अधिक मजबूत—मोठे कवच, जाड भिंती |
| केबल क्षमता | 2.0 मिमी² पर्यंत | 4.0 मिमी² पर्यंत |
| पॅनेल जागा | अधिक संक्षिप्त | मोठ्या कटआउटची आवश्यकता आहे |
| संकरित पर्याय | नाही | ३+२, ३+५,३+९ |
M25 निवडा जेव्हा:
हेवी-ड्युटी ऍप्लिकेशन्ससाठी तुम्हाला जास्तीत जास्त यांत्रिक मजबुतीची आवश्यकता आहे.
तुमच्या ऍप्लिकेशनमध्ये मोठ्या केबल्स किंवा उच्च यांत्रिक ताण यांचा समावेश आहे.
हातमोजे हाताने सहज हाताळण्यासाठी तुम्हाला सर्वात मोठे शेल आवश्यक आहे.
तुमची पॅनल जागा मोठ्या 25 मिमी कटआउटला परवानगी देते.
M20 निवडा तेव्हा पॅनेलची जागा मर्यादित आहे किंवा अनुप्रयोगास अतिरिक्त यांत्रिक मजबुतीची आवश्यकता नाही.
होय — M25 मालिका EV चार्जिंग इन्फ्रास्ट्रक्चरसाठी योग्य आहे, विशेषतः यासाठी:
एसी चार्जिंग स्टेशन्स.
ऑन-बोर्ड चार्जर्स (मध्यम डीसी प्रवाह).
बॅटरी व्यवस्थापन प्रणाली इंटरफेस (पॉवर + सिग्नल).
M25 चे 30A वर्तमान रेटिंग, IP67 सीलिंग आणि हायब्रिड पॉवर-सिग्नल कॉन्फिगरेशन अनेक EV चार्जिंग ऍप्लिकेशन्ससाठी एक व्यावहारिक पर्याय बनवतात. DC फास्ट चार्जिंगसाठी (100A+), आम्ही विशेषतः उच्च-वर्तमान DC अनुप्रयोगांसाठी डिझाइन केलेल्या मोठ्या औद्योगिक कनेक्टरची शिफारस करतो.
IP67 सीलिंग साध्य करण्यासाठी आणि राखण्यासाठी, रीयुनियन शिफारस करतो:
वीण टॉर्क - जोपर्यंत O-रिंग पॅनेलच्या पृष्ठभागाशी संपर्क साधत नाही तोपर्यंत कपलिंग नट हाताने घट्ट करा, त्यानंतर टॉर्क रेंच वापरून 1.2-1.5Nm अतिरिक्त टॉर्क लावा. 1.8Nm पेक्षा जास्त नाही.
ओ-रिंग तपासणी - विकृती, क्रॅकिंग किंवा कडक होणे दिसल्यास ओ-रिंग बदला.
बदली वेळापत्रक - मागणी असलेल्या ॲप्लिकेशन्ससाठी (दैनिक वॉशडाउन, आउटडोअर एक्सपोजर), दरवर्षी ओ-रिंग्स बदला. मानक औद्योगिक वातावरणासाठी, दर 2-3 वर्षांनी.
केबल बेंड त्रिज्या- कनेक्टर एंट्रीवर किमान 5× केबल व्यास ठेवा.
केबल अभिमुखता- आउटडोअर/वॉशडाउन ऍप्लिकेशन्ससाठी, सील इंटरफेसजवळ लिक्विड पूल होण्यापासून रोखण्यासाठी केबल एक्झिट खालच्या दिशेने करा.
