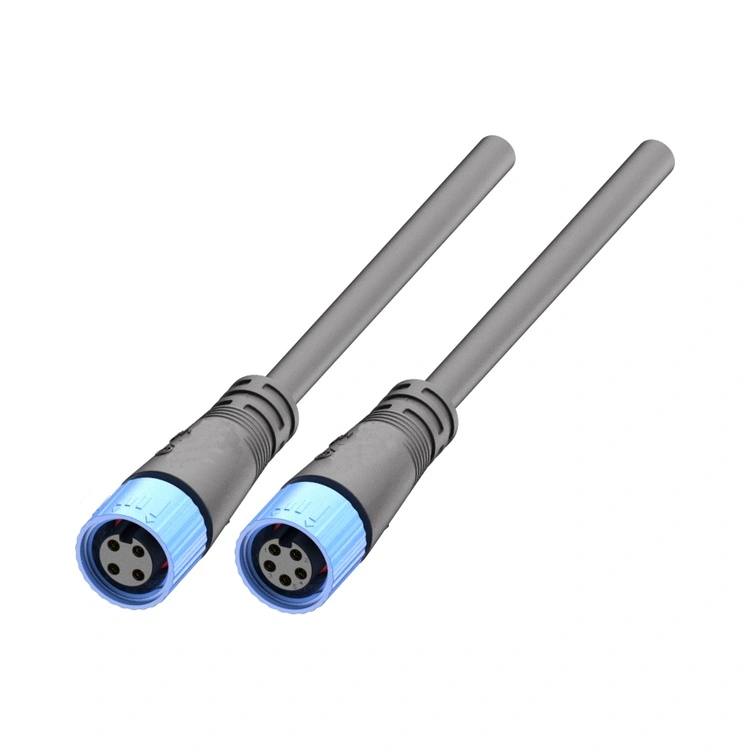

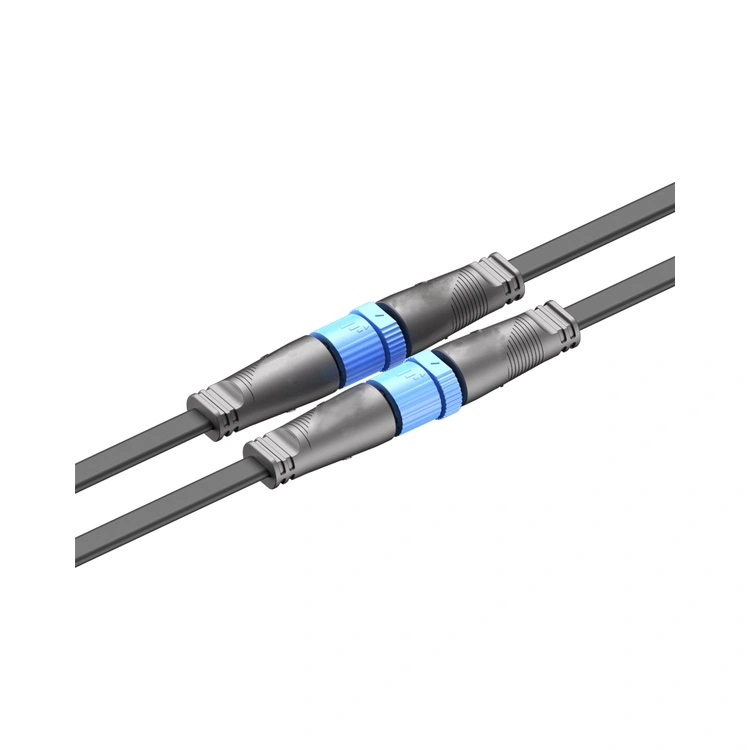

द M15 मालिका जलरोधक कनेक्टर केवळ थ्रेडेड गोलाकार इंटरफेस नाही; हा रियुनियनचा उच्च-शक्ती LED सिस्टीमसाठी समर्पित सुरक्षा अडथळा आहे जिथे जागेची मर्यादा अत्यंत हवामानाच्या प्रदर्शनास पूर्ण करते. मानक M12 पर्याय कमी-वर्तमान सिग्नल हाताळत असताना, हे 15mm प्लॅटफॉर्म 10A प्रति पिन पर्यंत वाहून नेणारे 16–20AWG कंडक्टर सामावून घेते—आर्किटेक्चरल आणि इन्फ्रास्ट्रक्चर प्रोजेक्ट्समध्ये आधुनिक 500W+ LED इंजिन चालवण्यासाठी महत्त्वपूर्ण आहे.

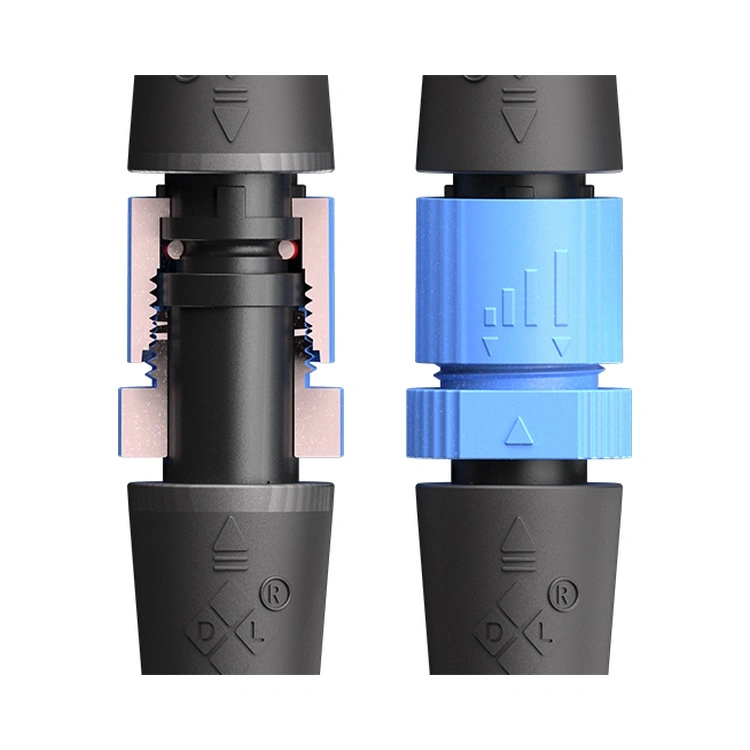

अद्वितीय अभियांत्रिकी भिन्नता: प्रकार-डिझाइन गृहनिर्माण समाकलित करतेमल्टी-कोर अंतर्गत विभाजने- भौतिक अडथळे जे एकाच शेलमध्ये पॉवर आणि सिग्नल लेन वेगळे करतात. रिअल-वर्ल्ड इंस्टॉलेशन्समध्ये (उदा. 24/7 ऑपरेशनसह बोगदा प्रकाश), वैयक्तिक वायर इन्सुलेशन कंपन विरुद्ध परिधान केल्यास, हे विभाजन आपत्तीजनक शॉर्ट सर्किट्सला प्रतिबंधित करते, सामान्य गोलाकार कनेक्टरद्वारे अनेकदा दुर्लक्षित केलेला अपयश मोड.

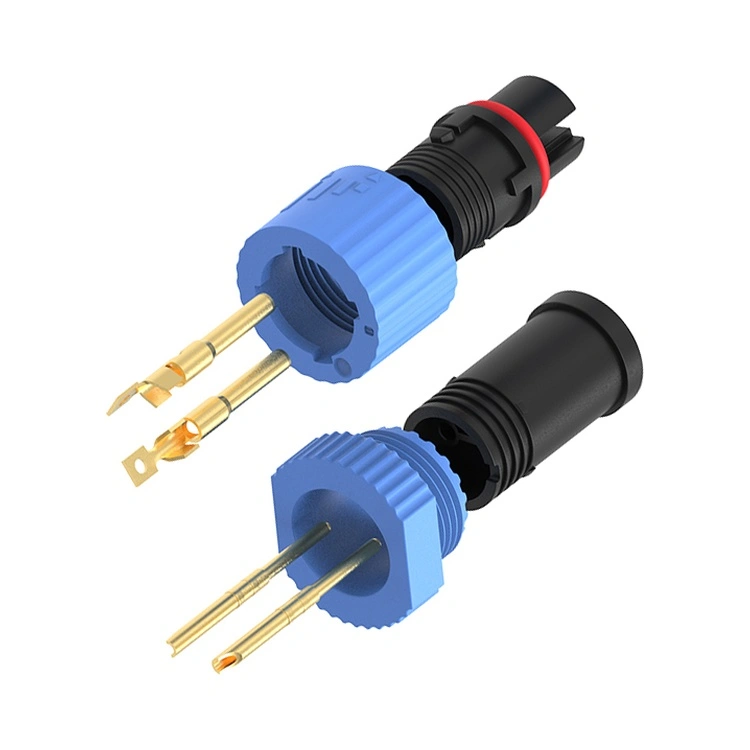

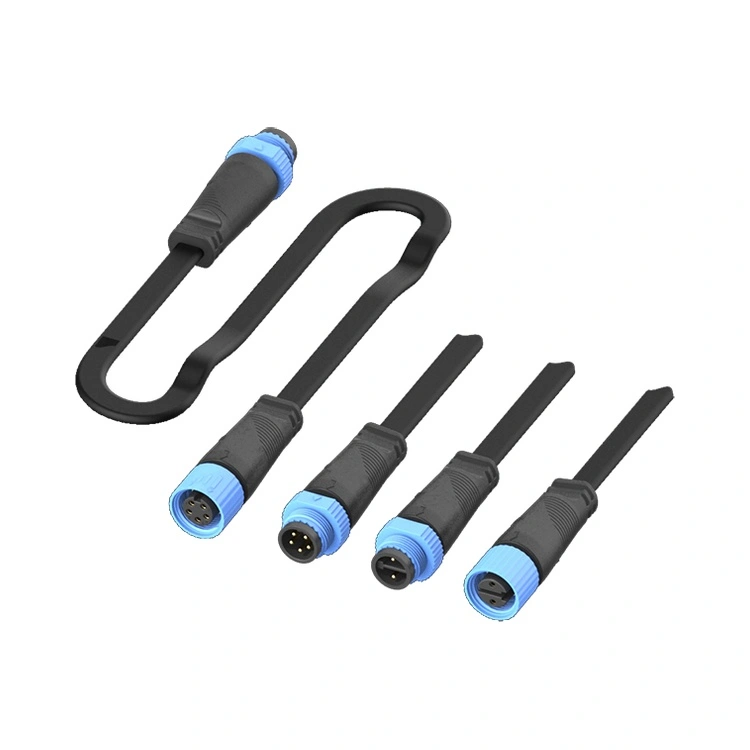

रियुनियन ही मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे तयार करते: अचूक PA66 इंजेक्शन मोल्डिंग, तांबे मिश्र धातु संपर्कांवर स्वयंचलित सोने-प्लेटिंग आणि प्रति बॅच 100% इलेक्ट्रिकल चाचणी. 2-, 3-, 4- आणि 5-पिन लेआउटमध्ये उपलब्ध, M15 मालिका जलरोधक कनेक्टर स्थिर-वर्तमान आणि स्थिर-व्होल्टेज LED ड्रायव्हर्सना थ्रेडेड लॉकिंग नटसह समर्थन देते जे वारा-प्रेरित रेझोनान्स आणि दैनंदिन थर्मल सायकलिंग अंतर्गत टॉर्क अखंडता राखते.
| वैशिष्ट्य | तुमच्या प्रकल्पासाठी अभियंता लाभ |
| IP67/IP68 मॅटेड सीलिंग | तात्पुरत्या पूर (IP67) आणि 1.5m (IP68) पर्यंत सतत विसर्जन सहन करते—बॅच-लेव्हल वॉटर इनग्रेस चाचण्यांद्वारे प्रमाणित |
| कॉम्पॅक्ट 15 मिमी प्रकार डिझाइन | स्लिमलाइन LED ल्युमिनेअर्स आणि पोल-माउंट केलेल्या डिस्प्लेमध्ये बसते जेथे प्रत्येक मिलिमीटर मोजला जातो; फिक्स्चरवरील वारा भार कमी करते. |
| मल्टी-कोर अंतर्गत विभाजने | सुरक्षितता-प्रथम: पॉवर सर्किट्स (250V/10A) मधील शारीरिक पृथक्करण इन्सुलेशन क्रिपेजपासून आर्किंगला प्रतिबंधित करते |
| PA66 गृहनिर्माण | किनार्यावरील किंवा रासायनिकदृष्ट्या आक्रमक वातावरणात धातूच्या घरांना जास्त काळ टिकवते. |
| गोल्ड-प्लेटेड संपर्क | ≤3mΩ संपर्क प्रतिकार 500+ वीण चक्रांवर राखते |
| कोर | 2,3,4,5 पिन पर्यायी |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 125V | 125V |
| वर्तमान रेटिंग (प्रति पिन) | 10A | 10A | 10A | 10A |
| वायर रेंज | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| डायलेक्ट्रिक विसस्टेंडिंग व्होल्टेज | 1500V AC | 1500V AC | 1000V AC | 1000V AC |
| इन्सुलेशन प्रतिकार | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
ऑपरेटिंग तापमान:-40°C ~ +105°C
संरक्षण:IP67 / IP68 (पुरवलेल्या ओ-रिंगसह जुळलेल्या स्थितीत सत्यापित)
गृहनिर्माण:PA66
संपर्क:सोन्याचा मुलामा असलेला तांब्याचा धातू
संपर्क प्रतिकार:≤3mΩ
वीण टिकाऊपणा:≥५०० वेळा
ज्वलनशीलता:UL 94 V-0
अनुपालन:RoHS, पोहोच
| पैलू | रीयुनियन M15 मालिका | प्रीमियम EU/US ब्रँड | कमी किमतीचे पर्याय |
| युनिट किंमत | व्हॉल्यूम-स्पर्धात्मक (टायर्ड किंमतीसाठी विचारा) | 2-3x जास्त | स्वस्त आगाऊ, परंतु लपलेले अपयश खर्च |
| अंतर्गत सुरक्षा विभाजने | होय – सर्व पिनवर मानक | क्वचितच देऊ केले | नेहमी अनुपस्थित |
| गृहनिर्माण साहित्य | PA66 | पीए किंवा जस्त-मिश्रधातू | पुनर्नवीनीकरण/अज्ञात ग्रेड - 2 वर्षांत ठिसूळ होते |
| संपर्क प्लेटिंग | गोल्ड प्लास्टिंग | सोने किंवा चांदी (0.1–0.2µm) | टिन किंवा प्लेटिंग नाही |
| तापमान श्रेणी | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| शोधण्यायोग्यता | राळ बॅचपासून अंतिम असेंब्लीपर्यंत ईआरपी-कोड केलेले | होय | काहीही नाही |
| आघाडी वेळ | 12-15 दिवस | 6-8 आठवडे | अप्रत्याशित (३०-६० दिवस) |
| सानुकूलित MOQ | 100 पीसी (केबल असेंब्लीसाठी) | 500+ पीसी | ऑफर नाही |
| अभियांत्रिकी समर्थन | 24 तास प्रतिसाद, 10 घरातील अभियंते | टायर्ड सपोर्टमुळे हळू | तांत्रिक आधार नाही |
रीयुनियनची उत्पादन सुविधा (ISO 9001, 14001, आणि 13485 प्रमाणित) कठोर सांख्यिकीय प्रक्रिया नियंत्रणाखाली कार्य करते. प्रत्येक उत्पादन भरपूर M15 मालिका जलरोधक कनेक्टर समाविष्ट आहे:
कच्चा माल
इन-प्रोसेस इंजेक्शन मोल्डिंग रेकॉर्ड (दबाव, तापमान, सायकल वेळ)
100% विद्युत चाचणी (हाय-पॉट, इन्सुलेशन प्रतिरोध, आणि संपर्क प्रतिकार)
IP67 विसर्जन चाचणी अहवाल (प्रत्येक बॅचमधील यादृच्छिक नमुना - फोटो आणि व्हिडिओ राखून ठेवलेले)
द M15 मालिका जलरोधक कनेक्टर प्रकाशासाठी पुन्हा वापरण्यात आलेला जेनेरिक ऑटोमेशन कनेक्टर नाही. हे तीन वास्तविक अंतरांना संबोधित करते:
सध्याची क्षमता: M12/M8 सामान्यत: 4A कमाल हाताळते; M15 वितरित करते10A प्रति पिन—100W+ LED मॉड्यूल्ससाठी आवश्यक.
सुरक्षा विभाजने: अंतर्गत अडथळे आहेतअनिवार्य SELV (सेफ्टी एक्स्ट्रा लो व्होल्टेज) सिस्टीमसाठी जेथे पॉवर आणि कंट्रोल वायर एकत्र असतात. त्यांच्याशिवाय, स्ट्रे वायर स्ट्रँड सिग्नल लाईनपर्यंत 250V कमी करू शकतो—ड्रायव्हर्सचा नाश करतो.
टिकाऊपणा: UV स्टॅबिलायझर्ससह M15 चे PA66 हाऊसिंग सूर्य-प्रेरित क्रॅकिंगला प्रतिबंध करते—आउटडोअर पोल माउंट्समध्ये मानक M12 नायलॉन मिश्रणासाठी एक ज्ञात अपयश मोड.
तीन अभियांत्रिकी कारणे:
थर्मल विस्तार जुळणी: PA66 केबल जॅकेट आणि LED हाऊसिंगसह विस्तारित/करार करते, -40°C~+105°C स्विंग दरम्यान सील शिअरचा ताण कमी करते.
गॅल्व्हनिक गंज टाळणे: किनार्यावरील किंवा डी-आयसिंग सॉल्ट वातावरणात, मेटल कनेक्टर प्लेटिंगसह देखील गळतीचा त्रास सहन करतात. PA66 हे पूर्णपणे काढून टाकते.
वजन कमी करणेवर: समतुल्य धातूच्या कवचांपेक्षा 40% हलके - वाऱ्याच्या भाराखाली कॅन्टीलिव्हर्ड ल्युमिनेयर आर्म्ससाठी गंभीर.
ज्या प्रकल्पांना स्पष्टपणे मेटल शील्डिंगची आवश्यकता असते (उदा., EMI-संवेदनशील वैद्यकीय प्रकाशयोजना), रियुनियन पर्यायी मालिका ऑफर करते-परंतु 95% आउटडोअर LED ऍप्लिकेशन्ससाठी, PA66 मालकीच्या एकूण खर्चात मेटलला मागे टाकते.
वीण टॉर्क:ओ-रिंग जागा होईपर्यंत हात घट्ट करा, नंतर लागू करा0.4–0.6 Nm टॉर्क रेंचसह. कधीही 0.8 Nm पेक्षा जास्त नसावे (ओव्हर-कंप्रेशन O-रिंग विकृत करते).
ओ-रिंग तपासणी:पूर्व-स्थापित NBR ओ-रिंग प्रत्येक वेळी बदला24 महिने दैनंदिन थर्मल सायकलिंग >30°C डेल्टा सह प्रतिष्ठापनांसाठी.
केबल एंट्री:राखणे अ5× केबल व्यास वायरच्या इन्सुलेशनभोवती सूक्ष्म अंतर टाळण्यासाठी स्ट्रेन रिलीफवर बेंड त्रिज्या.
अभिमुखता: बॅकशेल इंटरफेसवर पाणी जमा होऊ नये म्हणून केबल नेहमी खालच्या दिशेने जा.
रियुनियन प्री-टॉर्केड कनेक्टरसह फॅक्टरी-असेम्बल केबल हार्नेस पुरवते—गंभीर पायाभूत सुविधा प्रकल्पांसाठी फील्ड इंस्टॉलेशन परिवर्तनशीलता दूर करते.
