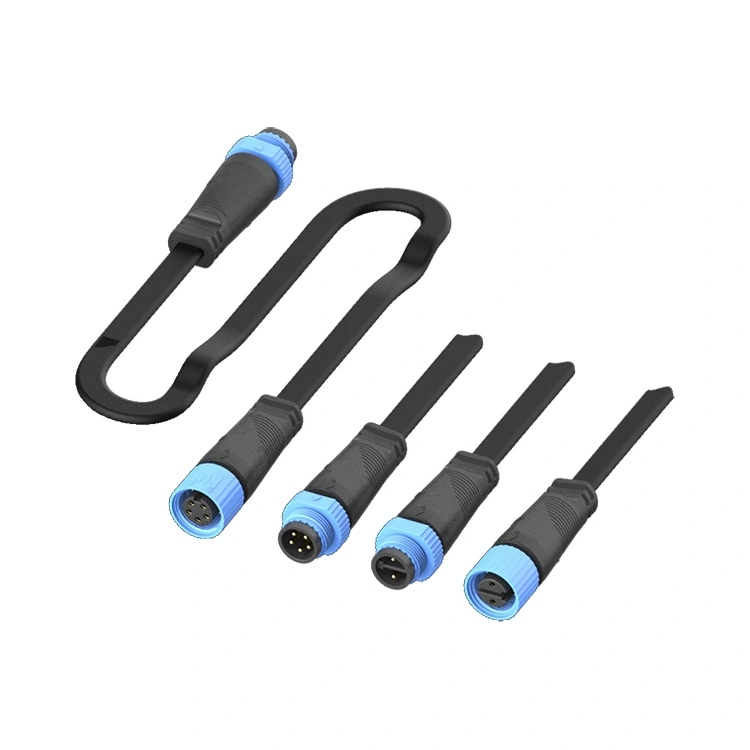

M15 प्लॅस्टिक वॉटरप्रूफ कनेक्टर विशेषत: किनारी, सागरी आणि वजन-संवेदनशील ऍप्लिकेशन्समध्ये मेटल कनेक्टर देऊ शकत नाहीत असे अद्वितीय फायदे प्रदान करते.
| वैशिष्ट्य | लाभ |
| गंज-पुरावा PA66 गृहनिर्माण | गंज नाही, ऑक्सिडेशन नाही—मीठ स्प्रे, किनारी वातावरण आणि रासायनिक-उघड स्थापनेसाठी डिझाइन केलेले. |
| 60% पर्यंत वजन कमी करणे | पितळ समतुल्यांपेक्षा लक्षणीयपणे हलके - प्रकाश संरचनांवरील भार कमी करते आणि हाताळणी सुलभ करते. |
| IP67 पर्यावरण सीलिंग | सतत विसर्जन सहन करते—बाहेरील, सागरी आणि पूर-प्रवण स्थापनेसाठी विश्वसनीय. |
| मल्टी-कोर अंतर्गत विभाजने | पॉवर कंडक्टरमधील वेगळे अडथळे—उच्च-शक्तीच्या बाह्य उपकरणांमध्ये विद्युत सुरक्षितता वाढवते. |
| गोल्ड-प्लेटेड कॉपर मिश्र धातु संपर्क | कमी संपर्क प्रतिकार (≤3mΩ) आणि गंज संरक्षण— दमट वातावरणात कार्यप्रदर्शन राखते. |
| थ्रेडेड लॉकिंग यंत्रणा | कंपन-प्रतिरोधक वीण-वारा, लहरी क्रिया आणि रहदारी कंपन यांच्यापासून सैल होण्यास प्रतिबंध करते. |
| -40°C ते +105°C ऑपरेशन | विस्तृत तापमान श्रेणी अत्यंत बाह्य आणि सागरी परिस्थिती समाविष्ट करते. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 125V | 125V |
| वर्तमान रेटिंग | 10A | 10A | 10A | 10A |
| वायर विभाग | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
ऑपरेटिंग तापमान:-40°C ~ +105°C
संरक्षण रेटिंग:IP67 / IP68 (मिळलेला)
गृहनिर्माण साहित्य:PA66
संपर्क साहित्य:सोन्याचा मुलामा असलेला तांब्याचा धातू
संपर्क प्रतिकार:≤3mΩ (प्रारंभिक)
वीण चक्र:≥५००
डिझाइन मानक:एलईडी लाइटिंग आणि बाह्य उपकरणे इंटरफेस मानकांचे पालन करते
ज्वलनशीलता रेटिंग:UL 94 V-0
वजन:तुलनात्मक पितळ कनेक्टरपेक्षा अंदाजे 60% हलके
सर्व साहित्य RoHS अनुरूप
रीयुनियनची इन-हाऊस इंजेक्शन मोल्डिंग क्षमता बाह्य उपकरण उत्पादकांना त्यांच्या विशिष्ट डिझाइन आवश्यकतांनुसार M15 प्लास्टिक वॉटरप्रूफ कनेक्टर तयार करण्यास अनुमती देते—रंग आणि टेक्सचरपासून केबल असेंब्ली आणि पॅकेजिंगपर्यंत.
गृहनिर्माण रंग- कोणताही RAL किंवा पॅन्टोन रंग थेट मटेरिअलमध्ये मोल्ड केलेला - पेंटिंग किंवा दुय्यम परिष्करण आवश्यक नाही. रंग अविभाज्य आहे आणि चिप किंवा सोलणार नाही.
पृष्ठभाग पोत- पकड किंवा सौंदर्यविषयक आवश्यकतांसाठी गुळगुळीत, मॅट किंवा टेक्सचर फिनिश.
केबल असेंब्ली- सानुकूल लांबी (0.1m ते 20m), PUR (तेल/रासायनिक-प्रतिरोधक) किंवा PVC जॅकेट, सिंगल-एंडेड किंवा डबल-एंडेड, ओव्हरमोल्डेड स्ट्रेन रिलीफसह किंवा त्याशिवाय.
संपर्क लोड होत आहे- आवश्यकतेनुसार 2, 3, 4, किंवा 5 पिन; न वापरलेली पोझिशन्स रिकामी ठेवली जातात किंवा यांत्रिक संतुलनासाठी डमी पिन लावलेली असतात.
केबल मार्किंग- सर्किट ओळखण्यासाठी सानुकूल मुद्रण किंवा उष्णता-संकोचन लेबले.
कनेक्टर अभिमुखता- पॅनेल-माउंट किंवा केबल-माउंट अनुप्रयोगांसाठी सरळ किंवा उजव्या कोनातील आवृत्त्या.
पॅकेजिंग- ऑटोमेटेड असेंबली लाईन्ससाठी अँटी-स्टॅटिक बॅग, रील किंवा कस्टम-लेबल केलेले कार्टन.
रीयुनियन त्याच्या 4,000m² शेन्झेन प्लांटमध्ये एक समर्पित इंजेक्शन मोल्डिंग सुविधा चालवते:
साहित्य वाळवणे- PA66 ओलावा काढून टाकण्यासाठी आणि मोल्डिंग दोष टाळण्यासाठी अचूकपणे वाळवले जाते.
इंजेक्शन मोल्डिंग- ±0.02 मिमी सहिष्णुता नियंत्रणासह स्वयंचलित प्रेसवर अचूक मोल्डिंग; रंग रंगद्रव्य थेट राळमध्ये जोडले.
स्टॅम्पिंग आणि प्लेटिंगशी संपर्क साधा- स्वयंचलित बॅरल-प्लेटिंग लाईन्समध्ये निवडक सोन्याच्या प्लेटिंगसह तांब्याच्या मिश्र धातुपासून हाय-स्पीड स्टॅम्पिंग.
दुय्यम ऑपरेशन्स- मोल्डेड हाऊसिंगमध्ये सोन्याचा मुलामा असलेले संपर्क आणि ओ-रिंग सील घालणे.
केबल प्रक्रिया- स्वयंचलित कटिंग, स्ट्रिपिंग आणि टिनिंग; सानुकूल केबल असेंब्लीसाठी इन-हाउस PUR/PVC केबल एक्सट्रूझन.
विधानसभा- दृष्टी-निरीक्षण केलेल्या संपर्क प्लेसमेंट आणि टॉर्क-नियंत्रित फास्टनिंगसह अर्ध-स्वयंचलित रेषा.
विद्युत चाचणी- सातत्य, इन्सुलेशन प्रतिरोध (≥5000MΩ), आणि डायलेक्ट्रिक विसस्टेंडची 100% पडताळणी.
पर्यावरणीय नमुना- IP67 विसर्जन (1m, 30min), आणि थर्मल सायकलिंगसाठी बॅच सॅम्पलिंग.
पॅकेजिंग- डेसिकेंटसह अँटी-स्टॅटिक व्हॅक्यूम सीलिंग; आवश्यकतेनुसार सानुकूल लेबलिंगसह निर्यात-दर्जाचे कार्टन पॅकिंग.
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M15 साठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रियुनियनची M15 प्लास्टिक कनेक्टर उत्पादन लाइन कठोर प्रक्रिया नियंत्रणांतर्गत कार्य करते.. प्रत्येक उत्पादन बॅचवर पाण्याचा वापर करून प्रत्यक्ष विसर्जन चाचणीद्वारे (1m, 30 मिनिटे) IP67 सीलिंगची पडताळणी केली जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले जातात, जे तुमच्या गुणवत्ता ऑडिट आणि ग्राहक दस्तऐवजीकरण आवश्यकतांना समर्थन देतात.
M15 चे PA66 गृहनिर्माण आहेअंतर्निहित गंज-पुरावा- ते गंजत नाही किंवा ऑक्सिडाइझ होत नाही. ASTM B117 (96 तास) प्रति स्वतंत्र मीठ फवारणी चाचणीमध्ये, आम्ही कोणत्याही पृष्ठभागाची झीज, सीलिंग अखंडतेमध्ये कोणतीही घट (IP67 सत्यापित पोस्ट-टेस्ट) दिसली नाही आणि सोन्याच्या प्लेटिंगमुळे संपर्क पृष्ठभाग विशिष्टतेमध्ये राहिले. याउलट, निकेल प्लेटिंग असलेले पितळ कनेक्टर अनेकदा मीठ फवारणीच्या 48-72 तासांच्या आत दृश्यमान गंज (पिटिंग, पांढरा गंज) दर्शवतात, ज्यामुळे ओ-रिंग सील आणि धाग्याच्या अखंडतेशी तडजोड होऊ शकते. सागरी वातावरणासाठी (ऑफशोअर प्लॅटफॉर्म, कोस्टल लाइटिंग, जहाजे), प्लास्टिक M15 हे प्लेटेड मेटल कनेक्टरपेक्षा लक्षणीयरीत्या जास्त कामगिरी करते.
होय. गृहनिर्माण प्लास्टिक असताना, दथ्रेडेड लॉकिंग इंटरफेस शेकडो मिलन चक्रांमध्ये सातत्यपूर्ण टॉर्क टिकवून ठेवण्यासाठी मेटल इन्सर्ट समाविष्ट करते. रीयुनियनच्या चाचणीमध्ये 500 मिलन चक्रानंतर प्रारंभिक तपशीलाच्या 90% > धारणा शक्ती राहते, मेटल-टू-मेटल थ्रेड एंगेजमेंटमुळे थ्रेडचा पोशाख कमी असतो आणि ओ-रिंग सील संपूर्ण तापमान श्रेणीमध्ये प्रभावी राहते. हाय-सायकल ऍप्लिकेशन्ससाठी (उदा. वार्षिक देखरेखीसाठी कनेक्टर डिस्कनेक्शन आवश्यक आहे), आम्ही सील आयुष्य वाढवण्यासाठी प्रत्येक वीणमध्ये सिलिकॉन ग्रीससह ओ-रिंग वंगण घालण्याची शिफारस करतो.
