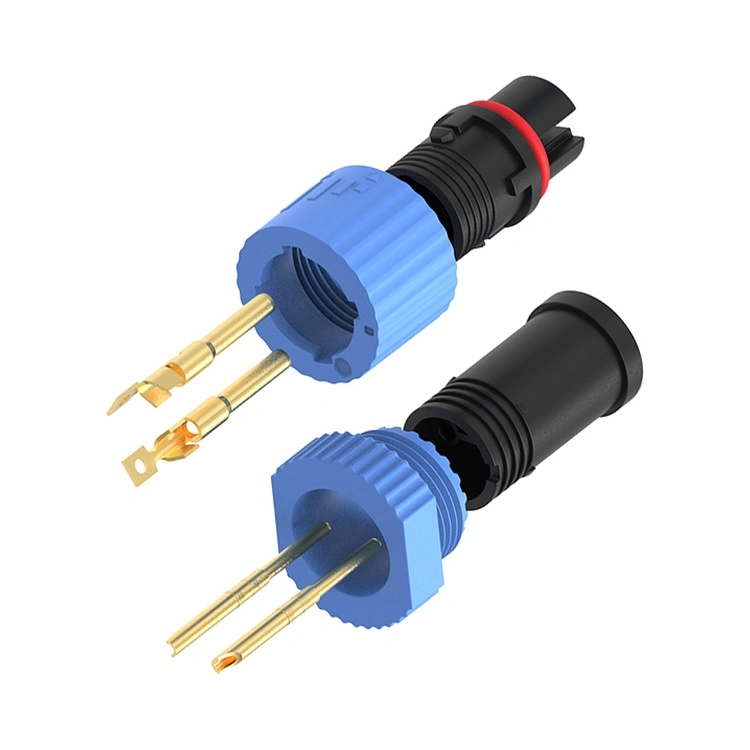

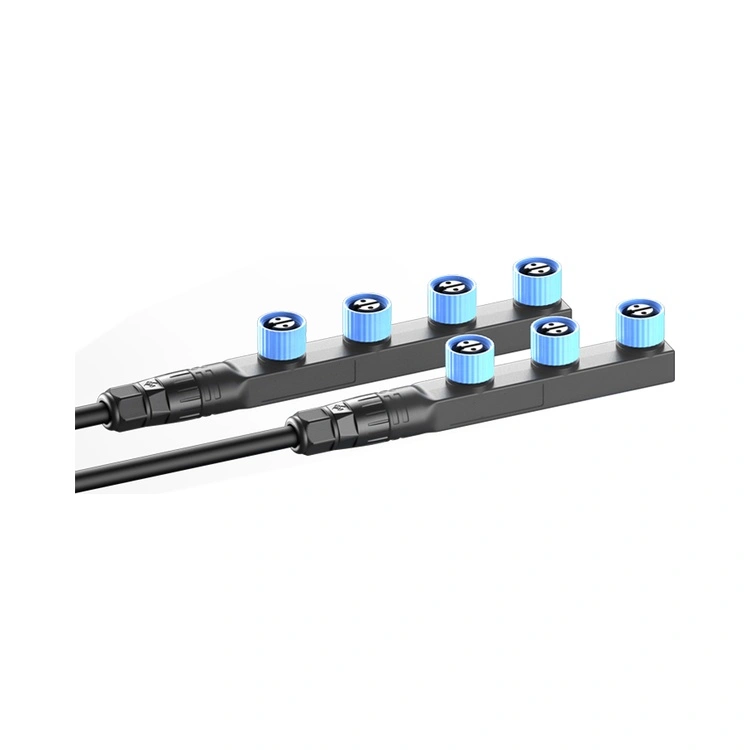

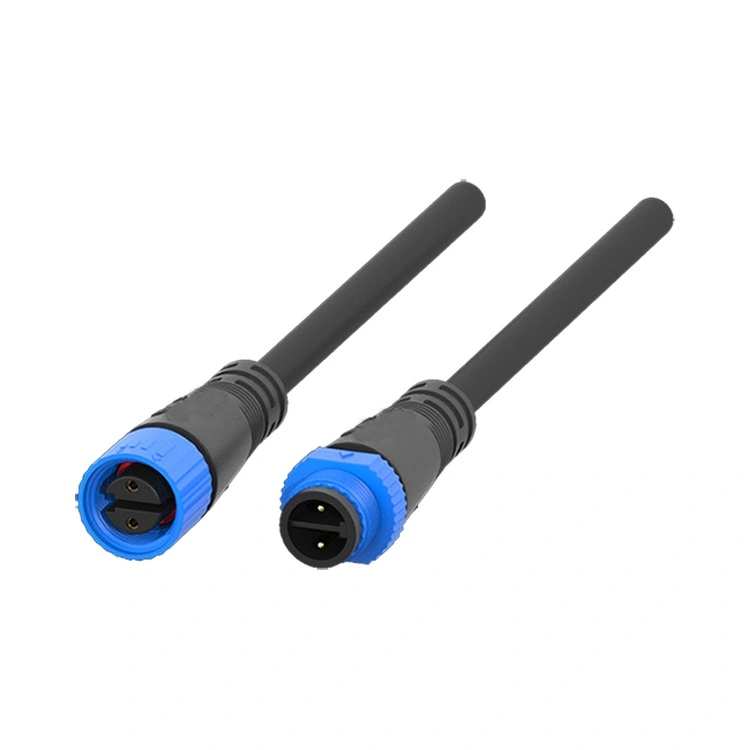

M15 मालिका LED लाइट कनेक्टर हे आउटडोअर एलईडी लाइटिंग उद्योगासाठी रीयुनियनचे विशेष इंटरकनेक्ट आहे—औद्योगिक प्रदीपनातील सर्वात वेगाने वाढणाऱ्या विभागांपैकी एक. LED लाइटिंग इंटरफेस मानकांनुसार प्रमाणित, हा थ्रेडेड वर्तुळाकार कनेक्टर IP67-रेटेड सीलिंगसह कॉम्पॅक्ट 15mm F-प्रकार डिझाइन एकत्र करतो, ज्यामुळे ते रस्त्यावरील दिवे, टनेल लाइटिंग, आर्किटेक्चरल रोषणाई, स्टेडियम फ्लडलाइट्स आणि आउटडोअर LED डिस्प्लेसाठी योग्य बनते.
कनेक्टरचे घर उच्च-शक्तीच्या PA66 थर्मोप्लास्टिकपासून तयार केले गेले आहे, जे उत्कृष्ट हवामान प्रतिरोधक, गंज संरक्षण आणि मेटल पर्यायांचे वजन आणि गंज चिंता न करता यांत्रिक टिकाऊपणा प्रदान करते.
M15 मालिकेचे मुख्य सुरक्षा वैशिष्ट्य म्हणजे त्याचे मल्टी-कोर अंतर्गत विभाजन डिझाइन- पॉवर कंडक्टरमधील वेगळे अडथळे शॉर्ट सर्किट्सला वायर इन्सुलेशनच्या नुकसानापासून प्रतिबंधित करतात, उच्च-पॉवर LED इंस्टॉलेशनसाठी एक महत्त्वपूर्ण आवश्यकता आहे जिथे वीज पुरवठा 500W पेक्षा जास्त वितरीत करू शकतो.
कनेक्टरच्या सर्व्हिस लाइफमध्ये कमी आणि स्थिर संपर्क प्रतिकार (≤3mΩ) राखून, सोन्याच्या प्लेटिंगसह कॉपर मिश्र धातुपासून संपर्क तयार केले जातात.
10A पर्यंत वर्तमान रेटिंगसह 2-, 3-, 4- आणि 5-पिन कॉन्फिगरेशनमध्ये उपलब्ध, M15 मालिका स्थिर-वर्तमान आणि स्थिर-व्होल्टेज LED ड्राइव्हर्सना समर्थन देते.
रीयुनियन M15 मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे बनवते—स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणीद्वारे अचूक इंजेक्शन मोल्डिंगपासून. थ्रेडेड लॉकिंग यंत्रणा कंपन-प्रतिरोधक वीण सुनिश्चित करते - वारा, वाहतूक कंपन आणि -40°C ते +105°C पर्यंत थर्मल सायकलिंगच्या संपर्कात असलेल्या स्थापनेसाठी महत्त्वपूर्ण आहे.
आउटडोअर लाइटिंग सिस्टीम डिझाइन करणाऱ्या अभियंत्यांसाठी, हा कनेक्टर एक विश्वासार्ह, सुरक्षित आणि कॉम्पॅक्ट सोल्यूशन प्रदान करतो जो विशेषत: LED ऍप्लिकेशन्ससाठी तयार केला जातो, ज्याला रीयुनियनच्या 15 वर्षांच्या उत्पादन अनुभवाचा आधार आहे.
M15 मालिका आउटडोअर एलईडी लाइटिंगसाठी उद्देशाने तयार केली गेली आहे, ज्यात वैशिष्ट्यांसह दीर्घकालीन बाह्य स्थापनेच्या विशिष्ट मागण्या पूर्ण करतात.
| वैशिष्ट्य | लाभ |
| IP67 पर्यावरण सीलिंग | सतत विसर्जन सहन करते—पाऊस, बर्फ आणि पुराच्या संपर्कात असलेल्या रस्त्यावरील दिवे, बोगद्याच्या प्रकाशासाठी आणि बाह्य प्रदर्शनांसाठी विश्वसनीय. |
| मल्टी-कोर अंतर्गत विभाजने | पॉवर कंडक्टरमधील वेगळे अडथळे - उच्च-पॉवर एलईडी इंस्टॉलेशन्समध्ये विद्युत सुरक्षितता वाढवते. |
| कॉम्पॅक्ट एफ-प्रकार डिझाइन | स्पेस-सेव्हिंग 15mm इंटरफेस—स्लिम LED ल्युमिनेअर्स आणि घट्ट अंतर असलेल्या मॉड्यूलर लाइटिंग सिस्टमसाठी आदर्श. |
| PA66 गृहनिर्माण | हवामान-प्रतिरोधक, गंज-पुरावा—बाहेरील सेवा जीवनासाठी डिझाइन केलेले. |
| गोल्ड-प्लेटेड कॉपर मिश्र धातु संपर्क | कमी संपर्क प्रतिकार (≤3mΩ) आणि गंज संरक्षण—कालांतराने सातत्यपूर्ण LED ड्रायव्हर कार्यप्रदर्शन राखते. |
| थ्रेडेड लॉकिंग यंत्रणा | कंपन-प्रतिरोधक वीण-वारा, वाहतूक कंपन आणि थर्मल सायकलिंगपासून सैल होण्यापासून प्रतिबंधित करते. |
| 2-5 पिन कॉन्फिगरेशन | स्थिर-वर्तमान, स्थिर-व्होल्टेज आणि मिश्रित पॉवर/सिग्नल एलईडी अनुप्रयोगांना समर्थन देते. |
| -40°C ते +105°C ऑपरेशन | विस्तृत तापमान श्रेणी अत्यंत बाह्य परिस्थिती कव्हर करते—आर्क्टिक हिवाळ्यापासून वाळवंटातील उन्हाळ्यापर्यंत. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 125V | 125V |
| वर्तमान रेटिंग | 10A | 10A | 10A | 10A |
| वायर विभाग | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
ऑपरेटिंग तापमान:-40°C ~ +105°C
संरक्षण रेटिंग:IP67 / IP68 (मिळलेला)
गृहनिर्माण साहित्य:PA66
संपर्क साहित्य:सोन्याचा मुलामा असलेला तांब्याचा धातू
संपर्क प्रतिकार:≤3mΩ
वीण चक्र:≥५००
डिझाइन मानक:एलईडी लाइटिंग इंटरफेस मानकांचे पालन करते
ज्वलनशीलता रेटिंग:UL 94 V-0
सर्व साहित्य RoHS अनुरूप
M15 मालिका LED लाइट कनेक्टर सर्व बाहेरील प्रकाश अनुप्रयोगांमध्ये तैनात केले जाते जेथे विश्वासार्हता आणि सुरक्षितता सर्वोपरि आहे.
स्ट्रीट आणि हायवे लाइटिंग- एलईडी पथदिवे आणि महामार्गावरील प्रकाश व्यवस्था.
टनेल लाइटिंग- महामार्ग आणि रेल्वे बोगद्याची रोषणाई.
आर्किटेक्चरल आणि दर्शनी प्रकाशयोजना- बाह्यरेखा, पूल आणि स्मारके बांधणे.
स्टेडियम आणि क्रीडा प्रकाशयोजना- मोठ्या क्षेत्रावरील फ्लडलाइटिंग सिस्टम.
आउटडोअर एलईडी डिस्प्ले- मॉड्युलर बिलबोर्ड आणि मोठ्या स्वरूपातील स्क्रीन.
लँडस्केप आणि पार्क लाइटिंग- पथ प्रकाश, सजावटीची स्थापना आणि बाग रोषणाई.
सौरऊर्जेवर चालणारी प्रकाशयोजना- ऑफ-ग्रिड स्ट्रीट आणि पाथवे लाइटिंग.
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M15 साठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रीयुनियनची M15 LED कनेक्टर उत्पादन लाइन कठोर प्रक्रिया नियंत्रणाखाली चालते. वास्तविक विसर्जन चाचणीद्वारे प्रत्येक उत्पादन बॅचवर IP67 सीलिंगची पडताळणी केली जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले जातात, जे तुमच्या गुणवत्ता ऑडिट आणि ग्राहक दस्तऐवजीकरण आवश्यकतांना समर्थन देतात.
मल्टी-कोर अंतर्गत विभाजन डिझाइन आहे aसुरक्षा वैशिष्ट्य LED लाइटिंग ऍप्लिकेशन्ससाठी M15 मालिकेत विशेषतः इंजिनियर केलेले. हाय-पॉवर LED इंस्टॉलेशन्समध्ये, वीज पुरवठा 350V DC पर्यंत व्होल्टेजवर 500W > वितरीत करू शकतो. वायर इन्सुलेशन लेयर खराब झाल्यास (इंस्टॉलेशन दरम्यान किंवा कंपनामुळे), उघड कंडक्टर शॉर्ट-सर्किट होऊ शकतात - ज्यामुळे ड्रायव्हर अपयशी ठरू शकतो किंवा आग देखील होऊ शकते. अंतर्गत विभाजने कनेक्टर बॉडीमधील कंडक्टर दरम्यान भौतिक पृथक्करण प्रदान करतात, इन्सुलेशनशी तडजोड केली असली तरीही संपर्क टाळतात. हे वैशिष्ट्य आहेमानक नाही सामान्य-उद्देशीय कनेक्टर्समध्ये (M8/M12) आणि M15 साठी मुख्य भिन्नता आहे. रीयुनियनचे विभाजने इन्सुलेटरसह एकत्रितपणे तयार केली जातात-वेगळे घटक म्हणून जोडलेले नाहीत-जो कनेक्टरच्या संपूर्ण सेवा जीवनात प्रभावी राहतील याची खात्री करतात.
आउटडोअर एलईडी इंस्टॉलेशनमध्ये IP67 सीलिंग साध्य करण्यासाठी आणि राखण्यासाठी, रीयुनियन शिफारस करते:
वीण टॉर्क- ओ-रिंग पॅनेलच्या पृष्ठभागाशी संपर्क करेपर्यंत कपलिंग नट हाताने घट्ट करा, त्यानंतर अतिरिक्त टॉर्क लावा0.4-0.6Nmटॉर्क रेंच वापरणे. 0.8Nm पेक्षा जास्त नाही.
ओ-रिंग तपासणी- प्री-इंस्टॉल केलेल्या ओ-रिंगची प्रत्येक देखभाल सायकलवर तपासणी केली पाहिजे. विकृती, क्रॅकिंग किंवा कडक होणे दिसत असल्यास बदला.
ओ-रिंग बदलण्याचे वेळापत्रक- दैनंदिन थर्मल सायकलिंगसह बाहेरच्या स्थापनेसाठी, प्रतिबंधात्मक देखभालचा भाग म्हणून दर 2-3 वर्षांनी ओ-रिंग बदला.
केबल बेंड त्रिज्या- किमान बेंड त्रिज्या राखा5× केबल व्यास केबल सीलवर ताण टाळण्यासाठी कनेक्टर एंट्रीवर.
केबल अभिमुखता- सील इंटरफेसजवळ पाणी जमा होण्यापासून रोखण्यासाठी केबल एक्झिट खालच्या दिशेने करा.
पुन्हा जोडण्याआधी साफ करणे- सीलशी तडजोड होण्यापासून मलबा टाळण्यासाठी कनेक्टरचे बाह्य भाग पुन्हा जोडण्यापूर्वी सौम्य डिटर्जंट आणि पाण्याने स्वच्छ करा.
