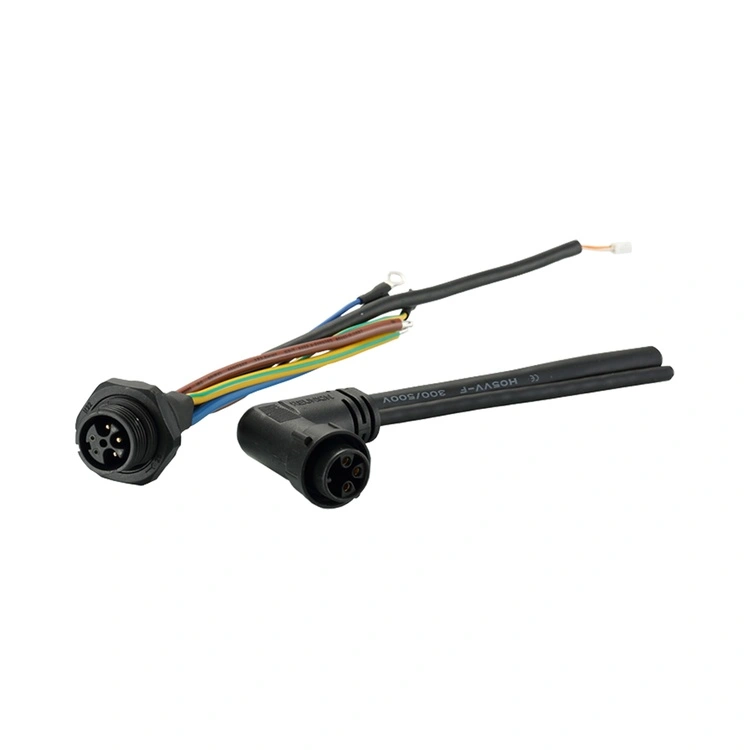

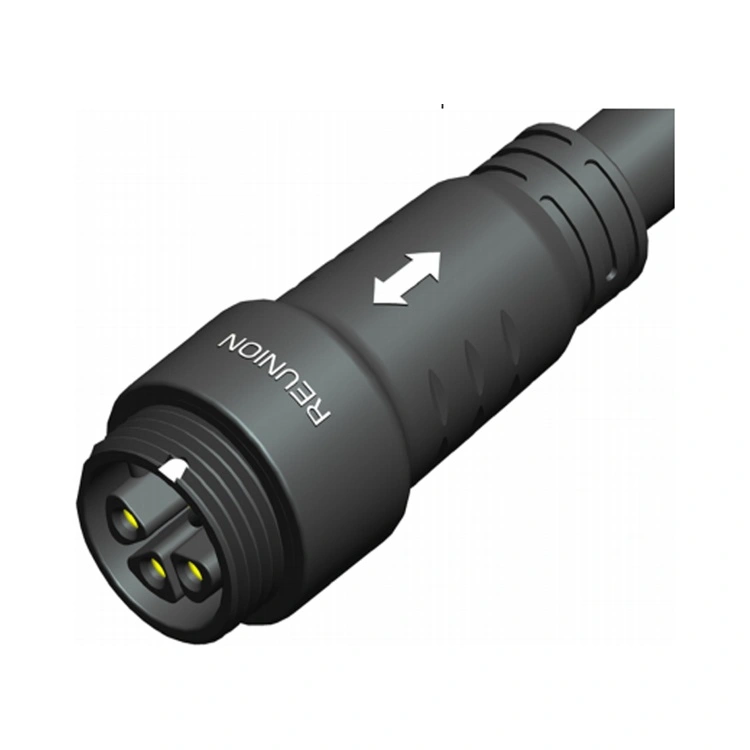

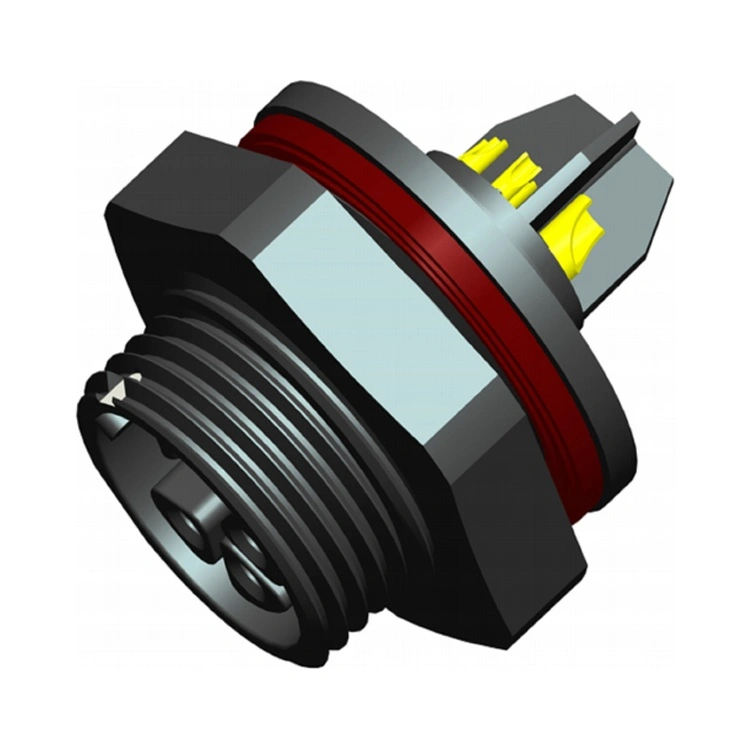

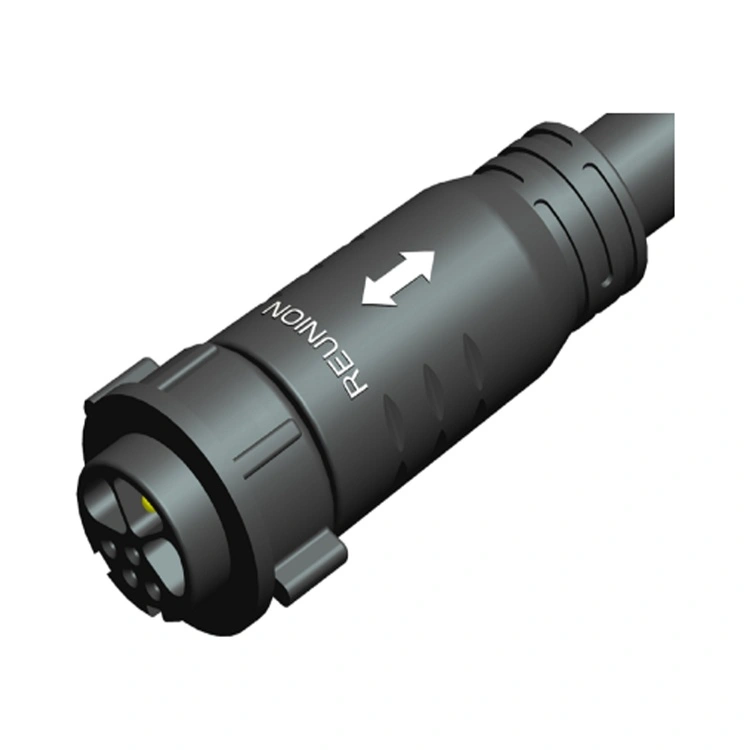

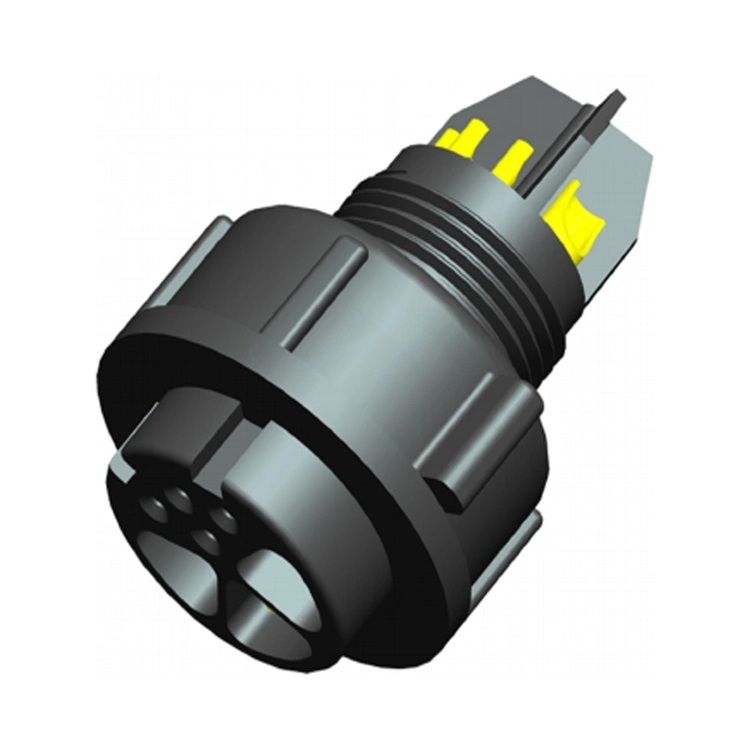

एम सीरीज पॉवर आणि सिग्नल हायब्रिड कनेक्टर हे रीयुनियनचे एकात्मिक इंटरकनेक्ट सोल्यूशन आहे ज्यांना एकाच, कॉम्पॅक्ट हाउसिंगमध्ये पॉवर आणि डेटा ट्रान्समिशन दोन्ही आवश्यक आहे. हा कनेक्टर एम-सिरीजची मजबूत पर्यावरणीय सीलिंग आणि थ्रेडेड लॉकिंग यंत्रणा हायब्रिड पॉवर-सिग्नल कॉन्टॅक्ट कॉन्फिगरेशनसह एकत्र करतो—वेगळी पॉवर आणि सिग्नल केबल्सची गरज दूर करते.
पॉवर संपर्क 14 AWG पर्यंतच्या वायर गेजसह सुरक्षित, कमी-प्रतिरोधक कनेक्शनसाठी डिझाइन केलेले आहेत, तर सिग्नल संपर्क संरक्षित केलेले आहेत आणि क्रॉसस्टॉक कमी करण्यासाठी स्थितीत आहेत. रीयुनियन एम सीरीज अनुलंब एकात्मिक प्रक्रियेद्वारे तयार करते—स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणीद्वारे अचूक मशीनिंगपासून. कॉम्पॅक्ट औद्योगिक उपकरणे, रोबोटिक्स किंवा स्वयंचलित प्रणाली डिझाइन करणाऱ्या अभियंत्यांसाठी, हा कनेक्टर एक विश्वासार्ह, कार्यक्षम उपाय प्रदान करतो ज्यामुळे वायरिंगची जटिलता आणि पॅनेलच्या जागेची आवश्यकता कमी होते.
| वैशिष्ट्य | लाभ |
| एका कनेक्टरमध्ये पॉवर आणि सिग्नल | एकाच इंटरफेसमध्ये पॉवर डिलिव्हरी (22A पर्यंत) आणि सिग्नल ट्रान्समिशन एकत्र करते—पॅनलची जागा, केबलची संख्या आणि इंस्टॉलेशन वेळ कमी करते. |
| IP67 पर्यावरण सीलिंग | धूळ घट्ट आणि तात्पुरत्या विसर्जनापासून संरक्षित—औद्योगिक, वॉशडाउन आणि बाह्य वातावरणासाठी विश्वसनीय. |
| थ्रेडेड लॉकिंग यंत्रणा | कंपन-प्रतिरोधक वीण - उच्च-कंपन अनुप्रयोगांमध्ये अपघाती डिस्कनेक्शन प्रतिबंधित करते. |
| एकाधिक पॉवर-सिग्नल कॉन्फिगरेशन | 1M मालिका 2+4Pin, 7Pin आणि 9Pin 2M मालिका 3+2, 3+4Pin आणि 9Pin—वेगवेगळ्या पॉवर आणि सिग्नल आवश्यकतांशी जुळवून घेते. |
| गोल्ड-प्लेटेड संपर्क | कमी संपर्क प्रतिकार आणि गंज संरक्षण - शेकडो वीण चक्रांमध्ये कार्यप्रदर्शन राखते. |
| -40°C ते +105°C ऑपरेशन | विस्तृत तापमान श्रेणी अत्यंत औद्योगिक आणि बाह्य परिस्थिती समाविष्ट करते. |
| लवचिक समाप्ती पर्याय | सोल्डर, डिप-सोल्डर आणि पीसीबी—वेगवेगळ्या असेंब्ली पद्धतींशी जुळवून घेतात. |
| पॅरामीटर | 1M मालिका | 2M मालिका |
| कॉन्फिगरेशनशी संपर्क साधा | 2+4 पिन, 7 पिन, 8 पिन | 3+2पिन, 3+4पिन, 9पिन |
| पॉवर करंट | 12A | 22A |
| पॉवर व्होल्टेज | 250V | 800V |
| सिग्नल करंट | 6अ | 9 ए |
| सिग्नल व्होल्टेज | 50V AC/DC पर्यंत | |
| इन्सुलेशन प्रतिकार | ≥2000MΩ | ≥2000MΩ |
| वीण सायकल | ≥1000 वेळा | ≥1000 वेळा |
| ऑपरेटिंग तापमान | -40°C ~ +105°C | -40°C ~ +105°C |
| संरक्षण रेटिंग | IP67 (मिळलेली स्थिती) | IP67 (मिळलेली स्थिती) |
| गृहनिर्माण साहित्य | PA6 | PA6 |
| संपर्क साहित्य | सोन्याचा मुलामा असलेले तांबे मिश्र धातु | सोन्याचा मुलामा असलेले तांबे मिश्र धातु |
एम सीरीज पॉवर आणि सिग्नल हायब्रिड कनेक्टर सर्व उद्योगांमध्ये तैनात केले जाते जेथे एकत्रित पॉवर-सिग्नल कनेक्टिव्हिटी उपकरणांचे डिझाइन सुलभ करते आणि इंस्टॉलेशनची जटिलता कमी करते.
रोबोटिक्स – मोटर पॉवर + एन्कोडर फीडबॅक, एंड-ऑफ-आर्म टूलिंग पॉवर + सेन्सर सिग्नल.
इंडस्ट्रियल ऑटोमेशन – ॲक्ट्युएटर पॉवर + पोझिशन फीडबॅक, व्हॉल्व्ह कंट्रोल + स्टेटस मॉनिटरिंग.
वैद्यकीय उपकरणे – पंप पॉवर + फ्लो सेन्सर सिग्नल, डायग्नोस्टिक उपकरण पॉवर + डेटा.
एलईडी लाइटिंग – उच्च-शक्तीचे एलईडी ड्रायव्हर्स + DALI/DMX नियंत्रण सिग्नल.
इंडस्ट्रियल सेन्सर्स – सेन्सर पॉवर + IO-लिंक कम्युनिकेशन.
ऑटोमोटिव्ह मॅन्युफॅक्चरिंग – असेंब्ली लाइन इक्विपमेंट पॉवर + कंट्रोल सिग्नल.
अक्षय ऊर्जा – सौर ट्रॅकर पॉवर + पोझिशन फीडबॅक.
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M मालिकेसाठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रीयुनियनची M मालिका उत्पादन लाइन कठोर प्रक्रिया नियंत्रणाखाली चालते. वास्तविक विसर्जन चाचणीद्वारे प्रत्येक उत्पादन बॅचवर IP67 सीलिंगची पडताळणी केली जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले आहेत.
दोन्ही कनेक्टर एकाच इंटरफेसमध्ये पॉवर आणि सिग्नल एकत्र करतात, परंतु ते भिन्न अनुप्रयोग आवश्यकता पूर्ण करतात:
| पैलू | M मालिका संकरित | X मालिका संकरित |
| लॉकिंग यंत्रणा | थ्रेडेड लॉकिंग सिस्टम | जलद रोटेशन लॉकिंग सिस्टम |
| सील करणे | IP67 (मानक) | IP67 (मानक) |
| पॉवर रेटिंग | 22A पर्यंत | 30A पर्यंत |
| शेल आकार | 1M, 2M मालिका | 1X, 3X मालिका |
| प्राथमिक अर्ज | औद्योगिक, रोबोटिक्स, एलईडी लाइटिंग, | चाचणी उपकरणे, रोबोटिक्स, बॅटरी, ऊर्जा, एलईडी डिस्प्ले |
