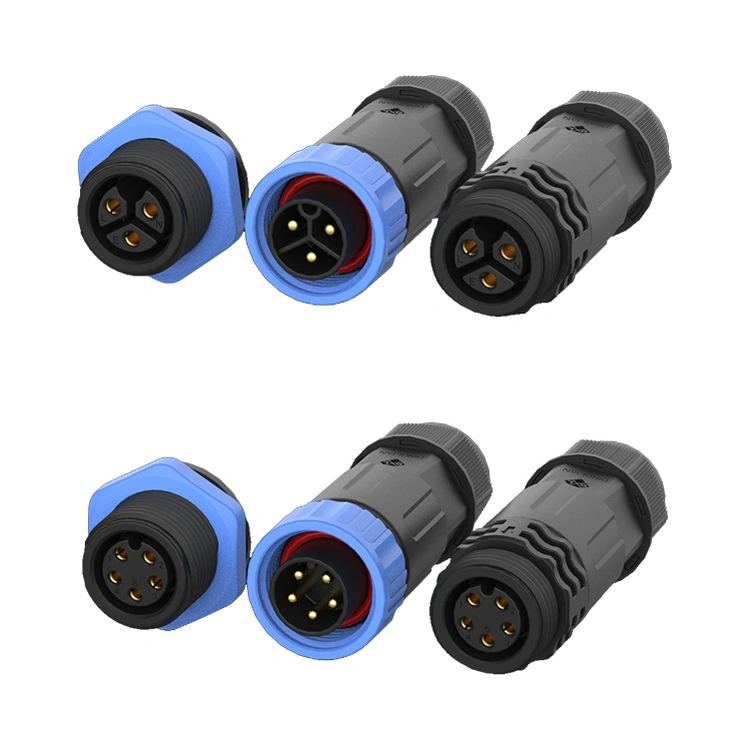

बाह्य शेल उच्च-कार्यक्षमता असलेल्या थर्मोप्लास्टिक सामग्रीपासून बनलेले आहे आणि त्याला UL 94-V0 चे अग्निरोधक रेटिंग आहे. सॉल्ट स्प्रे गंजला प्रतिरोधक, ते आउटडोअर एलईडी डिस्प्ले आणि एलईडी लाइटिंग उपकरणांच्या जलरोधक आवश्यकता तसेच औद्योगिक एलईडी डिस्प्लेच्या ऍसिड इरोशन रेझिस्टन्ससारख्या कठोर कामकाजाच्या परिस्थितीची पूर्तता करू शकते.

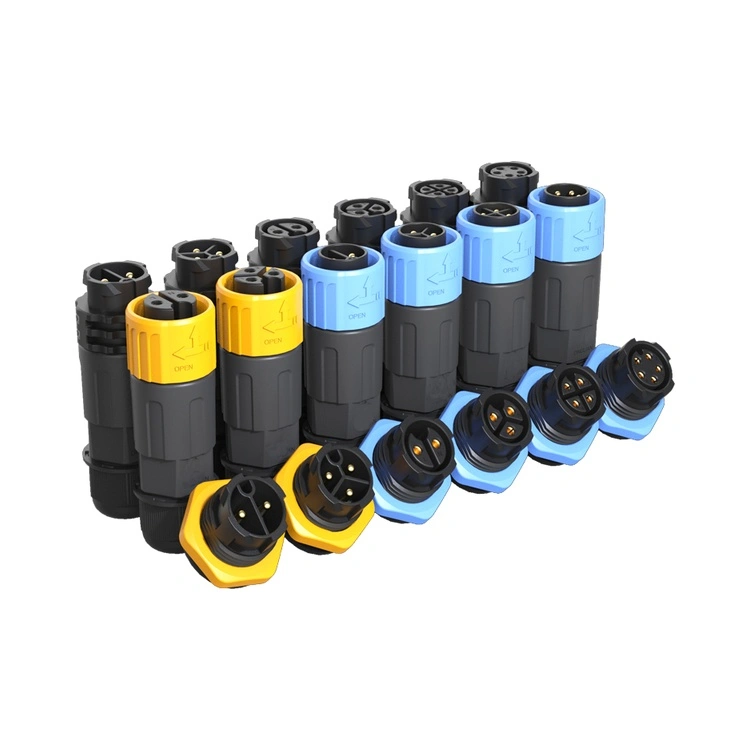

हे सिंगल-होल पद्धतीने स्थापित केले आहे, जे स्थिर आणि निर्दोष आहे. यात थ्रेडेड लॉकिंग स्ट्रक्चर आहे आणि कंपन वातावरणातही ते मजबूत कनेक्शन राखू शकते. 2, 3, 4, 5, 6, 7, 8, 9 पिन निवडीसाठी उपलब्ध आहेत आणि कस्टमायझेशन समर्थित आहे.
| पॅरामीटर | पुनर्मिलन M20 वितरित मूल्य | हे व्यवहारात का महत्त्वाचे आहे |
| संपर्क प्रतिकार (प्रारंभिक) | ≤3.0mΩ | उद्योग सरासरीपेक्षा कमी, I²R उष्णता निर्मिती कमी करते |
| स्थिर सीलिंग सह वीण सायकल | ≥500 चक्र (सत्यापित, फक्त रेट केलेले नाही) | आमची बॅच चाचणी रेकॉर्ड 500 चक्रांद्वारे सीलिंगची अखंडता दर्शविते - देखभाल-जड उपकरणांसाठी महत्त्वपूर्ण आहे. |
| IP67 जलरोधक | प्रत्येक बॅच: 1m खोली × 30min विसर्जन | चाचणी अहवाल देऊ शकतात.. |
| कंपन प्रतिकार | 10-500Hz, 2g (IEC 60068-2-6) | वास्तविक मोटर आणि पंप ऑपरेशनचे अनुकरण करते - शून्य क्षणिक डिस्कनेक्शनसह पास केले जाते. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 9-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| वर्तमान रेटिंग | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| वायर विभाग (mm²) | ०.७५–२.५ | ०.७५–२.५ | ०.५–२.० | ०.५–२.० | ०.२५–०.७५ | ०.२५–०.५ | ०.२५–०.५ | ०.२५-२.५ |
1) इन्सुलेटर सामग्री: उच्च-तापमान थर्मोप्लास्टिक (UL 94 V-0, )
2)संपर्क बेस मटेरियल: गोल्ड प्लेटिंगसह ब्रास (CuZn39Pb3) - मीठ स्प्रे चाचणी ≥48hr
3) सीलिंग साहित्य: सिलिकॉन ओ-रिंग
4) ऑपरेटिंग तापमान: -40°C ~ +105°C
5)ज्वलनशीलता आणि अनुपालन: UL 94 V-0, RoHS, REACH SVHC आढळले नाही
6) टर्मिनेशन पर्याय: सोल्डर कप, डिप-सोल्डर (पीसीबी माउंट)
| तुलना परिमाण | रीयुनियन M20 मालिका | प्रीमियम युरोपियन M20 ब्रँड | कमी किमतीत अनब्रँडेड M20 |
| युनिट किंमत (MOQ 100 pcs) | स्पर्धात्मक, खंड-स्तरीय | 3.5× - 4× जास्त | लोअर अपफ्रंट |
| सत्यापित सतत चालू | 20A (प्रति पिन, दस्तऐवजीकरण) | सामान्यतः 25A (फाईन-प्रिंट डेरेटिंग) | फुगवलेला, चाचणीचा पुरावा नाही |
| IP67 जलरोधक | 100% उत्पादन बॅच | बॅच-चाचणी (परंतु प्रति बॅच दस्तऐवजीकरण केलेले नाही) | कोणतेही किंवा खोटे दावे नाहीत |
| इलेक्ट्रिकल टेस्टिंग (हाय-पॉट आणि आयआर) | 100% प्रत्येक युनिट – चाचणी डेटा लॉग केलेला | नमुना-आधारित (AQL 1.0) | यादृच्छिक किंवा वगळले |
| पूर्ण शोधण्यायोग्यता (रेसिन→ समाप्त कनेक्टर) | ERP-ट्रॅक केलेले, 24 तासांच्या आत पुनर्प्राप्त करण्यायोग्य | होय, पण मंद प्रतिसाद | काहीही नाही |
| लीड टाइम (मानक प्रमाण) | 15-17 कामाचे दिवस | 6-10 आठवडे | अप्रत्याशित (2-20 आठवडे) |
| सानुकूलित MOQ (केबल लांबी, रंग, चिन्हांकन) | 100 pcs – लवचिक | 500+ पीसी, उच्च अभियांत्रिकी शुल्क | ऑफर नाही किंवा गुणवत्ता नियंत्रण नाही |
| प्रमाणपत्रे | ISO 9001, 14001, 13485 | सहसा फक्त ISO 9001 | सामान्यतः काहीही नाही |
वास्तविक फील्ड इंस्टॉलेशनमध्ये रेट केलेले IP67/IP68 सीलिंग प्राप्त करण्यासाठी, या सत्यापित प्रक्रियांचे अनुसरण करा:
| पायरी | कृती | गंभीर मूल्य / चेकपॉईंट |
| 1 | ओ-रिंग संपर्क पॅनेलच्या पृष्ठभागापर्यंत कपलिंग नट हाताने घट्ट करा. | व्हिज्युअल संपर्क पुष्टी केली. |
| 2 | कॅलिब्रेटेड रेंच वापरून अंतिम टॉर्क लावा. | 1.0 – 1.2 Nm (1.5 Nm पेक्षा जास्त नको – ओव्हर-टॉर्क ओ-रिंग विकृत करते आणि इन्सर्टेशन फोर्स वाढवते). |
| 3 | प्रवेश करताना केबल बेंड त्रिज्या तपासा. | ≥ 5× केबल बाह्य व्यास – तीव्र बेंड संपर्क ओढतात आणि मागील सीलशी तडजोड करतात. |
| 4 | आउटडोअर ओरिएंटेशन | केबल खालच्या दिशेने बाहेर पडते – कपलिंग नट इंटरफेसवर पाणी जमा होण्यास प्रतिबंध करते. |
| 5 | ओ-रिंग तपासणी वारंवारता | दररोज वॉशडाउन / फूड-प्रोसेसिंग वातावरणासाठी दरवर्षी; दर 2-3 वर्षांनी मानक इनडोअर/आउटडोअर औद्योगिक वापरासाठी. |
| प्रमाणन / प्रोटोकॉल | व्याप्ती आणि पुरावे प्रत्येक ऑर्डरसह प्रदान केले जातात |
| ISO 9001:2015 | पूर्ण QMS - डिझाइन, उत्पादन, विक्रीनंतर. NDA वर ऑडिट अहवाल उपलब्ध आहेत. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन - कचरा कमी करणे आणि RoHS/REAC अनुपालन दस्तऐवजीकरण. |
| ISO 13485:2016 | वैद्यकीय उपकरणांसाठी लागू (निदान/निरीक्षण) - कठोर बदल नियंत्रण आणि शोधण्यायोग्यता. |
| UL ओळख | उत्तर अमेरिकेसाठी घटक-स्तरीय सुरक्षा - प्रत्येक घरावर UL चिन्ह. |
टॉर्क: 1.0 – 1.2 Nm (हात बसल्यानंतर अंतिम घट्ट करणे).
0.8Nm च्या खाली: ओ-रिंग कॉम्प्रेशन अपुरे आहे – IP67 IP54 वर घसरते (धूळ-संरक्षित परंतु जलरोधक नाही). आम्ही आमच्या प्रयोगशाळेच्या चाचण्यांमध्ये 0.5 मीटर खोलीवर 2 तासांच्या आत पाणी शिरल्याचे पाहिले आहे.
1.5Nm पेक्षा जास्त: फ्लोरोसिलिकॉन ओ-रिंग थ्रेड क्लीयरन्समध्ये बाहेर पडते, ज्यामुळे कायमचे विकृतीकरण होते आणि मिलन शक्ती वाढते. सील सुरुवातीला IP67 पास करू शकते परंतु थर्मल सायकलिंग (विस्तार/आकुंचन) नंतर अयशस्वी होईल.
शिफारस: प्रीसेट टॉर्क रेंच वापरा – आम्ही व्हॉल्यूम ऑर्डरसह एक ऍक्सेसरी म्हणून देऊ शकतो.
मानक नमुने: 5-10 नमुने 3 कामाच्या दिवसांत उपलब्ध आहेत (स्टॉक परवानगी).
स्मॉल-बॅच ऑर्डर (100-500 pcs): ऑर्डर पुष्टीकरणापासून 12-15 कामकाजाचे दिवस.
मोठा-खंड (500+ pcs): 18-20 कामकाजाचे दिवस, आंशिक शिपमेंट उपलब्ध आहेत.
सानुकूल केबल असेंब्ली (लांबी, वायर गेज, रंग कोडिंग): MOQ 100 तुकडे – अभियांत्रिकी रेखाचित्र मंजुरीसाठी 2-3 दिवस लागतात, त्यानंतर 15-दिवसांचे उत्पादन.
