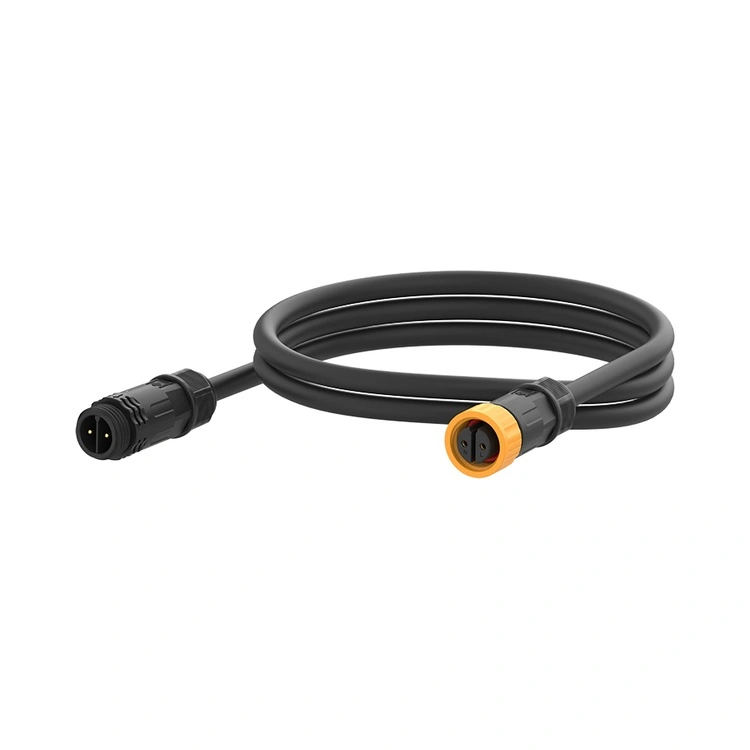

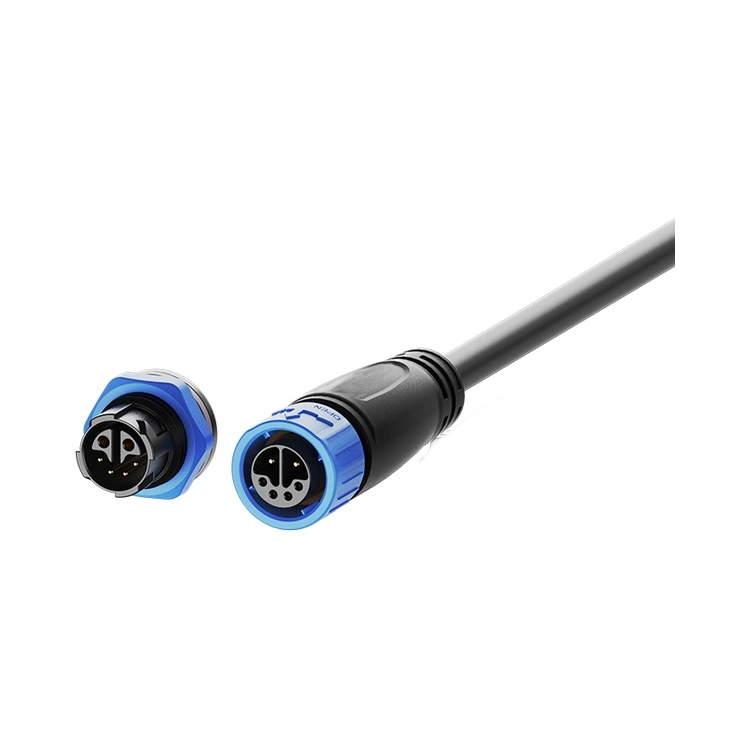

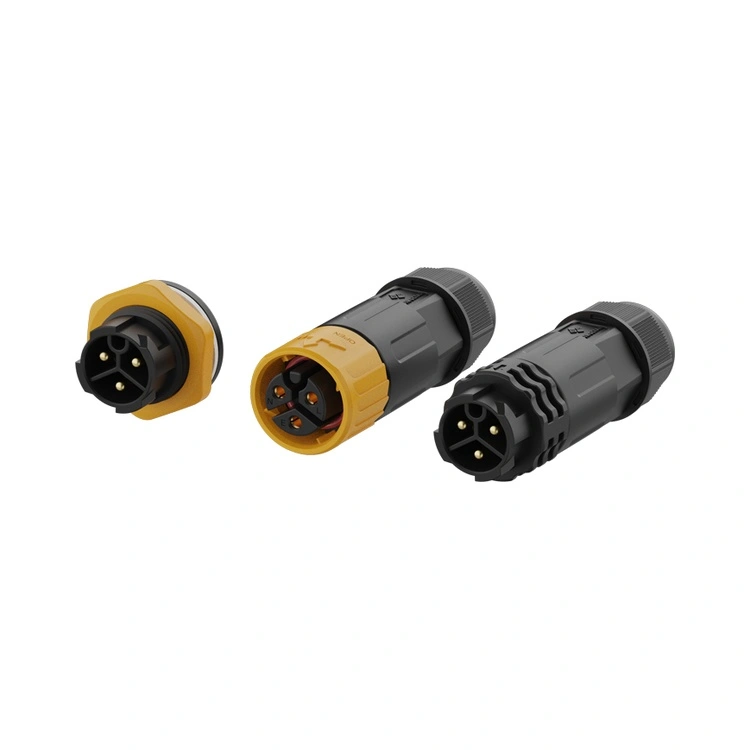

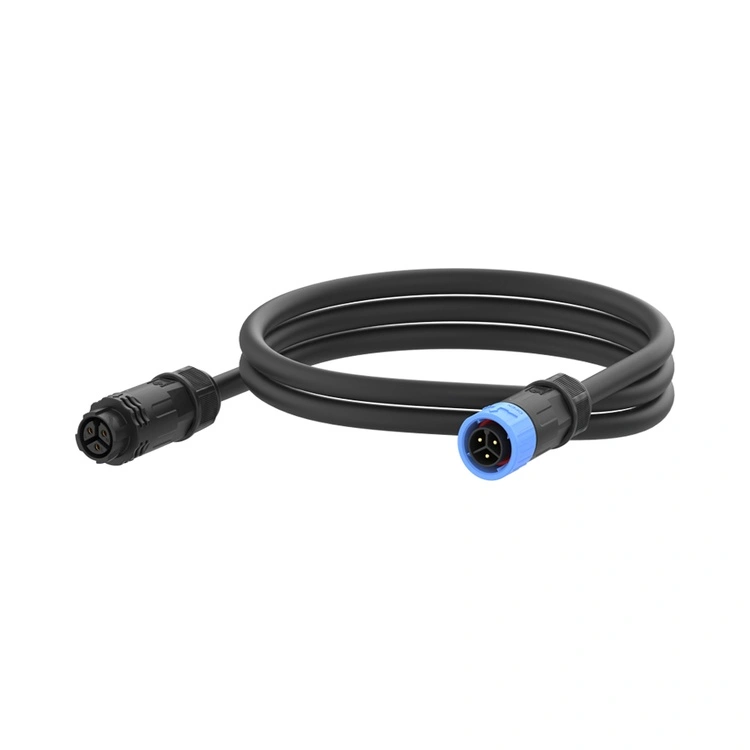

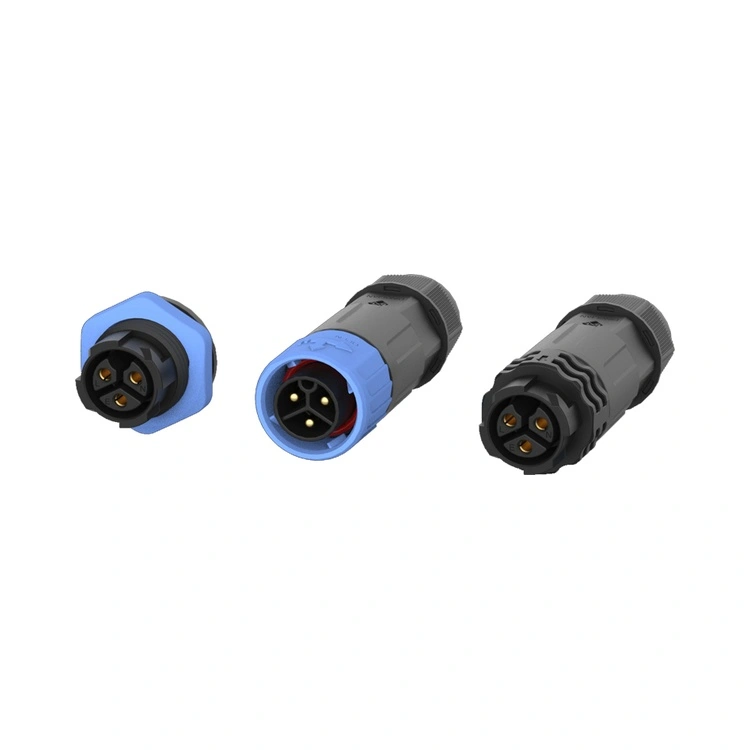

M16 मालिका वॉटरप्रूफ कनेक्टर हे रीयुनियनचे मध्यम-श्रेणीचे औद्योगिक इंटरकनेक्ट आहे, जे कॉम्पॅक्ट M12 कनेक्टर्स आणि मोठ्या M20/M25 पॉवर कनेक्टर्समधील अंतर भरून काढण्यासाठी डिझाइन केलेले आहे. IP67/IP68 सीलिंग मानकांनुसार प्रमाणित, हा थ्रेडेड वर्तुळाकार कनेक्टर वॉशडाउन वातावरण, बाहेरील स्थापना आणि मध्यम उर्जा आवश्यकतांसह औद्योगिक उपकरणांसाठी योग्य पर्यावरण संरक्षणासह एक मजबूत 16mm इंटरफेस एकत्र करतो.
संपर्कांना निवडक सोन्याच्या प्लेटिंगसह पितळापासून मशिन केले जाते, शेकडो मिलन चक्रांमध्ये कमी आणि कमी संपर्क प्रतिकार राखतात. रियुनियन M16 मालिका अनुलंब एकात्मिक प्रक्रियेद्वारे तयार करते—स्वयंचलित असेंब्ली आणि 100% इलेक्ट्रिकल चाचणीद्वारे अचूक मशीनिंगपासून. पॅनेल-माउंट आणि केबल-माउंट आवृत्त्यांमध्ये उपलब्ध, सोल्डर किंवा PCB टर्मिनेशनसह, M16 मालिका विविध उपकरणांच्या डिझाइनशी जुळवून घेते. M12 पेक्षा अधिक वर्तमान क्षमता प्रदान करणाऱ्या परंतु स्थिर-कॉम्पॅक्ट फॉर्म फॅक्टरमध्ये कनेक्टरची आवश्यकता असलेल्या अभियंत्यांसाठी, हा कनेक्टर एक विश्वासार्ह, सीलबंद इंटरकनेक्ट सोल्यूशन प्रदान करतो.
| वैशिष्ट्य | लाभ |
| IP67/IP68 पर्यावरणीय सीलिंग | धूळ, तात्पुरते विसर्जन आणि विस्तारित विसर्जन सहन करते—वॉशडाउन, आउटडोअर आणि सागरी स्थापनेसाठी विश्वसनीय. |
| 2 ते 8-पिन कॉन्फिगरेशन | साध्या पॉवर कनेक्शन, मल्टी-सिग्नल आणि हायब्रिड पॉवर-सिग्नल ऍप्लिकेशन्सना सपोर्ट करते. |
| हायब्रिड 2+4 पिन पर्याय | एकाच कनेक्टरमध्ये पॉवर (2 पिन, 10A) आणि सिग्नल (4 पिन, 3A) एकत्र करते—केबलची संख्या आणि पॅनेलची जागा कमी करते. |
| 15A पर्यंत वर्तमान रेटिंग | मध्यम पॉवर लोड हाताळते—मोटार, ॲक्ट्युएटर आणि LED लाइटिंगसाठी योग्य. |
| थ्रेडेड लॉकिंग यंत्रणा | कंपन-प्रतिरोधक वीण-यंत्रांच्या हालचाली आणि थर्मल सायकलिंगपासून सैल होण्यापासून प्रतिबंधित करते. |
| गोल्ड-प्लेटेड पितळ संपर्क | कमी संपर्क प्रतिकार (≤3mΩ) आणि गंज संरक्षण— दमट वातावरणात कार्यप्रदर्शन राखते. |
| उच्च-तापमान PA66 गृहनिर्माण | -40°C ते +105°C ऑपरेशन—औद्योगिक आणि बाहेरील तापमानाची कमाल कव्हर करते. |
| पॅरामीटर | 2-पिन | 3-पिन | 4-पिन | 5-पिन | 6-पिन | 7-पिन | 8-पिन | 2+4-पिन |
| व्होल्टेज रेटिंग | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| वर्तमान रेटिंग | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| वायर विभाग | 0.75-1.5 मिमी² | 0.75-1.5 मिमी² | 0.5-1.0 मिमी² | 0.5-1.0 मिमी² | 0.25-0.5 मिमी² | 0.25-0.5 मिमी² | 0.25-0.5 मिमी² | १.५/०.५ मिमी² |
ऑपरेटिंग तापमान: -40°C ~ +105°C
संरक्षण रेटिंग:IP67 / IP68 (मिळलेला)
गृहनिर्माण साहित्य: उच्च-तापमान थर्मोप्लास्टिक
संपर्क साहित्य: गोल्ड-प्लेटेड कॉपर मिश्र धातु
संपर्क प्रतिकार: ≤3mΩ
वीण सायकल: ≥५००
ज्वलनशीलता रेटिंग: UL 94 V-0
सर्व साहित्य RoHS अनुरूप
| पैलू | पुनर्मिलन M16 मालिका | प्रीमियम युरोपियन M16 ब्रँड | कमी किमतीत अनब्रँडेड M16 |
| किंमत | व्हॉल्यूम-अनुकूल किंमत | 3-4× जास्त | स्वस्त आगाऊ |
| सीलिंग रेटिंग | IP67/IP68 – मानक | IP67 ठराविक | असत्यापित दावे |
| वर्तमान रेटिंग | 15A पर्यंत | साधारण 15A पर्यंत | चल |
| पिन पर्याय | 2~8pins अधिक संकरित 2+4pins | मर्यादित श्रेणी | अपूर्ण निवड |
| 100% इलेक्ट्रिकल चाचणी | प्रत्येक युनिट | नमुना-आधारित | यादृच्छिक किंवा काहीही नाही |
| शोधण्यायोग्यता | राळ पासून तयार कनेक्टर पर्यंत शोधण्यायोग्य ERP | होय | काहीही नाही |
| आघाडी वेळ | 10-17 दिवस | 4-8 आठवडे | अप्रत्याशित |
| सानुकूलित MOQ | कमी (100 तुकडे) | उच्च (५००+) | ऑफर नाही |
| तांत्रिक सहाय्य | 10-व्यक्ती अभियांत्रिकी संघाकडून 24-तास प्रतिसाद | चांगले पण हळू | मर्यादित |
| ISO प्रमाणपत्रे | 9001, 14001, 13485 | सहसा 9001 | सामान्यतः काहीही नाही |
| प्रमाणन | व्याप्ती |
| ISO 9001:2015 | गुणवत्ता व्यवस्थापन-डिझाइन, उत्पादन आणि विक्रीनंतरची सेवा. |
| ISO 14001:2015 | पर्यावरण व्यवस्थापन-सत्यापित कचरा कमी करणे आणि शाश्वत पद्धती. |
| ISO 13485:2016 | वैद्यकीय उपकरण गुणवत्ता व्यवस्थापन—निदान किंवा देखरेख उपकरणांमध्ये वापरल्या जाणाऱ्या M16 साठी लागू. |
| UL ओळखले | उत्तर अमेरिकन बाजारपेठेसाठी घटक-स्तरीय सुरक्षा प्रमाणपत्र. |
| RoHS | घातक पदार्थांवर निर्बंध - EU निर्देशांचे पालन. |
रियुनियनची M16 उत्पादन लाइन कठोर प्रक्रिया नियंत्रणाखाली चालते. प्रत्येक उत्पादन बॅचवर प्रत्यक्ष विसर्जन चाचणीद्वारे IP67/IP68 सीलिंगची पडताळणी केली जाते. चाचणी रेकॉर्ड, साहित्य प्रमाणपत्रे आणि तपासणी अहवाल प्रत्येक बॅचसाठी राखून ठेवले जातात, जे तुमच्या गुणवत्ता ऑडिट आणि ग्राहक दस्तऐवजीकरण आवश्यकतांना समर्थन देतात.
2+4 हायब्रिड कॉन्फिगरेशन एकाच कनेक्टर हाऊसिंगमध्ये दोन पॉवर संपर्क (10A, 250V रेट केलेले) आणि चार सिग्नल संपर्क (3A, 50V रेट केलेले) एकत्र करते. हे डिझाइन महत्त्वपूर्ण फायदे देते:
केबलची संख्या कमी करते – स्वतंत्र पॉवर आणि सिग्नल केबल्स चालवण्याऐवजी, एक केबल दोन्ही वाहून नेते.
पॅनेलची जागा वाचवते – एक पॅनेल कटआउट दोन बदलतो.
इंस्टॉलेशन सुलभ करते – दोन ऐवजी एक कनेक्टर सोबती.
ठराविक ऍप्लिकेशन्समध्ये मोटर ड्राइव्ह (पॉवर + एन्कोडर फीडबॅक), LED ल्युमिनेअर्स (पॉवर + DALI कंट्रोल), आणि पॉवर आणि डेटा दोन्ही आवश्यक असणारे औद्योगिक सेन्सर यांचा समावेश होतो. तुमच्या डिव्हाइसला उर्जेसाठी >4A आवश्यक असल्यास आणि कमी-व्होल्टेज सिग्नल देखील असतील, तर 2+4 हायब्रिड हा सर्वात प्रभावी उपाय आहे.
दोन्ही रेटिंग समान कनेक्टर डिझाइनवर उपलब्ध आहेत, परंतु व्यावहारिक फरक आहे:
IP67 – तात्पुरत्या विसर्जनापासून संरक्षित (३० मिनिटांसाठी 1m). बहुतेक बाह्य आणि वॉशडाउन अनुप्रयोगांसाठी योग्य.
IP68 – सतत विसर्जनापासून संरक्षित (ग्राहकाने निर्दिष्ट केलेली खोली आणि कालावधी). सागरी, जलमग्न सेन्सर आणि पूर-प्रवण प्रतिष्ठापनांसाठी योग्य.
Reunion चे मानक M16 IP67-रेट केलेले आहे. IP68 साठी, आम्ही वर्धित ओ-रिंग साहित्य आणि पर्यायी ओव्हरमोल्डिंग वापरतो. तुमची अपेक्षित विसर्जन खोली आणि कालावधी निर्दिष्ट करा (उदा., "IP68, 2m 24 तासांसाठी") आणि आमची अभियांत्रिकी टीम योग्यतेची पुष्टी करेल.
IP67 सीलिंग साध्य करण्यासाठी आणि राखण्यासाठी, रीयुनियन शिफारस करतो:
मॅटिंग टॉर्क – जोपर्यंत O-रिंग पॅनेलच्या पृष्ठभागाशी संपर्क साधत नाही तोपर्यंत कपलिंग नट हाताने घट्ट करा, त्यानंतर टॉर्क रेंच वापरून 0.6-0.8Nm चा अतिरिक्त टॉर्क लावा. 1.0Nm पेक्षा जास्त नाही.
ओ-रिंग तपासणी – विकृत होणे, क्रॅक होणे किंवा कडक होणे दिसल्यास ओ-रिंग बदला.
बदलण्याचे वेळापत्रक – दररोज वॉशडाउन ऍप्लिकेशन्ससाठी दरवर्षी; मानक औद्योगिक वातावरणासाठी दर 2-3 वर्षांनी.
केबल बेंड त्रिज्या – कनेक्टर एंट्रीवर किमान 5× केबल व्यास ठेवा.
ओरिएंटेशन – आउटडोअर/वॉशडाउन ऍप्लिकेशन्ससाठी, ओरिएंट केबल खालच्या दिशेने बाहेर पडते.
