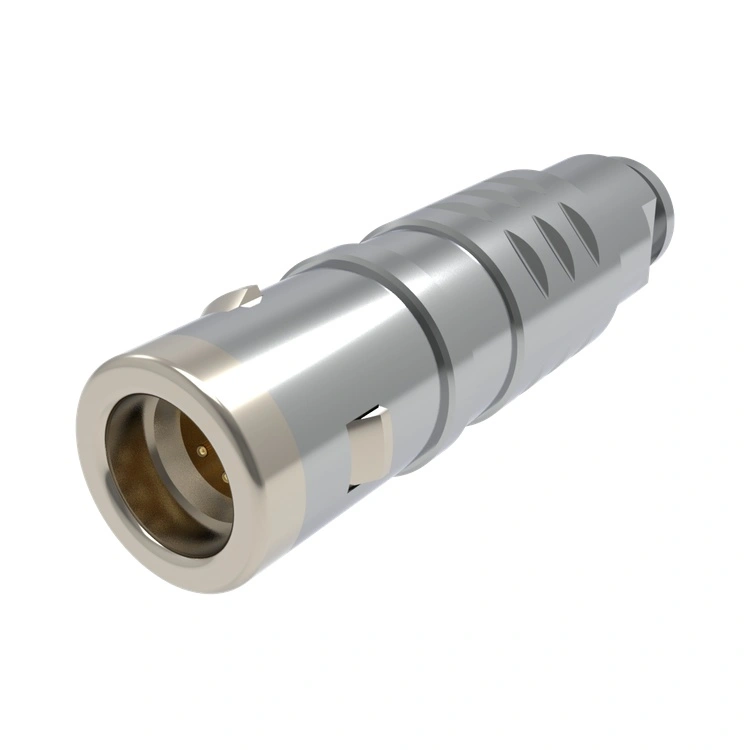

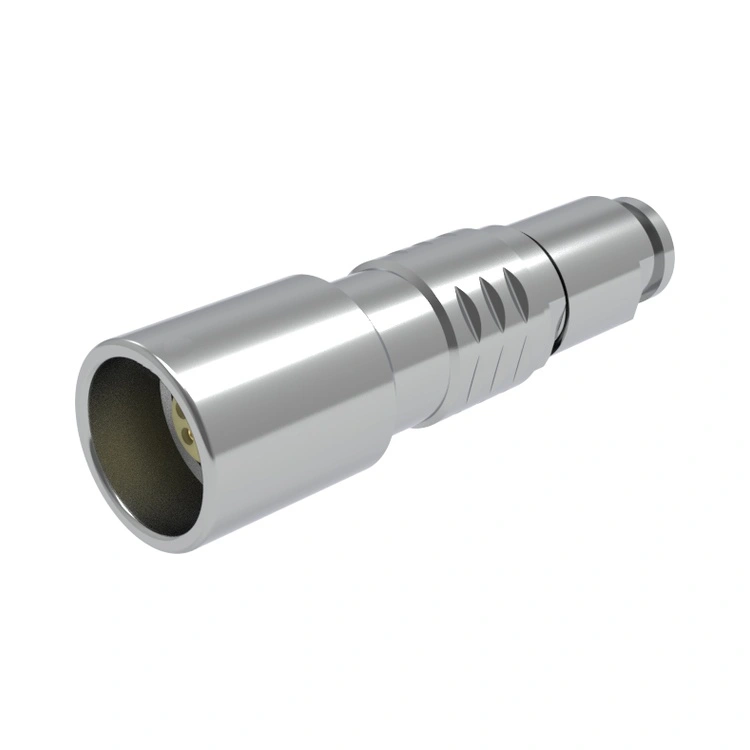

ई मालिका मेटल पुश-पुल कनेक्टर खर्चाच्या बाबतीत जागरूक अभियांत्रिकी संघांसाठी व्यावसायिक इंटरकनेक्शनसाठी रीयुनियनच्या धोरणात्मक दृष्टिकोनाचे प्रतिनिधित्व करते. अत्यावश्यक नसलेल्या फ्रिल्स काढून टाकणे आणि गुणवत्तेचे मुख्य वैशिष्ट्य टिकवून ठेवणे — ऐकण्यायोग्य फीडबॅकसह विश्वासार्ह सेल्फ-लॅचिंग, मूलभूत EMI शील्डिंगसाठी सर्व-मेटल बांधकाम आणि 5,000+ मिलन चक्रांसाठी रेट केलेल्या संपर्क प्रणाली. त्याची मानक तापमान श्रेणी -45°C ते +125°C नियंत्रित-पर्यावरण अनुप्रयोगांचा बहुसंख्य भाग व्यापते, IP67 वॉटरप्रूफिंग बाह्य वापरासाठी योग्य आहे. रियुनियनचे अनुलंब एकात्मिक उत्पादन — इन-हाऊस प्रिसिजन CNC मशीनिंगपासून ते स्वयंचलित इलेक्ट्रिकल चाचणीपर्यंत — गुणवत्तेशी तडजोड न करता उत्पादन खर्च कमी करते. उच्च व्हॉल्यूम पेशंट मॉनिटर्स, प्रयोगशाळा उपकरणे किंवा औद्योगिक नियंत्रणे तयार करणाऱ्या OEM साठी, ई मालिका मेटल पुश-पुल कनेक्टर तुमची मार्जिन संरचना जतन करताना आवश्यक कार्यप्रदर्शन प्रदान करते. प्रत्येक युनिटला १२ महिन्यांची वॉरंटी आणि पूर्ण ईआरपी शोधण्यायोग्यता, तुमच्या पुरवठा साखळीमध्ये जोखीम-मुक्त एकत्रीकरणाची खात्री देते.
ई मालिका दस्तऐवजीकरण विश्वासार्हता आणि पुरवठा-साखळी पारदर्शकतेसह सर्वात स्पर्धात्मक किमतीत सर्वात महत्त्वपूर्ण कनेक्टर कार्ये वितरीत करण्यावर लक्ष केंद्रित करते.
| वैशिष्ट्य | लाभ |
| मूल्य-अभियंता डिझाइन | महागड्या ओव्हर-स्पेसिफिकेशन काढून टाकताना सर्व आवश्यक पुश-पुल फंक्शन्स राखून ठेवते — उच्च-व्हॉल्यूम OEM खरेदीसाठी आदर्श. |
| विश्वसनीय पुश-पुल लॅचिंग | स्पर्शिक आणि ऐकण्यायोग्य लॉक पुष्टीकरणासह जलद एक हाताने वीण, स्थापना वेळ आणि असेंबली लाईनवर वापरकर्त्याच्या त्रुटी कमी करते. |
| ऑल-मेटल बांधकाम | विशिष्ट डिझाईन्सच्या किमतीच्या काही भागावर मूलभूत EMI शील्डिंग आणि यांत्रिक टिकाऊपणा प्रदान करते. |
| लवचिक समाप्ती | सोल्डर, आणि PCB संपर्क वेगवेगळ्या असेंबली पद्धती आणि केबल प्रकार सामावून घेतात — नमुने 5-7 दिवसांच्या लीड टाइमसह उपलब्ध आहेत. |
| मानक पर्यावरण सहिष्णुता | -45°C ते +125°C ऑपरेटिंग रेंजमध्ये बहुतांश औद्योगिक, व्यावसायिक आणि वैद्यकीय घरातील वातावरण समाविष्ट आहे. |
| सिद्ध टिकाऊपणा | >5,000 वीण चक्र सातत्यपूर्ण संपर्क प्रतिकारासह (≤5mΩ आरंभिक) — दीर्घायुषी उपकरणांसाठी विश्वसनीय. |
| कोणतेही अनावश्यक पर्याय नाहीत | सुव्यवस्थित उत्पादन लाइन म्हणजे जलद वितरण (उत्पादन ऑर्डरसाठी 15-20 दिवस) आणि कमी इन्व्हेंटरी वहन खर्च. |
E सीरीज मेटल पुश-पुल कनेक्टर हे "नो-फ्रिल्स, ऑल-परफॉर्मन्स" वर्तुळाकार कनेक्टरच्या बाजाराच्या गरजेसाठी रियुनियनचे निश्चित उत्तर आहे जे दैनंदिन अनुप्रयोगांसाठी दर्जेदार इंटरकनेक्शन परवडणारे बनवते — आता पारदर्शक वॉरंटी अटी आणि पात्र OEM खरेदीदारांसाठी बिनशर्त परतावा धोरण.
ई सीरीज मेटल पुश-पुल कनेक्टर हे ॲप्लिकेशन्ससाठी उद्देशाने तयार केलेले आहे जेथे कॉस्ट ऑप्टिमायझेशन हे प्राथमिक डिझाइन उद्दिष्ट आहे, तरीही कनेक्शनच्या विश्वासार्हतेशी तडजोड केली जाऊ शकत नाही.
वैद्यकीय उपकरणे – निदान निरीक्षण, शस्त्रक्रिया प्रणाली
औद्योगिक नियंत्रणे – PLC I/O मॉड्यूल, ऑपरेटर पॅनेल आणि कन्व्हेयर सिस्टम सेन्सर.
प्रयोगशाळा उपकरणे – स्पेक्ट्रोफोटोमीटर, सेंट्रीफ्यूज आणि तापमान चाचणी कक्ष.
संप्रेषण उपकरणे – नेटवर्क स्विच, बेस स्टेशन रॅक इंटरकनेक्ट्स आणि ब्रॉडकास्ट ऑडिओ राउटर.
सुरक्षा प्रणाली – पाळत ठेवणे कॅमेरा इंटरकनेक्ट, प्रवेश नियंत्रण पॅनेल आणि अलार्म सिस्टम मॉड्यूल्स.
| पॅरामीटर | तपशील |
| शेल साहित्य | निकेल प्लेटिंग (मानक) सह पितळ; |
| शेल आकार | 0, 1 |
| संपर्क | 2 ते 6 पिन |
| वीण सायकल | >5,000 ऑपरेशन्स |
| तापमान श्रेणी | -45°C ~ +125°C |
| EMI शिल्डिंग | ऑल-मेटल हाउसिंग मूलभूत संरक्षण प्रदान करते |
| प्रवेश संरक्षण | IP67l |
| मीठ स्प्रे प्रतिकार | > ४८ तास |
| कंपन | 10–2000Hz, 10g |
| यांत्रिक शॉक | 100 ग्रॅम, 6 मि |
| संपर्क प्रतिकार | ≤5mΩ (प्रारंभिक) |
| इन्सुलेशन प्रतिकार | ≥5000MΩ (500VDC वर) |
| समाप्ती शैली | सोल्डर आणि पीसीबी (सरळ किंवा काटकोन) |
सर्व ई सीरीज कनेक्टर RoHS-अनुरूप आहेत आणि शिपमेंटपूर्वी 100% विद्युत चाचणी (सातत्य, इन्सुलेशन, डायलेक्ट्रिक ताकद) घेतात. रीयुनियनचे सांख्यिकीय प्रक्रिया नियंत्रण (SPC) उच्च-व्हॉल्यूम धावांमध्ये आयामी सुसंगतता सुनिश्चित करते. संपूर्ण चाचणी डेटाशीट आणि 3D STEP मॉडेल उपलब्ध आहेत— भौतिक नमुन्यांची प्रतीक्षा न करता यांत्रिक फिट प्रमाणित करण्यासाठी तुमच्या अभियांत्रिकी कार्यसंघाला सक्षम करते.
| आयटम | तपशील |
| मानक पॅकेजिंग | वैयक्तिक पोकळी संरक्षणासह अँटी-स्टॅटिक पिशव्या; प्रबलित नालीदार कार्टन. |
| मोठ्या प्रमाणात पॅकेजिंग | हाय-व्हॉल्यूम ऑर्डरसाठी उपलब्ध (500+ तुकडे) - स्वयंचलित पिक-अँड-प्लेस असेंब्लीला समर्थन देण्यासाठी ट्रे किंवा रील पॅकेजिंग. |
| लेबलिंग | मानक भाग क्रमांक आणि बॅच कोड लेबलिंग; सानुकूल लेबलिंग विनंतीवर उपलब्ध. |
| आघाडी वेळ | नमुने: 7-107 दिवस; उत्पादन ऑर्डर: 15-20 दिवस (सुव्यवस्थित उत्पादन लाइन जलद टर्नअराउंड सक्षम करते). |
| शिपिंग पद्धती | मोठ्या प्रमाणात: समुद्र किंवा हवाई मालवाहतूक; नमुने: एक्सप्रेस (DHL, FedEx, TNT, UPS, EMS). |
| वितरण अटी | EXW, FCA, FOB, CIF, CPT — तुमच्या खरेदी प्राधान्यांनुसार लवचिक. |
| हमी | उत्पादन दोषांविरुद्ध १२ महिन्यांची मानक वॉरंटी; कॉन्ट्रॅक्ट मॅन्युफॅक्चरिंग पार्टनरशिपसाठी पर्यायी विस्तारित कव्हरेज उपलब्ध आहे. |
| पैलू | रीयुनियन एफ मालिका | ठराविक युरोपियन/यूएस तुलनात्मक मालिका | ठराविक कमी किमतीचे पर्याय |
| किंमत | ~१/३ प्रीमियम ब्रँड | प्रीमियम खर्च | परिवर्तनीय, अनेकदा विसंगत |
| गुणवत्ता | सुसंगत, ISO 13485:2016 प्रमाणित उत्पादन | उच्च | अप्रमाणित, बॅच-टू-बॅच भिन्नता |
| सुसंगतता | प्रमुख प्रणालींसह अदलाबदल करण्यायोग्य (LEMO/ODU पर्याय) | मालकीचे | अनेकदा गैर-मानक परिमाणे |
| MOQ | मानक वस्तूंसाठी MOQ नाही; कस्टमसाठी कमी MOQ | उच्च MOQ (500+) | कमी MOQ परंतु खराब समर्थन |
| आघाडी वेळ | 15-20 दिवस सामान्य | 4-8 आठवडे | परिवर्तनीय, अविश्वसनीय |
| शोधण्यायोग्यता | पूर्ण ईआरपी ट्रेसेबिलिटी इनगॉट पासून पूर्ण चांगले | होय | कोणतेही किंवा मर्यादित नाही |
| कारखाना अनुभव | 3,000㎡ डोंगगुआन सुविधेवर 15 वर्षे इन-हाउस मॅन्युफॅक्चरिंग | अनेकदा आउटसोर्स केले जाते | लहान कार्यशाळा |
| गुणवत्ता हमी | डाउनलोड करण्यायोग्य अहवालांसह 100% चाचणी केलेले, दस्तऐवजीकरण केलेले | होय | यादृच्छिक किंवा कोणतीही चाचणी नाही |
| खरेदीदार संरक्षण | 24-महिन्याची वॉरंटी + रिटर्न पॉलिसी | बदलते | कोणतीही हमी किंवा अस्पष्ट अटी नाहीत |
ई मालिका एक अद्वितीय स्थान व्यापते: ती प्रीमियम-श्रेणी उत्पादन सुसंगतता आणि दस्तऐवजीकरण सुसंगतता बजेट पर्यायांच्या अगदी जवळ आहे. तुम्ही किमतीसाठी गुणवत्तेचा त्याग करत नाही — तुमच्या उत्पादन लाइनचे संरक्षण करणाऱ्या वॉरंटीद्वारे तुम्हाला आवश्यक नसलेली वैशिष्ट्ये तुम्ही काढून टाका.
CNC मशीनिंग – हाय-स्पीड ऑटोमॅटिक लेथ्स ±0.02 मिमी सहिष्णुतेसह शेल तयार करतात.
प्लेटिंग – बाथ कॉन्सन्ट्रेशन मॉनिटरिंगसह स्वयंचलित रेषांमध्ये शेल प्लेटिंग आणि संपर्क निवडक सोन्याचे प्लेटिंग.
इंजेक्शन मोल्डिंग – अभियांत्रिकी प्लास्टिकपासून तयार केलेले इन्सुलेटर.
असेंबली – संपर्क संरेखन आणि अंतर्भूत शक्तीसाठी दृष्टी तपासणीसह अर्ध-स्वयंचलित रेषा.
चाचणी – प्रत्येक बॅचसाठी डेटा लॉगिंगसह 100% विद्युत पडताळणी (सातत्य, इन्सुलेशन, डायलेक्ट्रिक सामर्थ्य).
पॅकेजिंग – डेसिकेंटसह अँटी-स्टॅटिक व्हॅक्यूम पिशव्या; उच्च-खंड स्वयंचलित असेंब्ली लाईन्ससाठी मोठ्या प्रमाणात पॅकेजिंग.
उ: होय — बहुतेक मानक कॉन्फिगरेशनमध्ये, ई सीरीज मेटल पुश-पुल कनेक्टर हे सर्वात सामान्य गोलाकार कनेक्टर फॉर्म घटकांना लक्षात घेऊन मेकॅनिकली आणि इलेक्ट्रिकली डिझाइन केलेले आहे. रीयुनियन प्रमुख युरोपियन आणि यूएस मालिकेसाठी क्रॉस-रेफरन्स दस्तऐवजीकरण राखते. तथापि, प्रीमियम ब्रँड कधीकधी मालकी संपर्क अंतर किंवा कीिंग पोझिशन्स वापरत असल्यामुळे, आम्ही नेहमी पडताळणीसाठी तुमचे विद्यमान कनेक्टर ड्रॉइंग किंवा भाग क्रमांक पाठविण्याची शिफारस करतो. आमची अभियांत्रिकी कार्यसंघ सुसंगततेची पुष्टी करेल आणि आवश्यक असल्यास, PCB किंवा पॅनेलमध्ये बदल न करता खरे ड्रॉप-इन पुनर्स्थापन सुनिश्चित करण्यासाठी समायोजन करेल. आम्ही 300 हून अधिक OEM साठी F मालिका पर्याय विनंती केल्यावर उपलब्ध दस्तऐवजीकरण प्रमाणीकरण अहवालांसह यशस्वीरित्या प्रदान केले आहेत.
उ: अजिबात नाही. ई मालिका डिझाईन सरलीकरण आणि सामग्री निवडीद्वारे किमतीची कार्यक्षमता प्राप्त करते, गुणवत्ता कमी करून नाही. आम्ही सर्व उत्पादन ओळींवर समान ISO 13485:2016 गुणवत्ता व्यवस्थापन प्रणाली वापरतो. प्रत्येक ई मालिका कनेक्टर 100% विद्युत चाचणी (संपर्क प्रतिकार, इन्सुलेशन, डायलेक्ट्रिक विसंड) आणि नमुना-आधारित यांत्रिक चाचणी (वीण शक्ती, धारणा) यातून जातो. साहित्याची बचत महागड्या मिश्र धातुंऐवजी पितळ वापरणे, जास्त-निर्दिष्ट केलेल्या ऐवजी मानक प्लेटिंग जाडी निवडणे आणि कॉस्मेटिक फिनिशिंग पायऱ्या कमी करणे - सर्व कार्यक्षम कार्यक्षमता किंवा टिकाऊपणा प्रभावित न करता येते. आमची ERP प्रणाली कच्च्या मालापासून ते तयार मालापर्यंत संपूर्ण शोधक्षमता प्रदान करते, आमच्या प्रीमियम मालिकेप्रमाणेच. तुम्ही आमचे नवीनतम चाचणी अहवाल, साहित्य प्रमाणपत्रे आणि 3D मॉडेल थेट आमच्या तांत्रिक लायब्ररीतून डाउनलोड करू शकता.
